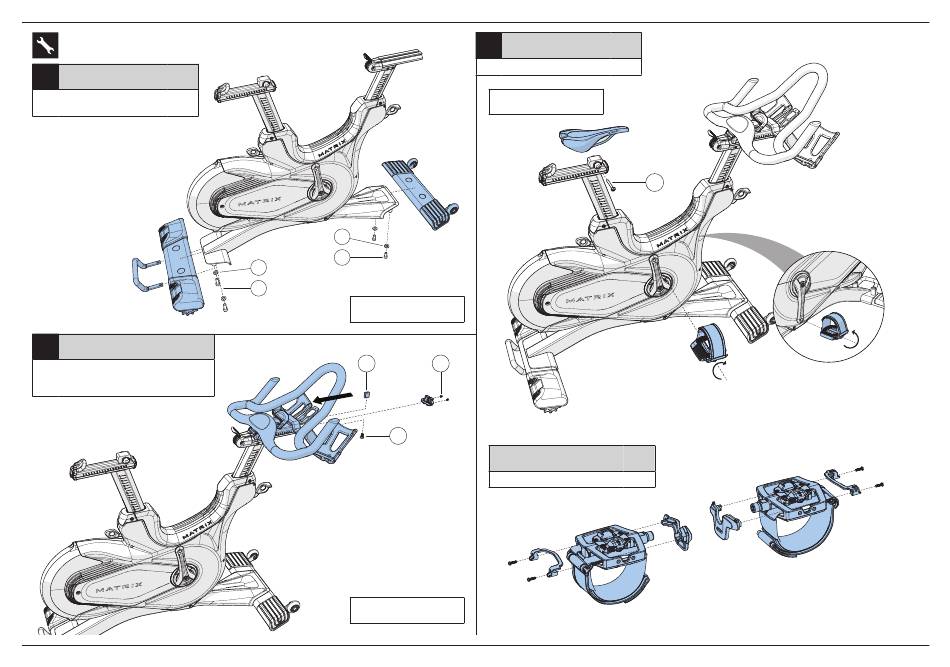

MONTAGE
1
Hardware Aantal
A Bout (M12x25L) 4
B Vlakke sluitring 4
2
Hardware Aantal
D Stopper 1
E Schroef (M8x20L) 1
F Schroef (M4x6L) 2
B
A
B
A
Koppelwaarde
78 Nm / 58 ft-lb.
D
E
Schuif het stuur op het frame
alvorens (D), (E) en dan (F) te
bevestigen
Koppelwaarde
E - 20 Nm / 14 ft-lb
NEDERLANDS
3
Reeds geïnstalleerd Aantal
G Schroef (M6x50L)
Koppelwaarde
G - 10 Nm / 7.4 ft-lb
F
Hardware
H Screw (M3x12L)
32
1
G
40 Nm / 29.5 ft-lb
Aantal
4
PEDAAL
LINKS
