Matrix CXP Bedienungsanleitung Seite 19

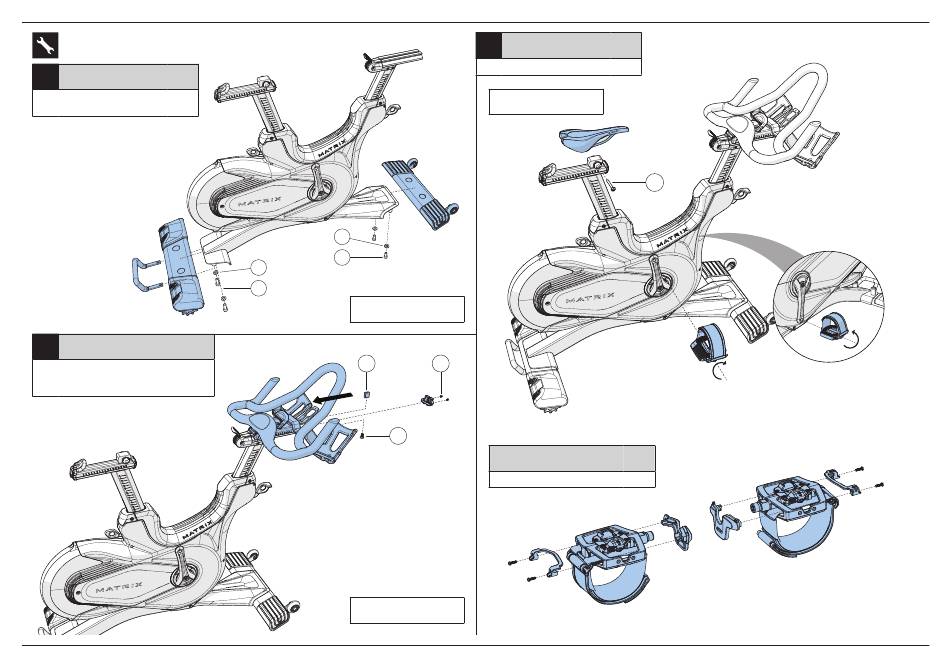

MONTAGE
1
Hardware Menge
A Schraube (M12x25L) 4
B Flache Unterlegscheibe 4
2
Hardware Menge
D Stopper 1
E Schraube (M8x20L) 1
F Schraube (M4x6L) 2
B
A
B
A
Drehmomentwert
78 Nm
D
E
Schieben Sie den Lenker
auf den Rahmen vor dem
Anbringen von (D), (E) und
dann (F)
Drehmomentwert
E - 20 Nm
DEUTSCH
3
Vorinstalliert Menge
G Schraube (M6x50L)
Drehmomentwert
G - 10 Nm
F
Hardware
H Schraube (M3x12L)
19
1
G
40 Nm / 29.5 ft-lb
Menge
4
LINKS
PEDAL
