Matrix CXP Bedienungsanleitung Seite 110

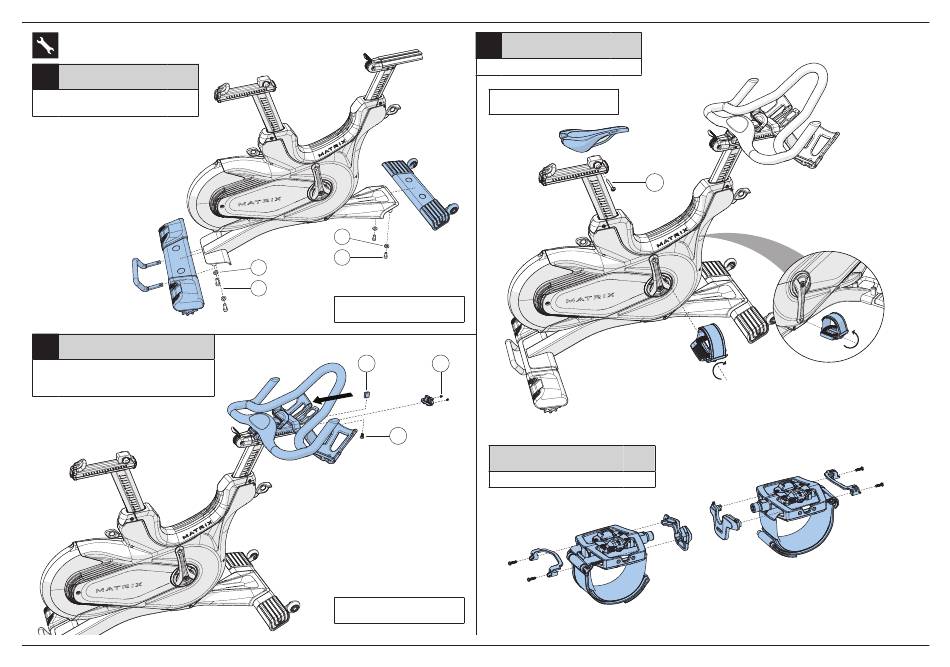

MONTAŻ
1
Sprzęt Ilość
A Śruba (M12x25L) 4
B Podkładka płaska 4
2
Sprzęt Ilość
D Ogranicznik 1
E Śruba (M8x20L) 1
F Śruba (M4x6L) 2
B
A
B
A
Wartość momentu obrotowego
78 Nm / 58 ft-lb.
D
E
Przed montażem (D), (E),
a następnie (F) należy przesunąć
kierownicę w kierunku ramy.
Wartość momentu obrotowego
E - 20 Nm / 14 ft-lb
POLSKI
3
Sprzęt Ilość
G Śruba (M6x50L)
Wartość momentu obrotowego
G - 10 Nm / 7.4 ft-lb
F
Sprzęt
H Śruba (M3x12L)
110
1
G
40 Nm / 29.5 ft-lb
Ilość
4
LEWY
PEDAŁ
