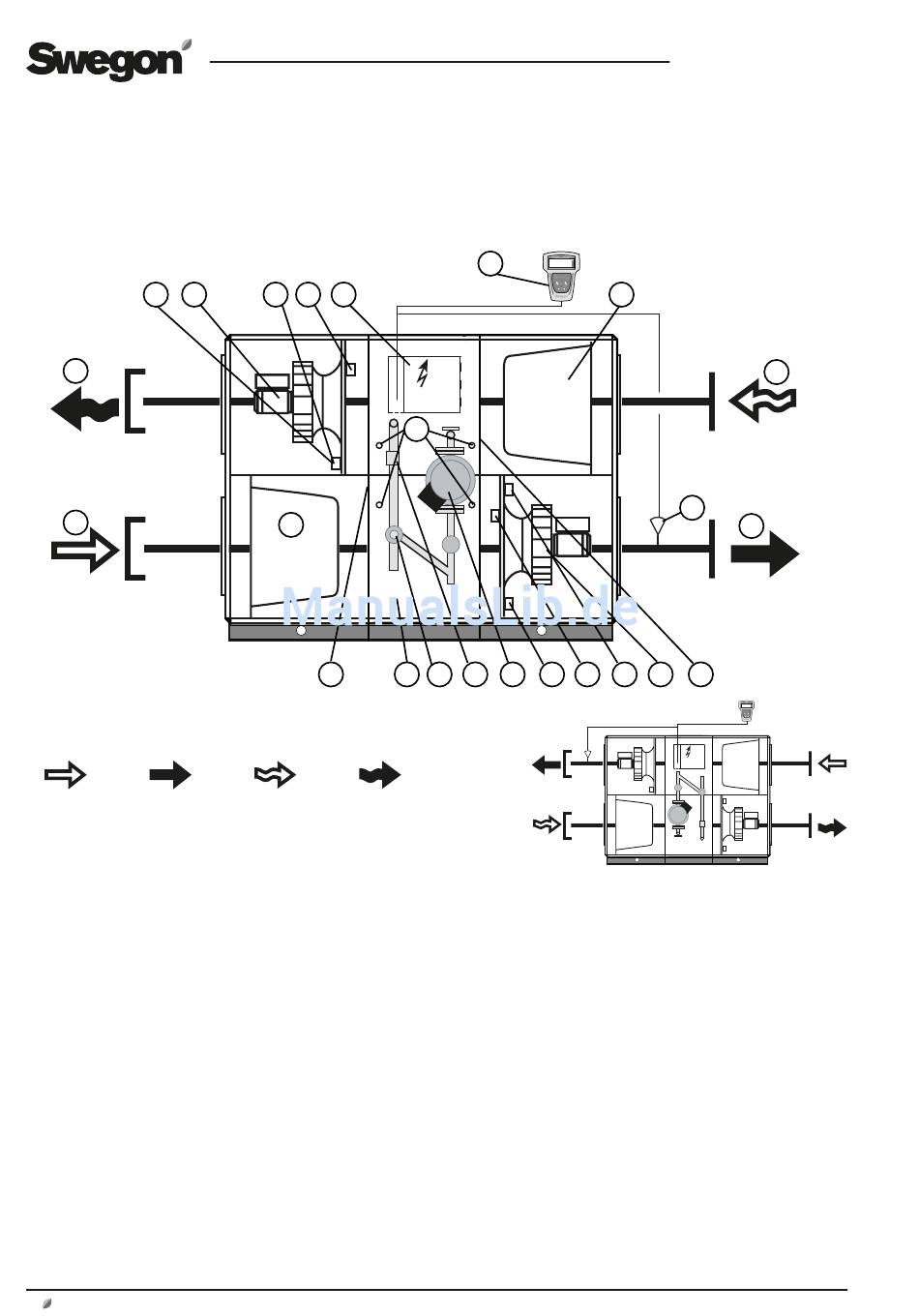

1.6.3 Einheitsaggregat GOLD CX mit Kreislaufwärmeverbundrückgewinner
Nachstehend werden verschiedene Bauteile anhand einer vereinfachten und sche-
matischen Beschreibung einzeln dargestellt.
5
3
2
1
Rechtsbetrieb,
Ventilatorposition 1
Außenluft
Zuluft
Das Gerät kann in Rechtsbetrieb gem. Abb. 3a oder Links-
betrieb gem. Abb. 3b bestellt werden.
Das Gerät in Abb. 3a zeigt Ventilatorplatzierung 1. Das
Gerät kann auch für Ventilatorplatzierung 2 bestellt
werden. Dann sind Ventilator und Filter vertikal spiegelver-
kehrt.
Bei Linksbetrieb (Abb. 2b) wechseln die mit * gekenn-
zeichneten Teile Funktion und Bezeichnung (d.h. die Teile
werden entsprechend der Funktion – Zuluft oder Abluft
– bezeichnet).
Position und Bezeichnung der Teile
1 AUSSENLUFT* (bei Linksbetrieb Abluft)
2 FORTLUFT* (bei Linksbetrieb Zuluft)
3 Abluftventilator* mit Motor und Motorsteuerung
4 Druckfühler Abluftventilator* (Position Funktionsschalter = 1)
5 Druckfühler Zuluftfilter* (Position Funktionsschalter = 3)
6 Schaltkasten mit Steuereinheit
7 Bedienterminal
8 Abluftfilter*
10 Zulufttemperaturfühler (im Zuluftkanal anzubringen)
11 ABLUFT* (bei Linksbetrieb Außenluft)
6
www.swegon.com
4
25
6
13
Abb. 3a
14
15
Abluft
Fortluft
7
23
16 17
18
19
24
Abb. 3b
12 ZULUFT* (bei Linksbetrieb Fortluft)
13 Zuluftfilter*
14 Fühler Außenlufttemperatur*
15 Kreislaufverbundwärmerückgewinner mit Rohranschlussbau-
gruppe
16 Ventilstellantrieb
17 Temperaturfühler für Gefrierschutz
18 Umwälzpumpe
19 Druckfühler, Zuluftventilator* (Position Funktionsschalter = 2)
20 Druckfühler, Abluftfilter* (Position Funktionsschalter = 4)
21 Zuluftventilator* mit Motor und Motorsteuerung
22 Fühler Temperatur/relative Luftfeuchtigkeit Abluft*
23. Messnippel für die Messung des Druckabfalls über Wärme-
tauschern.
24. Temperatur-/Densitätssensor, Zuluft.
25. Temperatur-/Densitätssensor, Abluft.
DE.GOLDSKD2.110202
8
11
10
12
20
21
22
Linksbetrieb,
Ventilatorposition 1
Änderungsrechte vorbehalten.
