Swegon GOLD SD Installationsanleitung

Installationsanleitung
Kabeladapter, GOLD SD
1. Allgemeines
Der Kabeladapter wird verwendet, um ein Zuluftgerät und
ein Abluftgerät mit einer gemeinsamen Steuereinheit in
einem der Geräte miteinander zu verbinden. Das Gerät
mit Steuereinheit trägt die Bezeichnung IQlogic auf dem
Produktschild.
2. Montage
Im GOLD-Gerät ohne Steuereinheit gibt es einen im
Schaltkasten montierten Kabeladapter sowie einen mitge-
lieferten, unmontierten Kabeladapter.
Der unmontierte Adapter wird auf die gleiche Weise im
Schaltkasten am GOLD-Gerät mit Steuereinheit montiert.
Siehe Skizzen auf den folgenden Seiten.
3. Elektrischer Anschluss
Das mitgelieferte Bus-Kabel wird zwischen dem Bus-Kon-
takt der Steuereinheit und dem Kabeladapter angeschlos-
sen. Siehe Skizzen auf den folgenden Seiten.

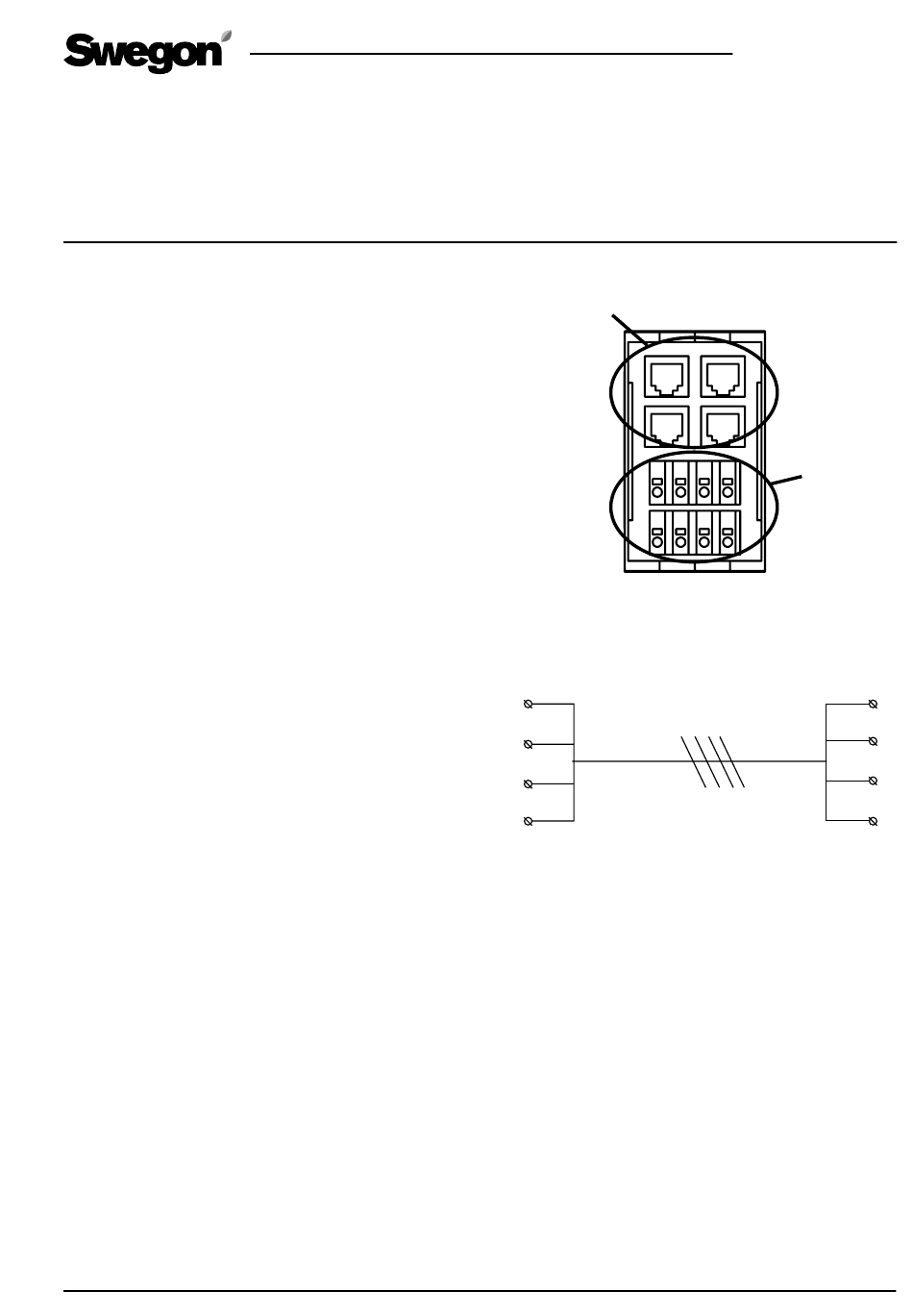

Das Kabel zwischen dem Zuluft- und dem Abluftgerät
wird von Klemme zu Klemme angeschlossen, das heißt
von der Klemme Nr. 1 im Zuluftgerät an die Klemme Nr.
1 im Abluftgerät, siehe Abbildung rechts. Verwenden Sie
eine der Aussparung in der länglichen, mit Gummi ver-
kleideten Kabeldurchführung an den Revisionsseiten des
Gerätes, um das Kabel in den Schaltkasten zu führen.
Das Kabel zwischen den Geräten gehört nicht zum Liefer-
umfang.
Es werden paarseitig verdrillte Kabel empfohlen. Ein
Kabelpaar wird für 24 V und das andere Kabelpaar für die
Bus-Kommunikation verwendet.
Änderungen vorbehalten.
Bus-Kontakte.
4
Kabeladapter
Klemme Kabeladap-
ter Zuluftgerät
1
Max. Kabellänge 100 Meter
2
3
Klemme Nr. 1 =
4
Klemme Nr. 2 =
Klemme Nr. 3 =
Klemme Nr. 4 =
DE.ADAPTER.160531
Klemmen
1
Klemme Kabeladap-
ter Abluftgerät
1
2
3
-24 VDC
4
+24 VDC
EIA-485 B BUS
EIA 485 A BUS
