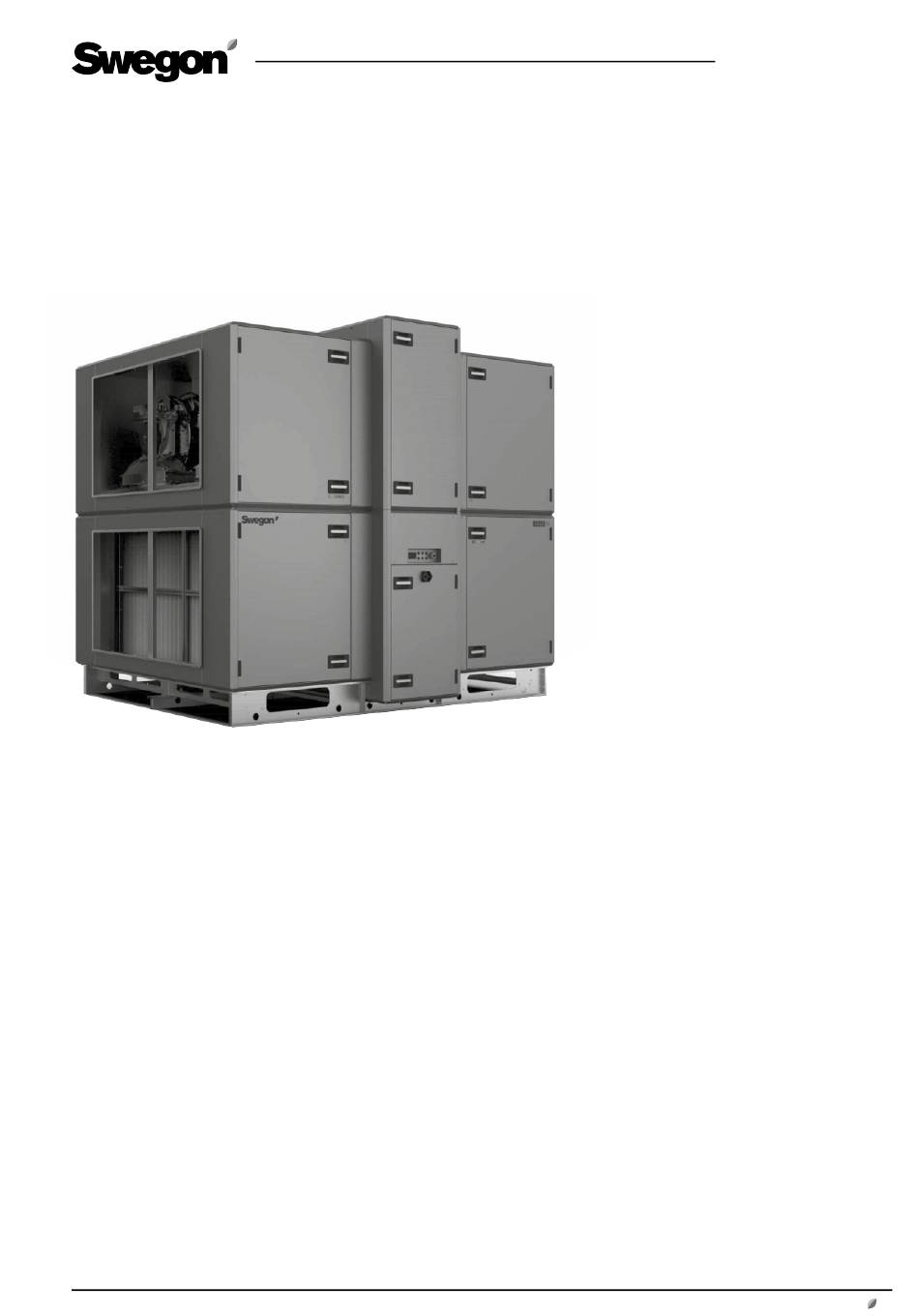

- Seite 1 DE.GOLDINF80P.251113 Installationsanleitung für die GOLD RX-Version F, Größe 70+/80+ Die Ursprungssprache des Dokuments ist Schwedisch. www.swegon.com Swegon behält sich das Recht vor, Spezifi kationen zu ändern.
-
Seite 2: Inhaltsverzeichnis
1.10 Kanalanschluss ........... 24 1.11 Installation des Zuluftsensors ......24 1.13 Zum Anschluss der Stromversorgung ....25 1.14 Zum Anschluss externer Kabel ......26 2. Abmessungen ........27 3. Verdrahtungsklemmen, Regeleinheit ..28 www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 3: Installation
1660 1.4 Standort Das Lüftungsgerät muss horizontal auf einer ebenen und festen Auflagefläche montiert werden, die so konstruiert sein muss, dass sie das Gewicht des Geräts tragen kann. 2250 Transportgestell www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 4: Heben
1.6.2.1 Komplette Geräte HINWEIS! Es muss ein HINWEIS! Es muss ein Kabelspreizer verwendet Kabelspreizer verwendet werden! werden! HINWEIS! Hoher HINWEIS! Hoher Schwerpunkt! Schwerpunkt für Ventilatoren in der oberen Ebene! Weitere Abschnitte Rotationswärmetauscher www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 5: Wärmetauschersektion, Geliefert In Zwei Gehäusesektionen Und Rotor
Kabelspreizer verwendet werden! Untere Gehäusesektion HINWEIS! Es muss ein Kabelspreizer verwendet werden (4 St.)! Alternativ können Ringschrauben verwendet werden (4 St., M8). HINWEIS! Es muss ein Kabelspreizer verwendet werden (2 St.)! Oberer Gehäuseteil www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. - Seite 6 Sie den Holzpfosten Schutzplatte HINWEIS! Heben Sie den Rotor vorsichtig an, damit er nicht beschädigt wird! Achten Sie darauf, dass die Hebevorrichtung an der oberen Kante an der Schutzplatte anliegt. www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern.
-
Seite 7: Installation Von Wärmetauschern (Falls Zutreffend)
Wenn der Wärmetauscher als ein Gerät geliefert wird, fahren Sie mit Abschnitt 1.8 fort. 1.7.1 Alternative 1 Entfernen Sie die obere Wellenhalterung und die Dichtungsplatte (2x) Halterungen für die Wellen- montage Unterer Gehäuseteil www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. - Seite 8 Heben Sie den Rotor in das untere Gehäuseteil (siehe Abschnitt 1.6). HINWEIS! WICHTIG! Achten Sie darauf, den Rotor nicht zu beschädigen! Montieren Sie die obere Wellenhalterung und die Dichtungsplatte (2x) www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern.
- Seite 9 1 x 2 1 x 2 2 x 8 Befestigen Sie die obere Gehäusesektion mit den mitgelieferten Schrauben an der unteren Gehäusesektion, indem Sie sie in die vormontierten Nietmuttern (insgesamt 20 St.) einschrauben. www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern.
- Seite 10 Schaltschrank für die elektrische Ausrüstung wieder in Position und sichern Sie ihn mit den entsprechenden Schrauben. Sehen Sie auch Abschnitt 1.7.3, der für die gängigen Alternativen 1 und 2 gilt www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern.
-
Seite 11: Alternative 2
Untere Gehäusesektion Halterungen für die Wellen- montage Bauen Sie den Motor des Wärmetauschers und die Montagehalterung (6 Schrauben) ab. Demontieren Sie den Rotorregler, die Dichtungsplatte, die Paneele und den Schlauch. www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. - Seite 12 Heben Sie den Rotor von der Seite in die untere Gehäusesektion (siehe Abschnitt 1.6). HINWEIS! WICHTIG! Achten Sie darauf, den Rotor nicht zu beschädigen! Montieren Sie die obere Wellenhalterung und die Dichtungsplatte (2x) www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern.
- Seite 13 Lösen Sie die beiden Schrauben, mit denen der Motor und die Montagehalterung befestigt sind. Bringen Sie den Motor + die Montagehalterung in die in der Abbildung gezeigte Position. Befestigen Sie den Motor und die Montagehalterung mit Schrauben (6 Schrauben). www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern.
- Seite 14 Schließen Sie die elektrischen Schnellkupplungen wieder an die Ventilatormotoren und den Antriebsmotor des Wärmetauschers an. Installieren und verschrauben Sie den Schaltschrank für die elektrische Ausrüstung. Dichten Sie die Kanten der Platten mit geeignetem Dichtungsmittel/Kitt ab (4 St.) www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern.
- Seite 15 Schrauben an der unteren Gehäusesektion, indem Sie sie in die vormontierten Nietmuttern (insgesamt 20 St.) einschrauben. Sehen Sie auch Abschnitt 1.7.3, der für die gängigen Alternativen 1 und 2 gilt www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern.
-
Seite 16: Gängig Für Alternativen 1 Und 2
Sie die Wellenhalterung nicht auseinander. Passen Sie die Neigung des Rotors mithilfe der Einstellschrauben an. Ziehen Sie die Einstellschrauben gleichmäßig an. Wenn Sie die Neigung eingestellt haben, ziehen Sie die Sicherungsschrauben fest. www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 17: Dichtungsplatten/Reinigungssektor
Der Temperatursensor befindet sich im unteren Teil der Rotorsektion. Ziehen Sie den Temperatursensor bis zur Oberseite der Rotorsektion und drücken Sie ihn in die Halterung. Befestigen Sie das Kabel am Kabelhalter. www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 18: Dichtung
DE.GOLDINF80P.251113 1.7.3.5 Dichtung Tragen Sie geeignete Dichtungsmasse/ Kitt auf die Ecken der Dichtungsplatten/ des Reinigungssektors (4 Platten) auf. Tragen Sie geeignete Dichtungsmasse/ Kitt um die Dichtungsplatte der Rotorwelle (2 Platten) auf. www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 19: Version Und Ventilatoranordnung
Lüftungsgeräts finden Sie auf dem Aufkleber im unteren Bereich des Wärmetauschers. Zuluftventilator, rechts, oben Zuluftventilator, rechts, unten Rechtsausführung Zuluftventilator, links, oben Zuluftventilator, links, unten Linksausführung Außenluft Zuluft Abluft Fortluft www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 20: Andocken Von Gerätesektionen
Richtung der Wartungstür bewegen. Sie können die Schrauben dann von der Öffnung des Kanalanschlusses aus festziehen. Die Abdeckplatten vor den Montagepunkten werden entfernt. HINWEIS! Sie müssen die Ventilatorbaugruppen nicht vollständig entfernen! www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 21: Befestigung, Rückseite Des Geräts
Wartungstür bewegen. Sie können die Schrauben dann von der Öffnung des Kanalanschlusses aus festziehen. Die Abdeckplatten vor den Montagepunkten werden entfernt. HINWEIS! Sie müssen die Ventilatorenbaugruppen nicht vollständig entfernen! www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 22: Elektrische Schnellkupplungen
Schnellverbindern zwischen dem Schaltschrank für die elektrische Ausrüstung und den Ventilatoren. Die Abbildung zeigt den GOLD RX mit dem Zuluftventilator rechts unten. Das Prinzip ist jedoch dasselbe für andere Lüftungsgeräte. Klicken! Klicken! www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 23: Zum Anschluss Von Luftschläuchen An Filterdrucksensoren
Zuluftventilator erforderlich, bei denen die RECO -Funktion verwendet werden soll. Schließen Sie den Luftschlauch für den Sensor an den Nippel an. Schläuche und Nippel sind mit RECO gekennzeichnet www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 24: Kanalanschluss
Sie den Sensor mit 2 selbstschneidenden Schrauben. 4. Schließen Sie den Schnellanschluss des Sensors an die entsprechende Buchse auf der Regelungsplatine des Lüftungsgeräts an. A>=1500 mm B =10000 mm C = Ø 11 mm www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 25: Zum Anschluss Der Stromversorgung
Verdrahtungsklemmen, Sicherheits- Trennschalter L1 L2 L3 N Sicherheits- Trennschalter 3-phasiges 5-adriges Kabel, 400 V -10/+15 %, 50/60 Hz. Informationen zur Größe der Sicherung finden Sie in der Betriebs- und Wartungsanleitung www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 26: Zum Anschluss Externer Kabel
Ausrüstung durch die Kabelverschraubungen über dem Schrank an der Wärmetauschersektion. HINWEIS! Externe Kommunikationskabel außerhalb des Lüft- ungsgeräts sollten in einem Mindestabstand von 100 mm zu stromführenden Kabeln verlegt werden. Kabelverschraubungen Steuerplatine im Schaltschrank www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 27: Abmessungen
2614-3335 Einzelgewichte Filter/Ventilator-Sektion 807–1070 kg. Wärmetauschersektion, montiert 1000–1195 kg Wärmetauschersektion, geliefert in zwei Gehäusesektio- nen + Rotor Untere Gehäusesektion = 420–470 kg Obere Gehäusesektion = 315–345 kg Rotor = 305–425 kg Transportgestell = 140 kg www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern. -
Seite 28: Klemmen Und Anschlüsse Der Steuereinheit
Die Klemmen 31–32, die Ausgänge für Heizung/Kühlung und der Klappenausgang (Klemmen 28–30) dürfen gemeinsam mit maximal 50 VA belastet werden. GOLD 100/120: Bei Bedarf von mehr als 16 VA die Klemmen 201 (G) und 202 (G0) verwenden. Die Anschlussklemmen 201-202 können insgesamt mit maximal 48 VA belastet werden. www.swegon.com Swegon behält sich das Recht vor, Spezifikationen zu ändern.
