1.6.4 Separate Zu- und Abluftgeräte GOLD SD, Größe 14-80 mit Kreislaufverbundwärmetauscher

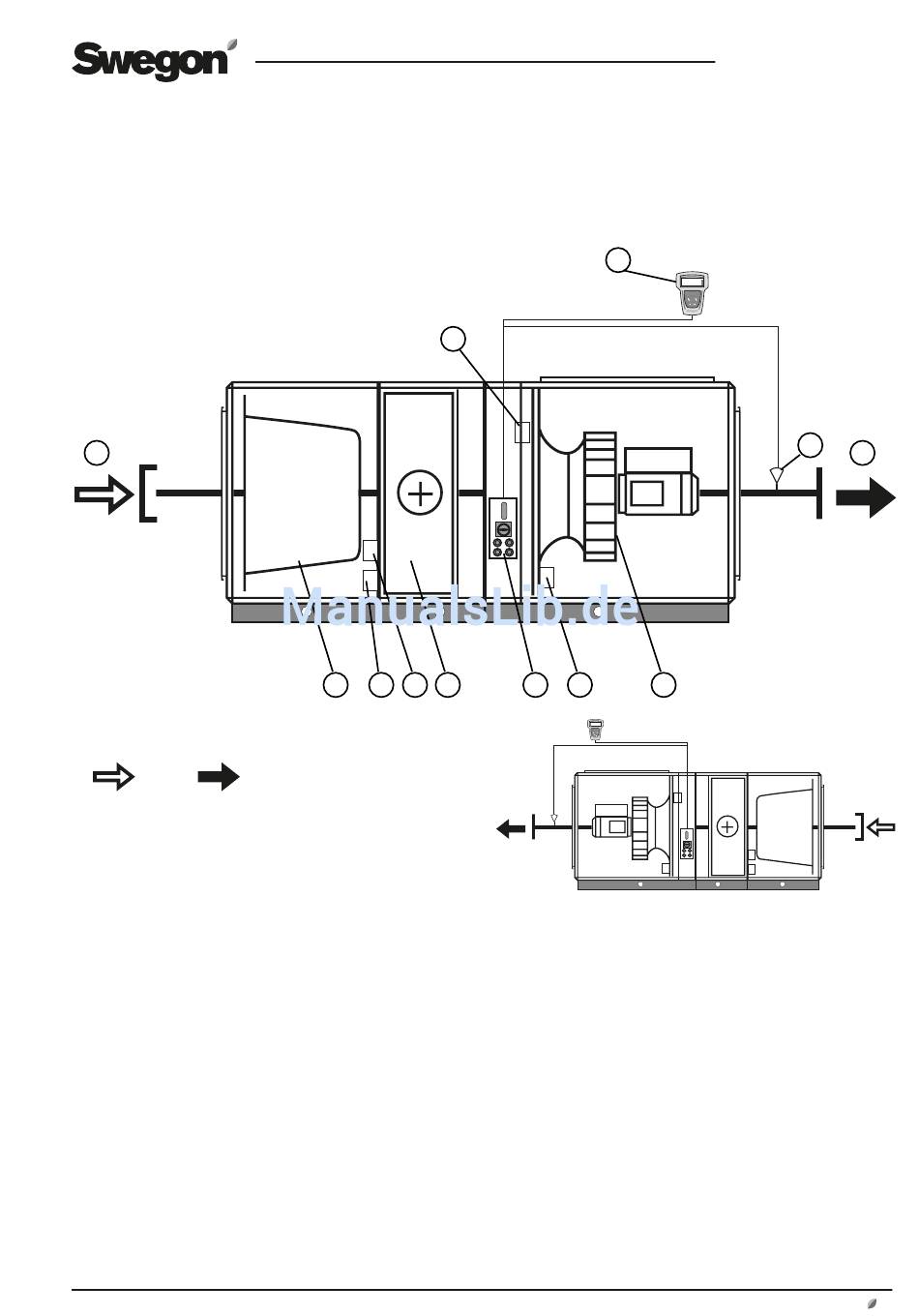

Nachstehend werden verschiedene Bauteile anhand einer
vereinfachten und schematischen Beschreibung einzeln
dargestellt.
1
Abb. 6a
Außenluft
Zuluft
Das Gerät ist in Rechtsausführung, siehe Abb. 6a, oder in
Linksausführung, siehe Abb. 6b. Das Gerät kann auch nur
aus Filter und Ventilator oder nur einem Ventilator beste-
hen.
Das Gerät ist hier als Zuluftgerät dargestellt. Bei der
Verwendung als Abluftgerät wechseln die mit * gekenn-
zeichneten Teile Funktion und Bezeichnung (d. h. die Teile
werden entsprechend der Funktion – Zuluft oder Abluft –
bezeichnet).
Position und Bezeichnung der Teile
1
AUSSENLUFT*
(Bei einem Abluftgerät Abluft)
2 Temperaturfühler Außenluft/Densitätsfühler, Zuluft*
(Bei Abluftgerät Temperaturfühler Abluft/Densitätsfühler,
Abluft)
3 Bedienterminal
4 Zulufttemperaturfühler (im Zuluftkanal anzubringen)
(Wird nicht beim Abluftgerät verwendet.)
5 ZULUFT*
(Bei einem Abluftgerät Fortluft)
Änderungsrechte vorbehalten.
2
12
11
10
9
6 Zuluftventilator* mit Motor und Motorsteuerung (Bei
7 Druckfühler Zuluftventilator* (Position des
8 Schaltkasten mit Steuereinheit
9 Eventuell Kreislaufverbundwärmetauscher Zuluft* (Bei
10 Fühler Außentemperatur* (Nur bei Gerät mit
11 Druckfühler Zuluftfilter* (Position des Funktionsumschalters
12 Eventuell Zuluftfilter* (Bei einem Abluftgerät Abluftfilter)
3
8
7
6
Abb. 6b
Abluftgerät Abluftventilator mir Motor und Motorsteuerung)
Funktionsumschalters = 2) (Bei Abluftgerät Druckfühler
Abluftventilator)
einem Abluftgerät Kreislaufverbundwärmetauscher Abluft)
Kreislaufverbundwärmetauscher) (Bei einem Abluftgerät
Fühler Temperatur/relative Luftfeuchtigkeit Abluft)
= 3) (Bei Abluftgerät Druckfühler Abluftfilter)
