2.5.3 Standardgerät SILVER C CX mit Registerwärmetauscher

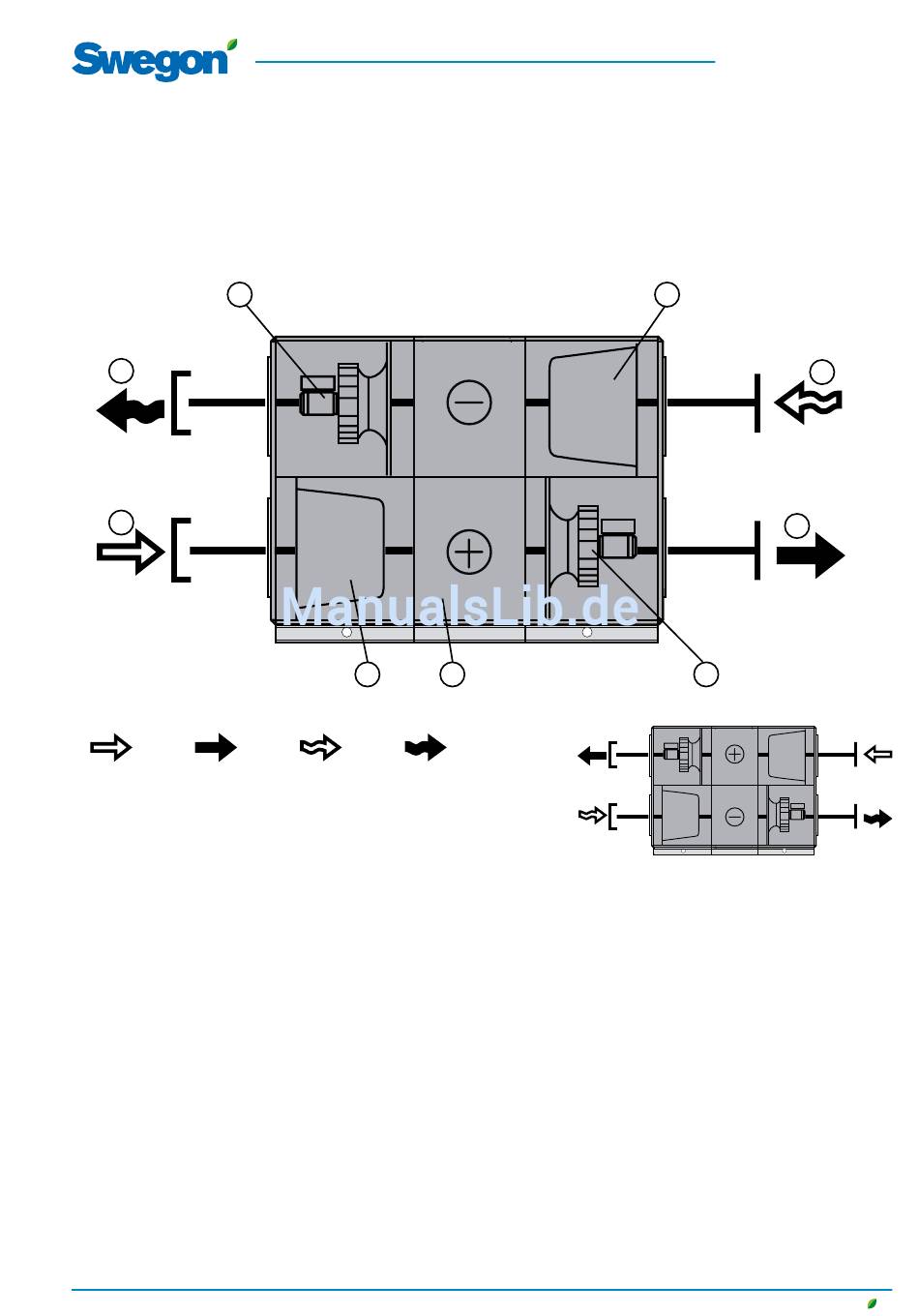

Nachstehend werden verschiedene Bauteile anhand einer vereinfachten und schematischen Beschreibung einzeln darge-
stellt.
3
2
1
Rechtsausführung,
Ventilatorposition 1
Außenluft Zuluft
Das Gerät kann in Rechtsausführung gem. Abb. 3a oder
Linksausführung gem. Abb. 3b bestellt werden.
Das in Abb. 3a dargestellte Gerät zeigt Ventilatorplatzie-
rung 1. Das Gerät kann auch gemäß Ventilatorplatzierung
2 bestellt werden, bei der die Ventilatoren und Filter verti-
kal gespiegelt angeordnet sind.
Bei Linksausführung (Abb. 3b) wechseln die mit * gekenn-
zeichneten Teile Funktion und Bezeichnung (d. h. die Teile
werden entsprechend der Funktion – Zuluft oder Abluft –
bezeichnet).
Position und Bezeichnung der Teile
1 AUSSENLUFT* (Bei Linksausführung Abluft)
2 FORTLUFT* (Bei Linksausführung Zuluft)
3 Abluftventilator* mit Motor und Motorsteuerung
4 Abluftfilter*
5 ABLUFT* (Bei Linksausführung Außenluft)
6 ZULUFT* (Bei Linksausführung Fortluft)
7 Zuluftfilter*
8 Registerwärmetauscher
9 Zuluftventilator* mit Motor und Motorsteuerung
Die Rohranschlussbaugruppe kann unmontiert für die Boden- oder Wandmontage geliefert werden (Zubehör).
Änderungen vorbehalten.
Abb. 3a
7
Abluft Fortluft
8
Abb. 3b
DE.SILVERSKF.171215
4
5
6
9
Linksausführung
Ventilatorposition 1
