1.6.4 Separate Zu- und Abluftgeräte GOLD SD, Größe 12
Nachstehend werden verschiedene Bauteile anhand einer vereinfachten
und schematischen Beschreibung einzeln dargestellt.
1
Außenluft Zuluft

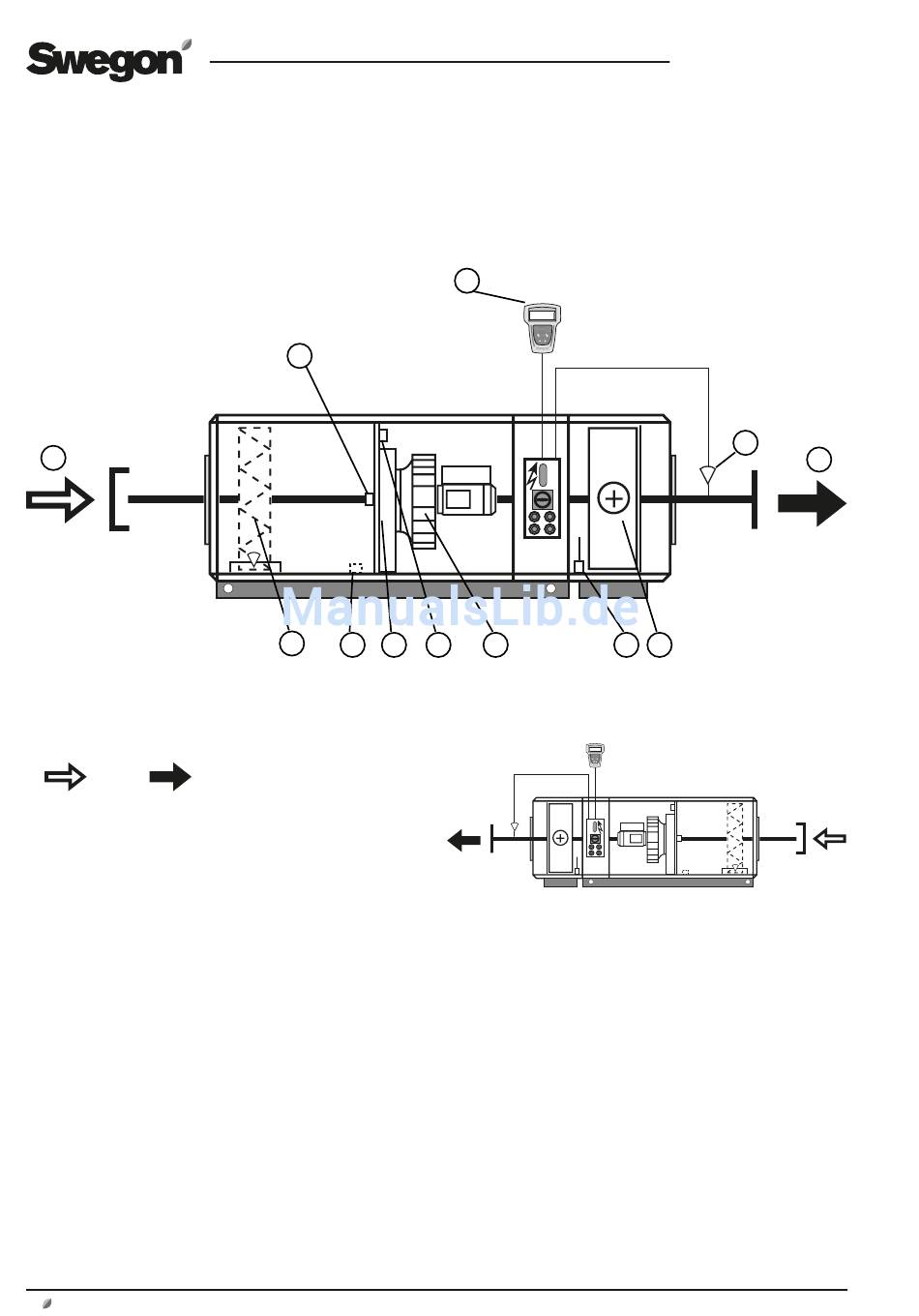

Das Gerät ist in Rechtsausführung, siehe Abb. 5a, oder
in Linksausführung, siehe Abb. 5b, erhältlich. Das Gerät
kann auch nur aus Filter und Ventilator oder nur einem
Ventilator bestehen.
Das Gerät ist hier als Zuluftgerät dargestellt. Bei der
Verwendung als Abluftgerät wechseln die mit * gekenn-
zeichneten Teile Funktion und Bezeichnung (d. h. die Teile
werden entsprechend der Funktion – Zuluft oder Abluft –
bezeichnet).
Position und Bezeichnung der Teile
1
AUSSENLUFT*
(Bei einem Abluftgerät Abluft)
2 Temperaturfühler Außenluft/Densitätsfühler, Zuluft* (Bei
Abluftgerät Temperaturfühler Abluft/Densitätsfühler, Fortluft)
3 Bedienterminal
4 Zulufttemperaturfühler (im Zuluftkanal anzubringen)
(Wird nicht beim Abluftgerät verwendet.)
5 ZULUFT*
(Bei einem Abluftgerät Fortluft)
6 Eventuell Kreislaufverbundwärmetauscher Zuluft* (Bei einem
Abluftgerät Kreislaufverbundwärmetauscher Abluft)
8 www.swegon.com
2
Abb. 5a
12
11 10
3
9 8
Abb. 5b
7 Fühler Außentemperatur* (Nur bei Gerät mit
Kreislaufverbundwärmetauscher)
(Bei einem Abluftgerät Fühler Temperatur/relative
Luftfeuchtigkeit Abluft)
8 Zuluftventilator* mit Motor und Motorsteuerung (Bei
Abluftgerät Abluftventilator mir Motor und Motorsteuerung)
9 Druckfühler Zuluftventilator* (Position des
Funktionsumschalters = 2) (Bei Abluftgerät Druckfühler
Abluftventilator)
10 Schaltkasten mit Steuereinheit
11 Eventuell Druckfühler Zuluftfilter* (Position des
Funktionsumschalters = 3) (Bei Abluftgerät Druckfühler
Abluftfilter)
12 Eventuell Zuluftfilter* (Bei einem Abluftgerät Abluftfilter)
DE.GOLDSKD2.110202
4
7 6
Änderungsrechte vorbehalten.
