1.6 Bauteile der Geräte
1.6.1 Einheitsaggregat GOLD RX mit rotierenden Wärmetauschern

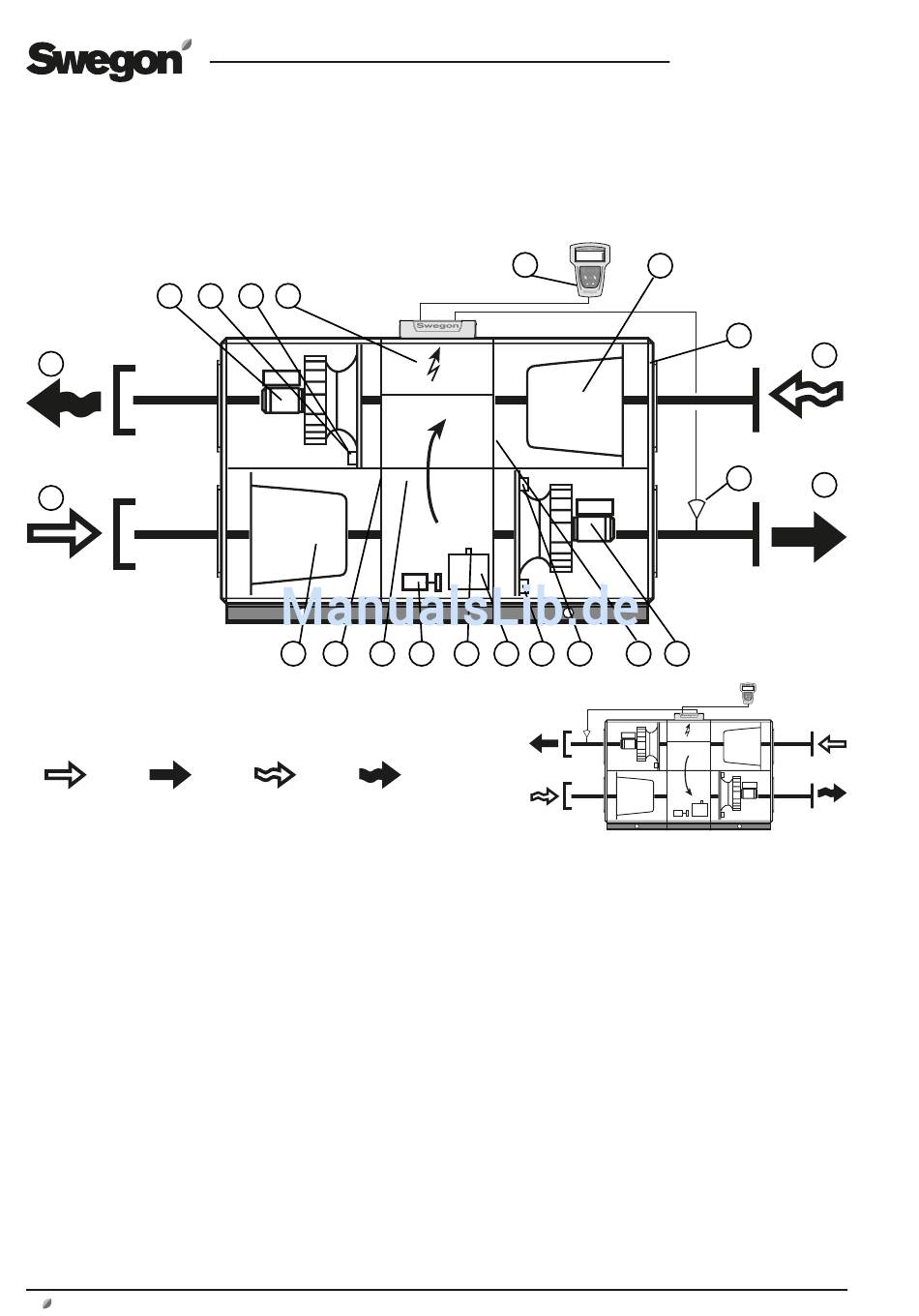

Nachstehend werden verschiedene Bauteile anhand einer vereinfachten
und schematischen Beschreibung einzeln dargestellt.
3
2
1
Rechtsausführung
Außenluft Zuluft
GOLD 04–120: Das Gerät kann in Rechtsbetrieb gem.
Abb. 1a oder Linksbetrieb gem. Abb. 1b bestellt werden.
GOLD 12–120: Das Gerät in Abb. 1a zeigt Ventilatorplat-
zierung 1. Das Gerät kann auch für Ventilatorplatzierung
2 bestellt werden. Dann sind Ventilator und Filter vertikal
spiegelverkehrt.
Bei Linksbetrieb (Abb. 1b) wechseln die mit * gekenn-
zeichneten Teile Funktion und Bezeichnung (d.h. die Teile
werden entsprechend der Funktion – Zuluft oder Abluft
– bezeichnet).
Position und Bezeichnung der Teile
1 AUSSENLUFT* (bei Linksbetrieb Abluft)
2 FORTLUFT* (bei Linksbetrieb Zuluft)
3 Abluftventilator* mit Motor und Motorsteuerung
4 Druckfühler Abluftventilator* (Position Funktionsschalter = 1)
5 Druckfühler Zuluftfilter* (Position Funktionsschalter = 3)
6 Schaltkasten mit Steuereinheit
7 Bedienterminal
8 Abluftfilter*
9 Einstellblech (bei Linksbetrieb – linker Filterteil)
10 Zulufttemperaturfühler (im Zuluftkanal anzubringen)
4 www.swegon.com
4 5 6
Abb. 1a
13 14 15
Abluft Fortluft
7
16 17 18 19 20
Abb. 1b
11 ABLUFT* (bei Linksbetrieb Außenluft)
12 ZULUFT* (bei Linksbetrieb Fortluft)
13 Zuluftfilter*
14 Fühler Außenlufttemperatur*
15 Wärmerückgewinner
16 Antriebsmotor Wärmerückgewinner
17 Fühler Rotationswächter
18 Steuereinheit Wärmerückgewinner
19 Druckfühler, Zuluftventilator* (Position Funktionsschalter = 2)
20 Druckfühler, Abluftfilter* (Position Funktionsschalter = 4)
21 Fühler Ablufttemperatur*
22 Zuluftventilator* mit Motor und Motorsteuerung
DE.GOLDSKD2.110202
8
9
10
21 22
Linksausführung
Änderungsrechte vorbehalten.
11
