1. Installation

1.1 Allgemeines

Vor Beginn der Arbeiten mit dem Gerät muss das betrof-
fene Personal diese Anleitung sorgfältig lesen. Schäden
am Gerät oder Teilen davon infolge fehlerhafter Handha-
bung seitens des Käufers oder Installateurs fallen nicht
unter die Gewährleistung, wenn dieser Anleitung nicht
Folge geleistet wurde.
Das Produktschild befindet sich an der Inspektionsseite
des Geräts. Geben Sie bitte bei Kontakten mit Swegon die
Daten auf dem Produktschild an.
Das Gerät wird mit Verpackung geliefert.
Eventuell bestelltes Zubehör wird separat mitgeliefert.

1.2 Transport zum Montageort

Vor Entfernen der Transportpalette/Transportverpackung
sollte berücksichtigt werden, ob ein weiterer Transport
zum Montageort notwendig ist.

1.3 Beiliegende Teile

Beiliegende Teile wie Einregulierungsbleche, Schrauben
und Dokumententasche werden im Gerät mitgeliefert.

1.3.1 Dokumententasche

Die Dokumententasche wird an der Außenseite des Gerä-
tes oder an einem geeigneten Ort montiert.

1.4 Platzierung

Das Gerät wird auf einem waagerechten und festen
Untergrund aufgestellt, der so konstruiert ist, dass er das
Gewicht des Gerätes tragen kann.
Beim Aufstellen des Gerätes und beim Anschluss der
Rohre und Kabel darauf achten, dass die Inspektions-
klappen ungehindert geöffnet werden und die inneren
Bauteile wie Filterkassetten und Ventilatoreinsätze im
gewünschten Umfang herausgenommen werden können.
Erforderlicher Raum für Inspektionen
Vor dem Gerät muss ein Freiraum von 1000 mm zum
Öffnen der Inspektionstüren vorhanden sein.
Änderungen vorbehalten.

1.5 Lieferart

1.5.1 SILVER C RX

SILVER C RX 120 wird normalerweise in fünf separaten
Einheiten geliefert: zwei Ventilatorteile, zwei Filterteile
und ein Wärmetauscherteil.
Auch das Wärmetauscherteil kann in zwei Teilen plus
Rotor geliefert werden, der Rotor wird dann schräg in
einer Transportverpackung geliefert (Transporthöhe =
2930 mm, geringste Transportbreite 2350 mm). Siehe 1.7
Montage.
Die anderen Maße und Gewichte finden Sie in Abschnitt
2.1.

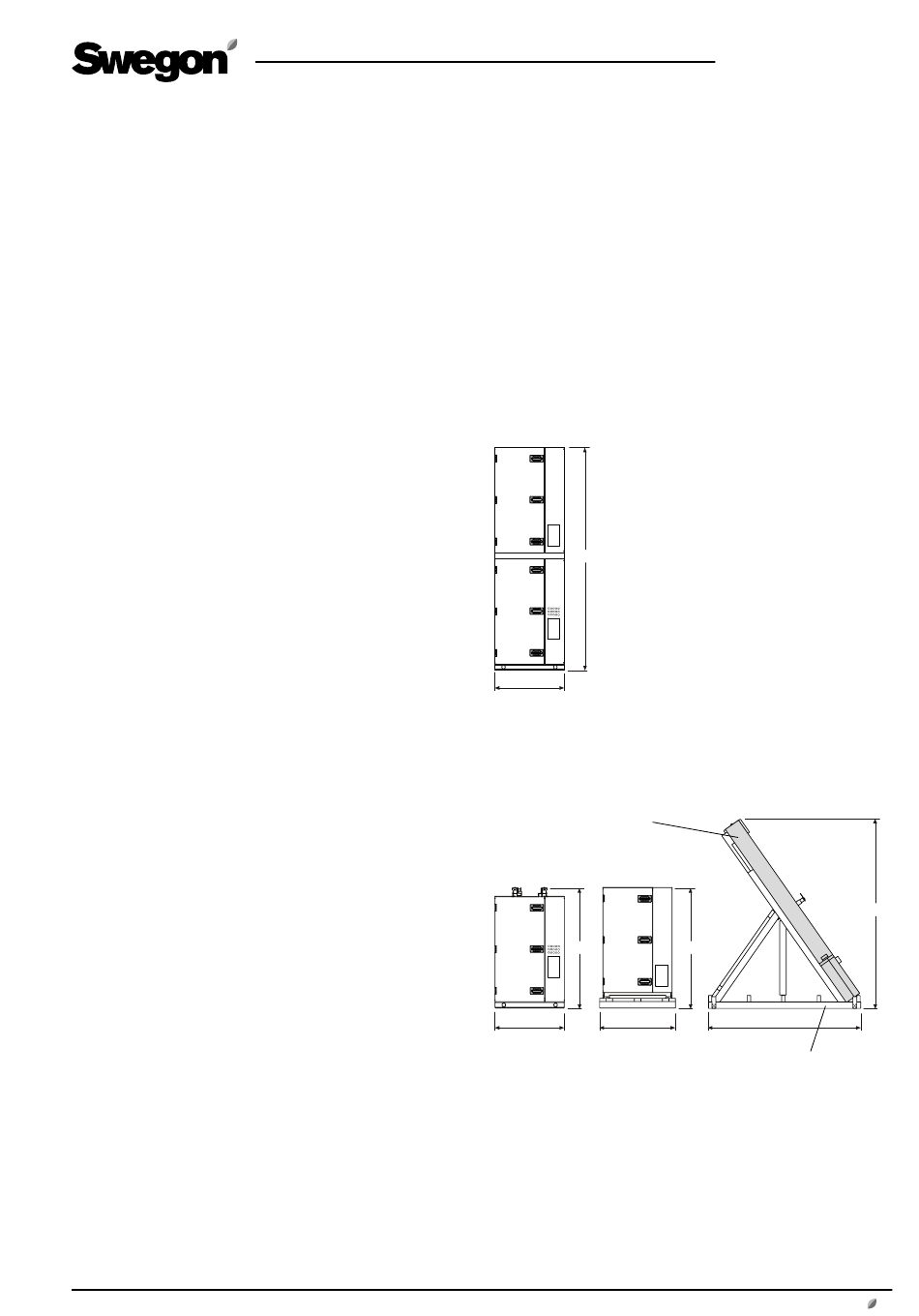

Wärmetauscherteil als separate Einheit geliefert
3440
3440
1070
Wärmetauscherteil, Lieferung in
zwei Teilen plus Rotor
1070
Rotor, Ø 3150
1868
1070 1170
1868
1070 1170

1.5.2 SILVER C CX

SILVER C CX 120 wird in sechs separaten Einheiten gelie-
fert: zwei Ventilatorteile, zwei Filterteile und zwei Regis-
terwärmetauscherteile.
Die Maße und Gewichte finden Sie in Abschnitt 2.2.
