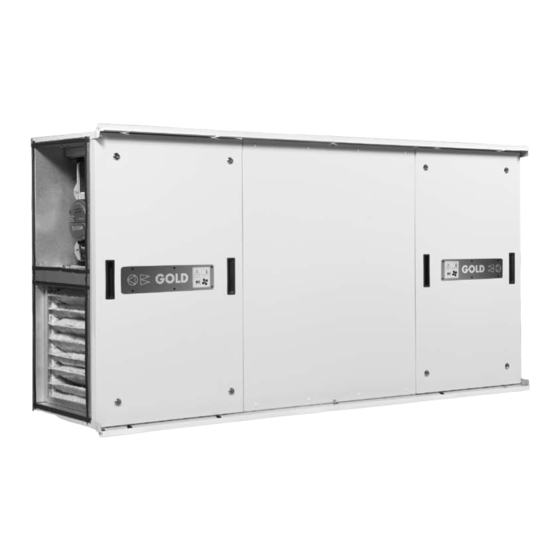

Swegon GOLD Anleitung
  1. Anleitungen
  2. Marken
  3. Swegon Anleitungen
  4. Lüftungsanlagen
  5. SILVER C
  6. Anleitung

Swegon GOLD Anleitung

Kanalzubehör
Vorschau ausblenden
1
2
3
4
5
6
7
8
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Montage Kanalzubehör
GOLD/SILVER C/COMPACT
1. Montage Kanalzubehör
1.1 Allgemeines
Diese Anleitung betrifft die Montage von Kanalzubehör in
Kanalsystemen. Detaillierte Informationen über Wartung,
eventuelle elektrische Ausrüstungen, Rohrverlegung etc.
finden Sie in den Anleitungen für das jeweilige Kanalzu-
behör.
Bei der Montage des Kanalzubehörs ist die Zugänglichkeit
für Inspektionen und eventuellen Austausch der Geräte
sicherzustellen.
Das Kanalzubehör wird im Kanal montiert. Wenn die
Anschlussmaße des Kanalzubehörs mit denen des Gerätes
übereinstimmen, kann das Kanalzubehör auch direkt am
Gerät montiert werden (gilt nicht für TBLE/TBCE Größe
05–12 mit nach vorne gerichteter Anschlussdose, und
TBSA Größe 05-12, siehe jeweiligen Abschnitt in dieser
Anleitung). Wenn die Anschlussmaße des Kanalzubehörs
nicht mit denen des Gerätes übereinstimmen, muss ein
Übergang zwischen Gerät und Kanalzubehör geschaffen
werden.
Das Kanalsystem mit dem Kanalzubehör darf das Gerät
mit seinem Gewicht nicht belasten.
Kanalzubehör mit nicht isolierter Hülle muss gemäß der
geltenden Normen für Lüftungskanäle isoliert werden.
Die angeschlossenen Rohre müssen gegebenenfalls laut
Branchennormen isoliert werden.
Eventuelle elektrische Anschlüsse müssen durch einen
zugelassenen Elektriker gemäß der geltenden Vorschriften
erfolgen.
1.2 Kanalzubehör ohne isolierte Hülle
1.2.1 Runder Anschluss
Das Kanalzubehör ist für den direkten Anschluss an den
Spirokanal vorbereitet.
Das Kanalzubehör hat eine Gummilippendichtung. Die
Befestigung im Kanal erfolgt über mit Blindnieten.
COMPACT LP/GOLD LP: Wenn das Kanalzubehör direkt
am Gerät angeschlossen werden soll, erfolgt dies über
ein Anschlussteil TBRB (Zubehör). Hinweise zur Montage
finden Sie unter 1.2.2 Rechteckiger Anschluss.
Änderungen vorbehalten.
1.2.2 Rechtwinkliger Anschluss
GOLD/SILVER C RX/PX/CX/SD: Der Anschluss wird mit einer
Dichtungsleiste abgedichtet.
Die Befestigung des Kanalzubehörs erfolgt mit Führungs-
schienen.
COMPACT LP/GOLD LP: Um ausreichend Platz für die
Montage des Kanalzubehörs zu schaffen, muss die Mon-
tage vor dem Fixieren des Gerätes erfolgen. Die mitge-
lieferte Dichtungsleiste montieren. Die Befestigung des
Kanalzubehörs am Gerät erfolgt mit Schrauben (vorge-
bohrte Öffnungen). Für den weiteren Anschluss an runde
Kanäle/Kanalzubehör wird das Anschlussteil TBRB (Zube-
hör) verwendet.
DE.MONTTBH.200530
www.swegon.com.
1
