1.6.4 Separate Zu- und Abluftgeräte GOLD SD, Größe 04-08

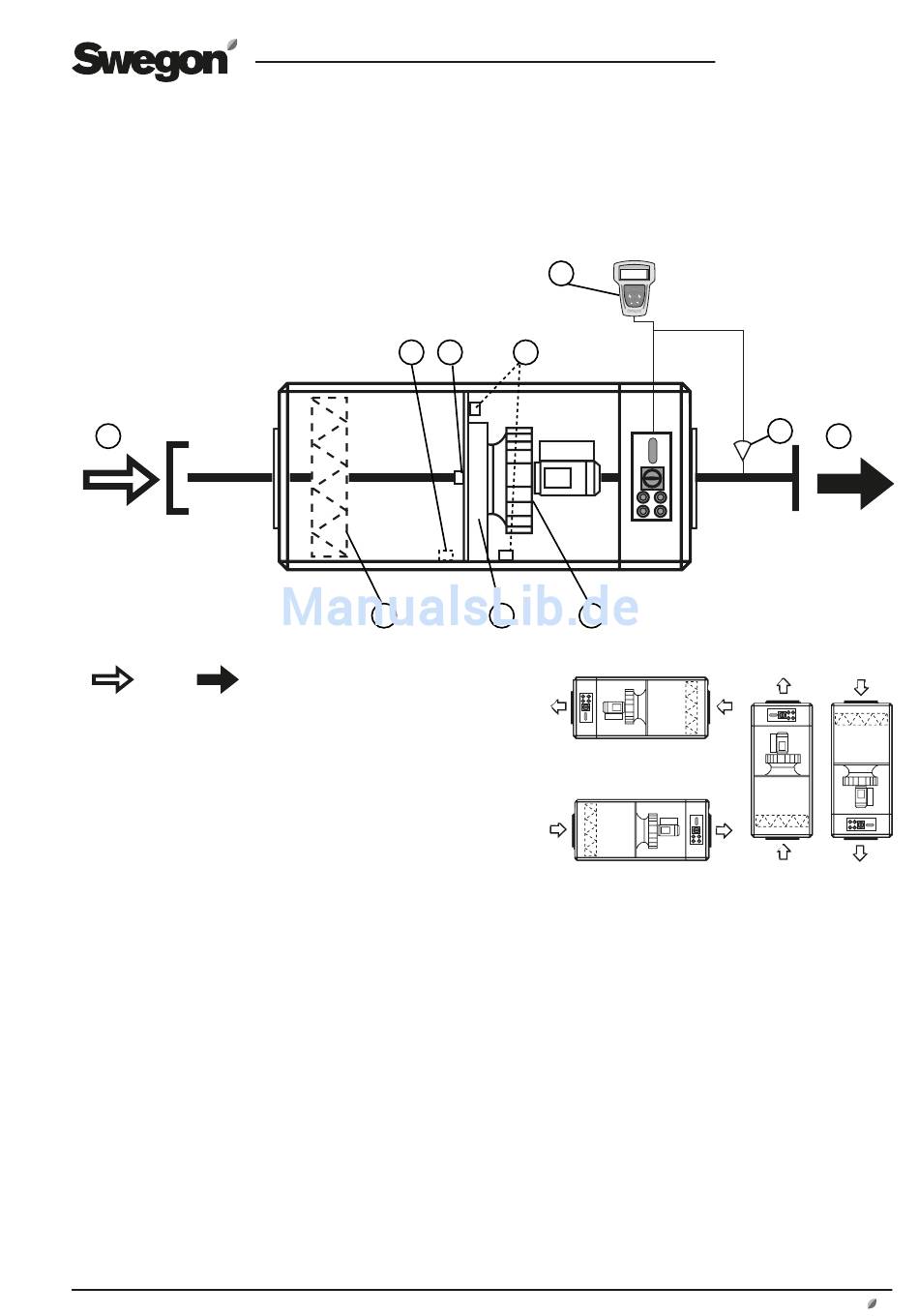

Nachstehend werden verschiedene Bauteile anhand einer vereinfachten
und schematischen Beschreibung einzeln dargestellt.
1
Außenluft Zuluft
Das Gerät wird in einer Variante entsprechend Abb. 4a
geliefert. Diese Variante kann wie in Abb. 4b dargestellt
auf verschiedene Arten aufgestellt werden. 4b.
Das Gerät ist hier als Zuluftgerät dargestellt. Bei der
Verwendung als Abluftgerät wechseln die mit * gekenn-
zeichneten Teile Funktion und Bezeichnung (d. h. die Teile
werden entsprechend der Funktion – Zuluft oder Abluft –
bezeichnet).
Position und Bezeichnung der Teile
1
AUSSENLUFT*
(Bei einem Abluftgerät Abluft)
2 Eventuell Druckfühler Zuluftfilter* (Position des
Funktionsumschalters = 3) (Bei Abluftgerät Druckfühler
Abluftfilter)
3 Temperaturfühler Außenluft/Densitätsfühler, Zuluft*
(Bei Abluftgerät Temperaturfühler Abluft/Densitätsfühler,
Abluft)
4 Druckfühler Zuluftventilator* (Position des
Funktionsumschalters = 2) (Bei Abluftgerät Druckfühler
Abluftventilator)
Änderungsrechte vorbehalten.
2 3
Abb. 4a
10
5
4
9 8
Abb. 4b
5 Bedienterminal
6 Zulufttemperaturfühler (im Zuluftkanal anzubringen)
(Wird nicht beim Abluftgerät verwendet.)
7 ZULUFT*
(Bei einem Abluftgerät Fortluft)
8 Zuluftventilator* mit Motor und Motorsteuerung (Bei
Abluftgerät Abluftventilator mir Motor und Motorsteuerung)
9 Schaltkasten mit Steuereinheit
10 Eventuell Zuluftfilter*
(Bei einem Abluftgerät Abluftfilter)
