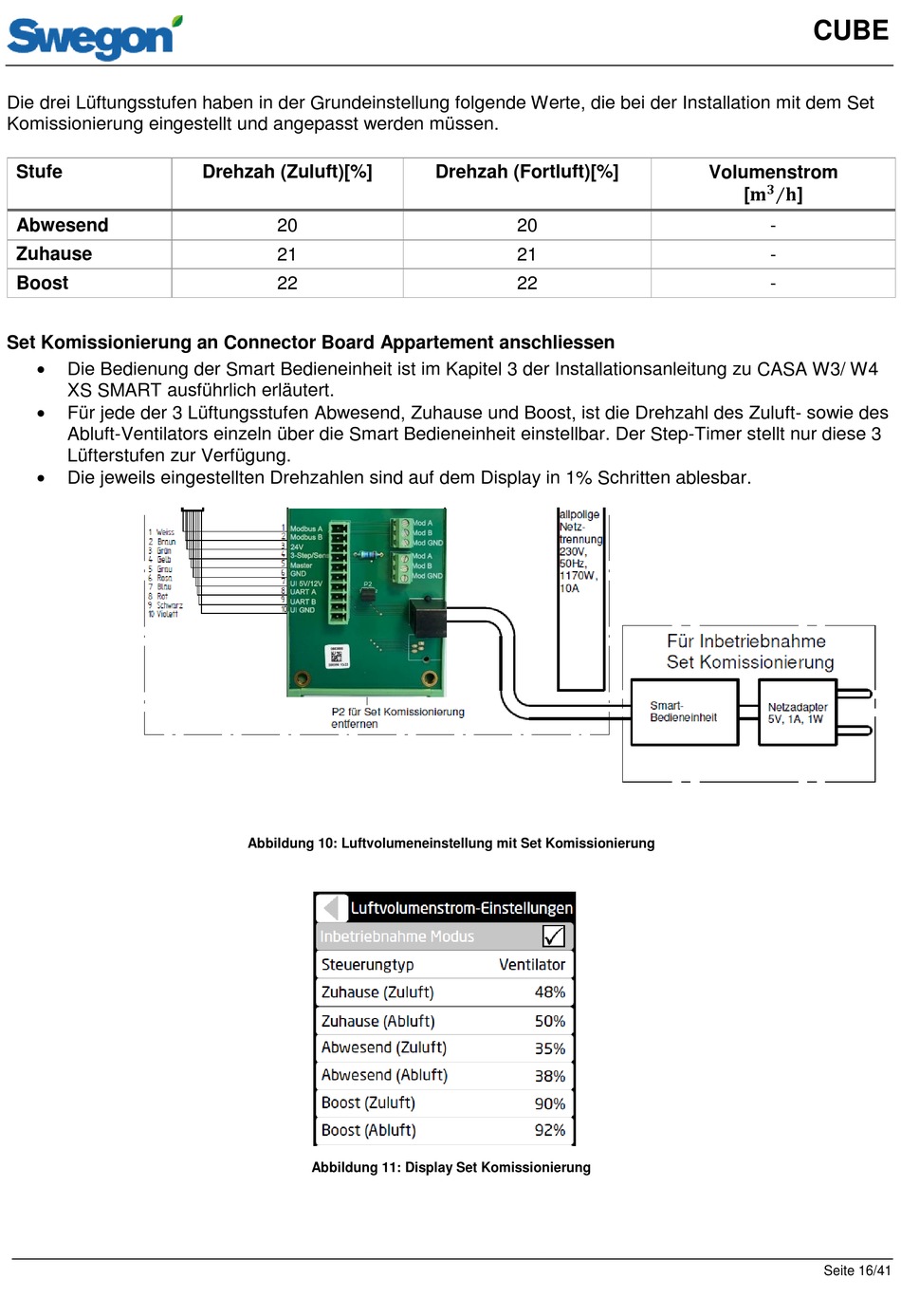

Die drei Lüftungsstufen haben in der Grundeinstellung folgende Werte, die bei der Installation mit dem Set
Komissionierung eingestellt und angepasst werden müssen.
Stufe
Abwesend
Zuhause
Boost
Set Komissionierung an Connector Board Appartement anschliessen

Die Bedienung der Smart Bedieneinheit ist im Kapitel 3 der Installationsanleitung zu CASA W3/ W4
XS SMART ausführlich erläutert.

Für jede der 3 Lüftungsstufen Abwesend, Zuhause und Boost, ist die Drehzahl des Zuluft- sowie des
Abluft-Ventilators einzeln über die Smart Bedieneinheit einstellbar. Der Step-Timer stellt nur diese 3
Lüfterstufen zur Verfügung.

Die jeweils eingestellten Drehzahlen sind auf dem Display in 1% Schritten ablesbar.
Drehzah (Zuluft)[%]
20
21
22

Abbildung 10: Luftvolumeneinstellung mit Set Komissionierung

Abbildung 11: Display Set Komissionierung

Drehzah (Fortluft)[%]
20
21
22
CUBE
Volumenstrom
��
⁄ ] ��
[��
-
-
-
Seite 16/41
