Funktionsleitfaden GOLD Version E/F,
Kombiregister
1. Allgemeines
Funktion Kombiregister werden verwendet, wenn ein gemein-
sames Register die Luft sowohl kühlt als auch heizt. Durch ein
gemeinsames Register statt eines Heizregisters und eines Kühl-
registers nimmt der Druckabfall im Zuluftkanal ab.
Die Funktion kann für Wasserregister in einem 2-Rohrsystem
(ein Ventil) oder einem 4-Rohrsystem (zwei Ventile) verwendet
werden. Sie kann auch für eine reversible Wärmepumpe oder ein
gemeinsames DX-Register verwendet werden.

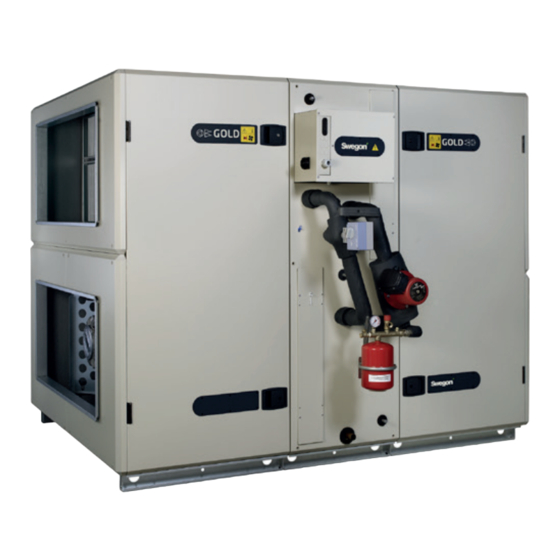

GOLD-Gerät, Kombiregister, Ventilsatz und gegebenenfalls eine
Umwälzpumpe werden im Produktauswahlprogramm AHU
Design projektiert und dimensioniert.
Änderungen vorbehalten.
2. Materialspezifikation
GOLD RX/PX/CX/SD
Gerät
Programmversion 1.26 oder später.
Kombiregister TBKA/TCKA (Luftkühler, Wasser)
oder TBKC/TCKC (Luftkühler, DX)
Funktionsmodul TBIQ-3-2-bb
bb = gewählte Kabellänge
IQlogic+
Bei einem 2-Rohrsystem und einer rever-
siblen Wärmepumpe wird 1 TBIQ verwen-
det. Bei einem 4-Rohrsystem werden 2
TBIQ verwendet.
TBVL-3/4-aaa-b
Ventilsatz
aaa = Kvs-Wert
b = Tauchfühler oder Anlegefühler
Bei einem 2-Rohrsystem wird 1 TBVL mit
Temperaturfühler Wasser verwendet.
Bei einem 4-Rohrsystem werden 2 TBVL
verwendet.
1 x mit Temperaturfühler Wasser (Heiz-
kreis) und 1 ohne Temperaturfühler
Wasser (Kühlkreis).
TBPA-5/6-aaa
Umwälzpumpe
aaa = Kapazität der Umwälz-
pumpe
Inklusive Rückschlagventil und Einregulier-
ventil.
Bei einem 2-Rohrsystem wird 1 TBPA ver-
wendet.
Bei einem 4-Rohrsystem können 1 oder
2 TBPA abhängig von der Funktion ver-
wendet werden (die Umwälzpumpe
kann auch zur Ausrüstung eines anderen
Lieferanten gehören).
TBLZ-1-27-3
Elektrisch
Anschlusssatz Wird zur Steuerung einer reversiblen
Wärmepumpe verwendet.
TBLZ-1-27-a
oder
a = Tauchfühler oder Anlegefühler
Wird verwendet, wenn Ventil und Stell-
antriebe in der Ausrüstung eines anderen
Lieferanten enthalten sind.
Vorlauffühler TBLZ-1-32 (Anlegefühler)
oder TBLZ-1-78 (Tauchfühler)
Zusätzlicher Fühler, wenn die Funktion
Kombiregister Temperaturwächter ausge-
wählt ist.
Außentemperatur- TBLZ-1-24-3
fühler Wird verwendet, wenn das GOLD-Gerät
nachts gestoppt wird und die Funktion
außentemperaturgeführte Warmhaltung
aktiviert ist.
DE.COMBICOILS.191105
