6.2

Funktionsweise

6.3

Anwendungsteile

Gebrauchsanweisung Easygraph (G/70620/XXXX/DE - Rev02)
3 Anschluss für Y-Kabel
4 Typenschild
Der OCULUS Easygraph verbindet das keratometrische Messverfahren
mit dem topographischen.
Die Messung der Hornhautoberfläche erfolgt durch ein an der Hornhaut
reflektiertes Ringsystem. Diese Daten werden vom Computer ausgewer-
tet.
Hinweis
Datenmissbrauch
Die Firma OCULUS Optikgeräte GmbH haftet nicht für die Weiterver-
wendung der mit dem Easygraph aufgenommenen Daten und berech-
neten Auswertungen in irgendeiner Form.
Ein Beleuchtungssystem mit einem speziellen Reflektor beleuchtet von
hinten eine mit konzentrischen Kreisen versehene, transparente Kalotte.
Das Bild dieser Kalotte wird vom gegenübergestellten Auge des Pro-
banden reflektiert.
Dieses virtuelle Bild wird durch ein Präzisions-Objektiv und eine nach-
geschaltete CCD-Kamera aufgenommen.
Alle Verzeichnungen, die durch die abweichenden Krümmungsradien
des Probandenauges sichtbar werden, stehen damit für den Messvor-
gang zur Verfügung.
Das zunächst analog entstandene Bild wird im Messteil zur Auswertung
aufbereitet, d. h. es steht digitalisiert und komprimiert für die Bearbei-
tung im PC zur Verfügung.
Hat der PC den entsprechenden Datensatz eines Messbildes erhalten,
entwickelt er daraus ein topographisches Bild der Cornea.
Er zeigt das Messergebnis auf dem Monitor, als farbige Darstellung, als
Diagramm und als räumliches Bild.
p

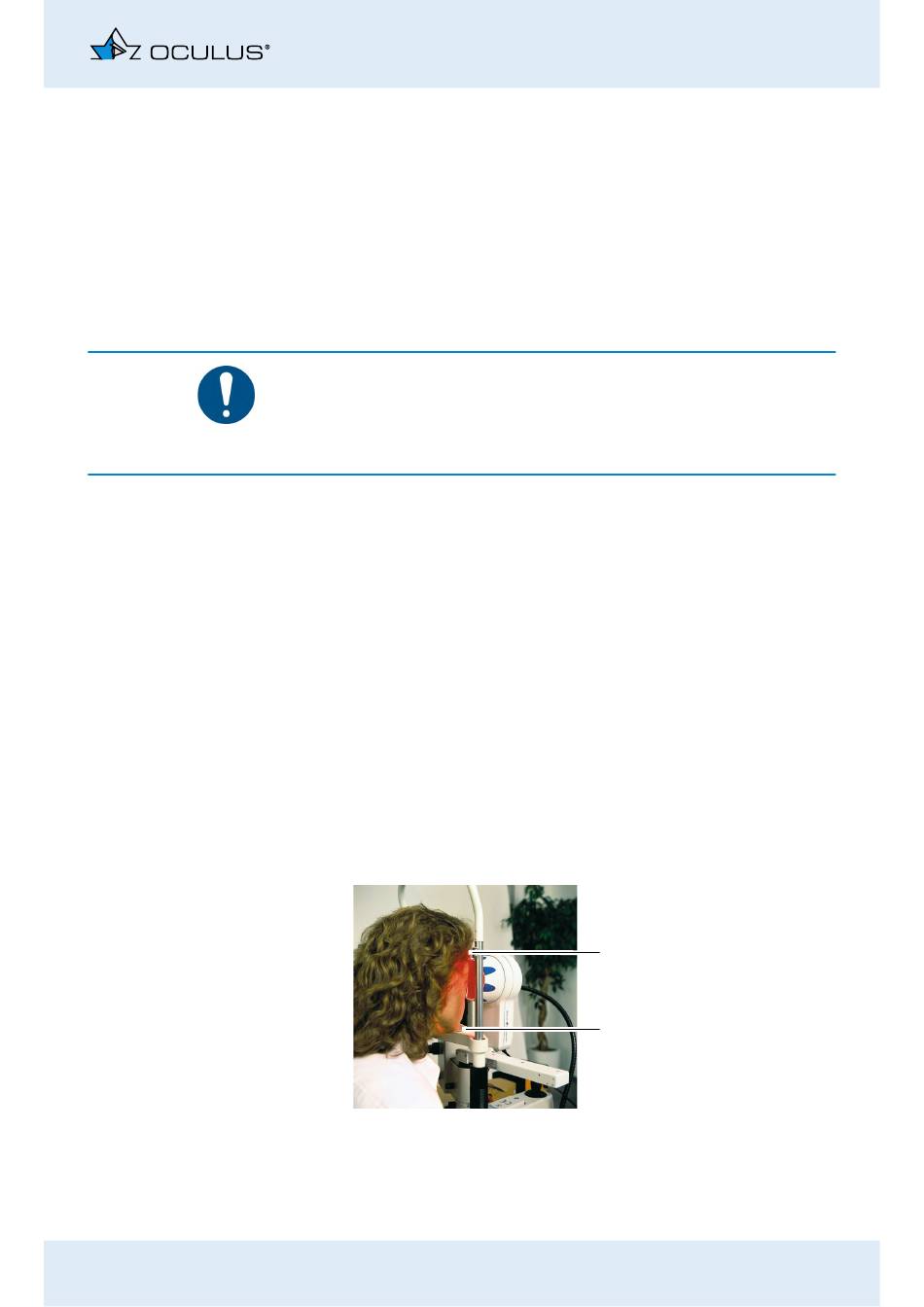

Abb. 6-2: Anwendungsteile
1 Stirnstütze
6 Gerätebeschreibung
7 Kalotte
1
2
2 Kinnstütze
