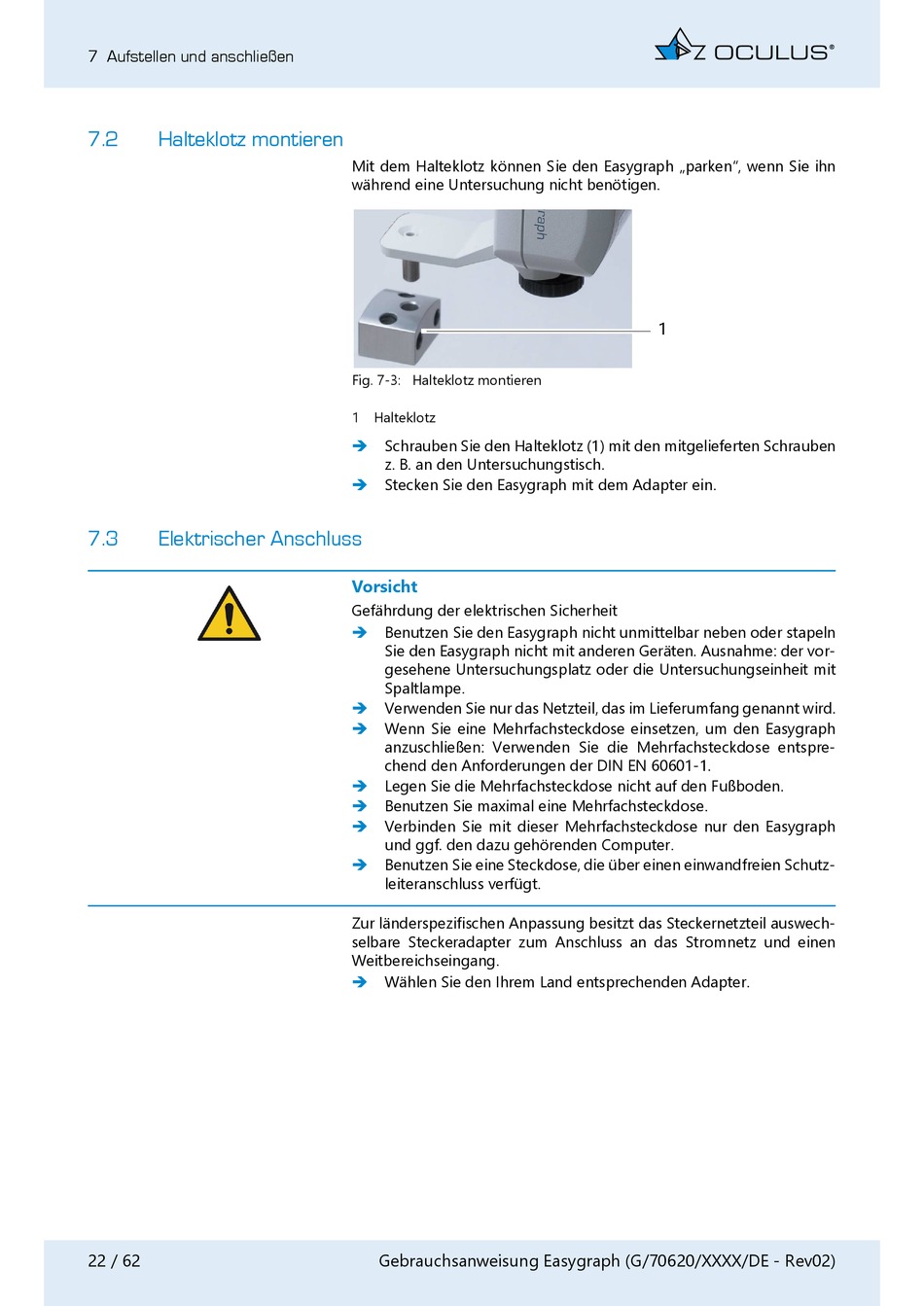

7 Aufstellen und anschließen
7.2

Halteklotz montieren

7.3

Elektrischer Anschluss

22 / 62
Mit dem Halteklotz können Sie den Easygraph „parken", wenn Sie ihn
während eine Untersuchung nicht benötigen.
Fig. 7-3: Halteklotz montieren
1 Halteklotz
Schrauben Sie den Halteklotz (1) mit den mitgelieferten Schrauben

z. B. an den Untersuchungstisch.
Stecken Sie den Easygraph mit dem Adapter ein.

Vorsicht
Gefährdung der elektrischen Sicherheit
Benutzen Sie den Easygraph nicht unmittelbar neben oder stapeln

Sie den Easygraph nicht mit anderen Geräten. Ausnahme: der vor-
gesehene Untersuchungsplatz oder die Untersuchungseinheit mit
Spaltlampe.
Verwenden Sie nur das Netzteil, das im Lieferumfang genannt wird.

Wenn Sie eine Mehrfachsteckdose einsetzen, um den Easygraph

anzuschließen: Verwenden Sie die Mehrfachsteckdose entspre-
chend den Anforderungen der DIN EN 60601-1.
Legen Sie die Mehrfachsteckdose nicht auf den Fußboden.

Benutzen Sie maximal eine Mehrfachsteckdose.

Verbinden Sie mit dieser Mehrfachsteckdose nur den Easygraph

und ggf. den dazu gehörenden Computer.
Benutzen Sie eine Steckdose, die über einen einwandfreien Schutz-

leiteranschluss verfügt.
Zur länderspezifischen Anpassung besitzt das Steckernetzteil auswech-
selbare Steckeradapter zum Anschluss an das Stromnetz und einen
Weitbereichseingang.
Wählen Sie den Ihrem Land entsprechenden Adapter.

Gebrauchsanweisung Easygraph (G/70620/XXXX/DE - Rev02)
