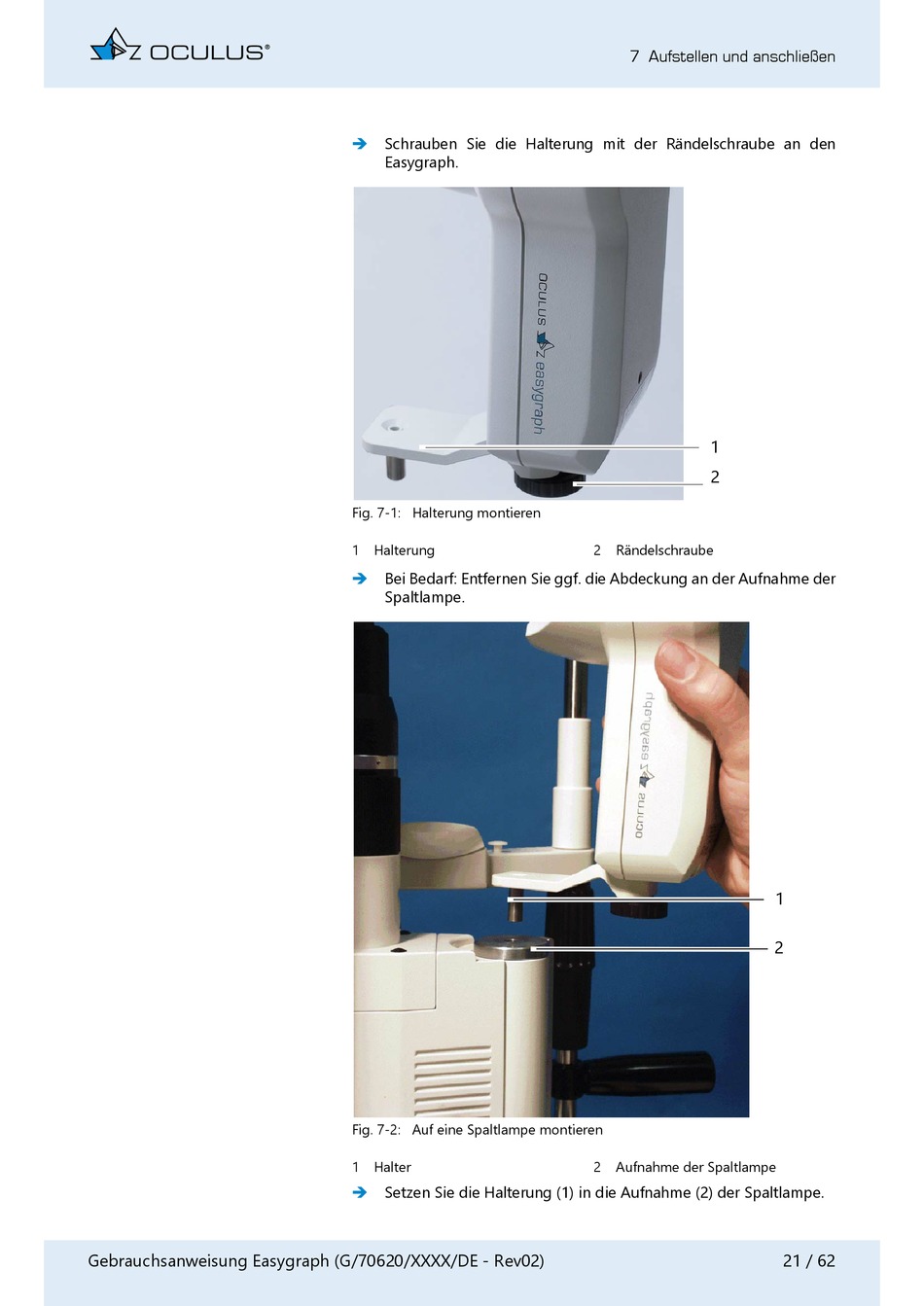

Schrauben Sie die Halterung mit der Rändelschraube an den

Easygraph.
Fig. 7-1: Halterung montieren
1 Halterung
Bei Bedarf: Entfernen Sie ggf. die Abdeckung an der Aufnahme der

Spaltlampe.
Fig. 7-2: Auf eine Spaltlampe montieren
1 Halter
Setzen Sie die Halterung (1) in die Aufnahme (2) der Spaltlampe.

7 Aufstellen und anschließen
1
2
2 Rändelschraube
2 Aufnahme der Spaltlampe
1
2
