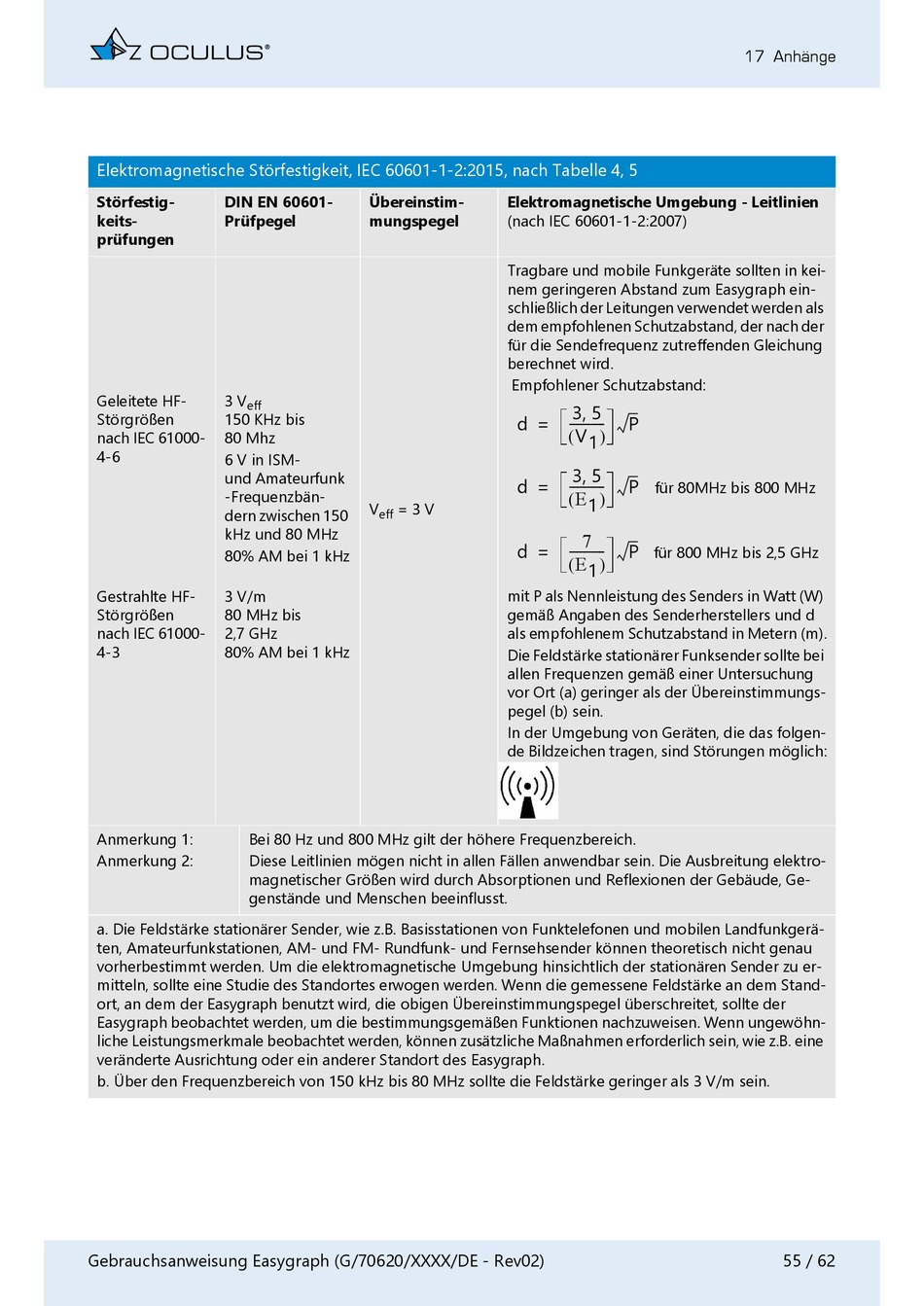

OCULUS Easygraph Gebrauchsanweisung Seite 55

Elektromagnetische Störfestigkeit, IEC 60601-1-2:2015, nach Tabelle 4, 5
Störfestig- DIN EN 60601-
keits- Prüfpegel
prüfungen
Geleitete HF- 3 V
eff
Störgrößen 150 KHz bis
nach IEC 61000- 80 Mhz
4-6
6 V in ISM-
und Amateurfunk
-Frequenzbän-
dern zwischen 150
kHz und 80 MHz
80% AM bei 1 kHz
Gestrahlte HF- 3 V/m
Störgrößen 80 MHz bis
nach IEC 61000- 2,7 GHz
4-3 80% AM bei 1 kHz
Anmerkung 1: Bei 80 Hz und 800 MHz gilt der höhere Frequenzbereich.
Anmerkung 2: Diese Leitlinien mögen nicht in allen Fällen anwendbar sein. Die Ausbreitung elektro-
magnetischer Größen wird durch Absorptionen und Reflexionen der Gebäude, Ge-
genstände und Menschen beeinflusst.
a. Die Feldstärke stationärer Sender, wie z.B. Basisstationen von Funktelefonen und mobilen Landfunkgerä-
ten, Amateurfunkstationen, AM- und FM- Rundfunk- und Fernsehsender können theoretisch nicht genau
vorherbestimmt werden. Um die elektromagnetische Umgebung hinsichtlich der stationären Sender zu er-
mitteln, sollte eine Studie des Standortes erwogen werden. Wenn die gemessene Feldstärke an dem Stand-
ort, an dem der Easygraph benutzt wird, die obigen Übereinstimmungspegel überschreitet, sollte der
Easygraph beobachtet werden, um die bestimmungsgemäßen Funktionen nachzuweisen. Wenn ungewöhn-
liche Leistungsmerkmale beobachtet werden, können zusätzliche Maßnahmen erforderlich sein, wie z.B. eine
veränderte Ausrichtung oder ein anderer Standort des Easygraph.
b. Über den Frequenzbereich von 150 kHz bis 80 MHz sollte die Feldstärke geringer als 3 V/m sein.
Gebrauchsanweisung Easygraph (G/70620/XXXX/DE - Rev02)
Übereinstim- Elektromagnetische Umgebung - Leitlinien
mungspegel (nach IEC 60601-1-2:2007)
Tragbare und mobile Funkgeräte sollten in kei-
nem geringeren Abstand zum Easygraph ein-
schließlich der Leitungen verwendet werden als
dem empfohlenen Schutzabstand, der nach der
für die Sendefrequenz zutreffenden Gleichung
berechnet wird.
Empfohlener Schutzabstand:
d =
d =
V = 3 V
eff
d =
mit P als Nennleistung des Senders in Watt (W)
gemäß Angaben des Senderherstellers und d
als empfohlenem Schutzabstand in Metern (m).
Die Feldstärke stationärer Funksender sollte bei
allen Frequenzen gemäß einer Untersuchung
vor Ort (a) geringer als der Übereinstimmungs-
pegel (b) sein.
In der Umgebung von Geräten, die das folgen-
de Bildzeichen tragen, sind Störungen möglich:
3 5 ,
--------- -
P
V 1
 
3 5 ,
--------- -
P
für 80MHz bis 800 MHz
 E 1 
7
---- ----- -
P
für 800 MHz bis 2,5 GHz
 E 1 
