11 Reinigung, Desinfektion und Instandhaltung

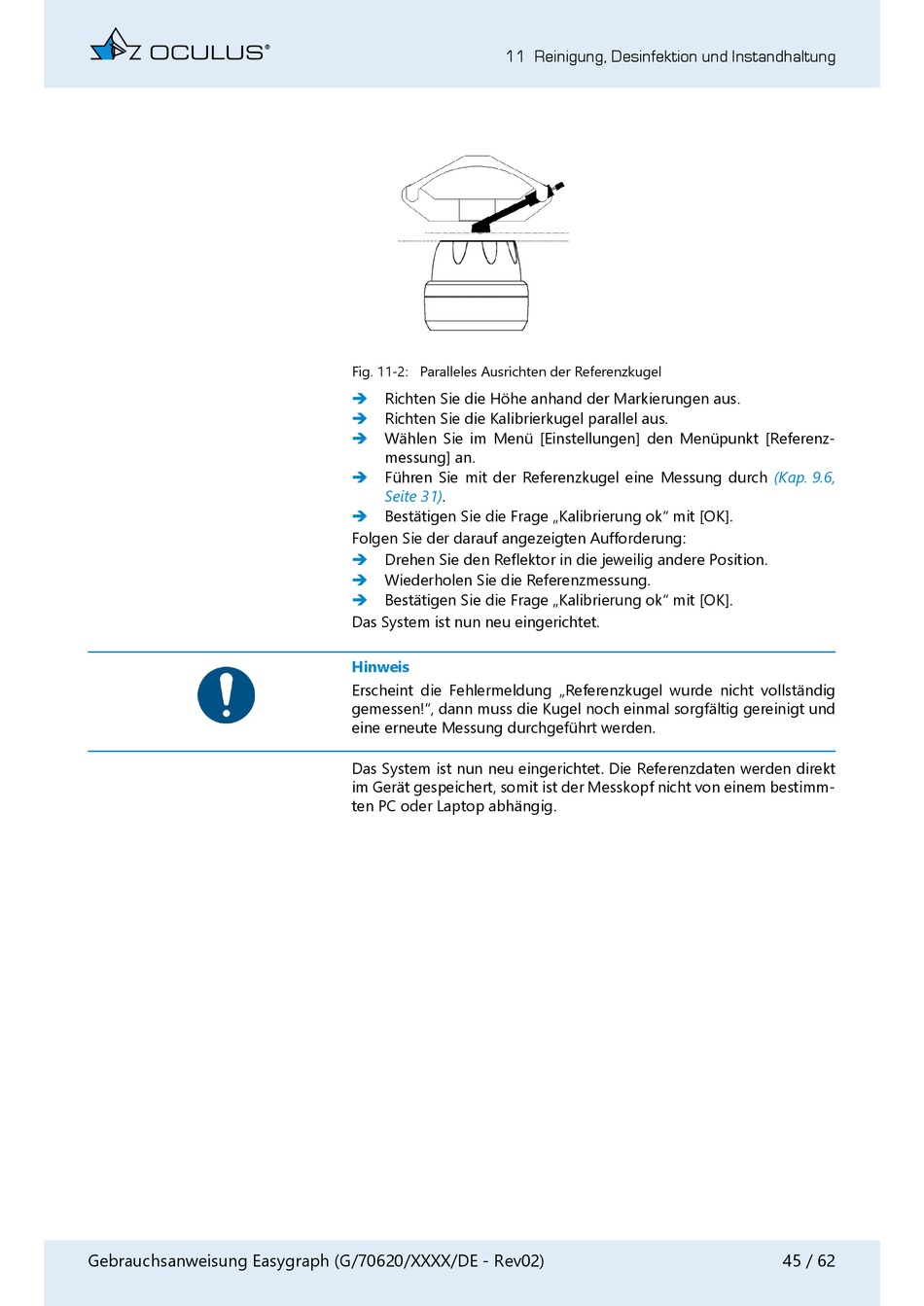

Fig. 11-2: Paralleles Ausrichten der Referenzkugel
Richten Sie die Höhe anhand der Markierungen aus.

Richten Sie die Kalibrierkugel parallel aus.

Wählen Sie im Menü [Einstellungen] den Menüpunkt [Referenz-

messung] an.
Führen Sie mit der Referenzkugel eine Messung durch

Seite 31).
Bestätigen Sie die Frage „Kalibrierung ok" mit [OK].

Folgen Sie der darauf angezeigten Aufforderung:
Drehen Sie den Reflektor in die jeweilig andere Position.

Wiederholen Sie die Referenzmessung.

Bestätigen Sie die Frage „Kalibrierung ok" mit [OK].

Das System ist nun neu eingerichtet.
Hinweis
Erscheint die Fehlermeldung „Referenzkugel wurde nicht vollständig
gemessen!", dann muss die Kugel noch einmal sorgfältig gereinigt und
eine erneute Messung durchgeführt werden.
Das System ist nun neu eingerichtet. Die Referenzdaten werden direkt
im Gerät gespeichert, somit ist der Messkopf nicht von einem bestimm-
ten PC oder Laptop abhängig.
(Kap. 9.6,
