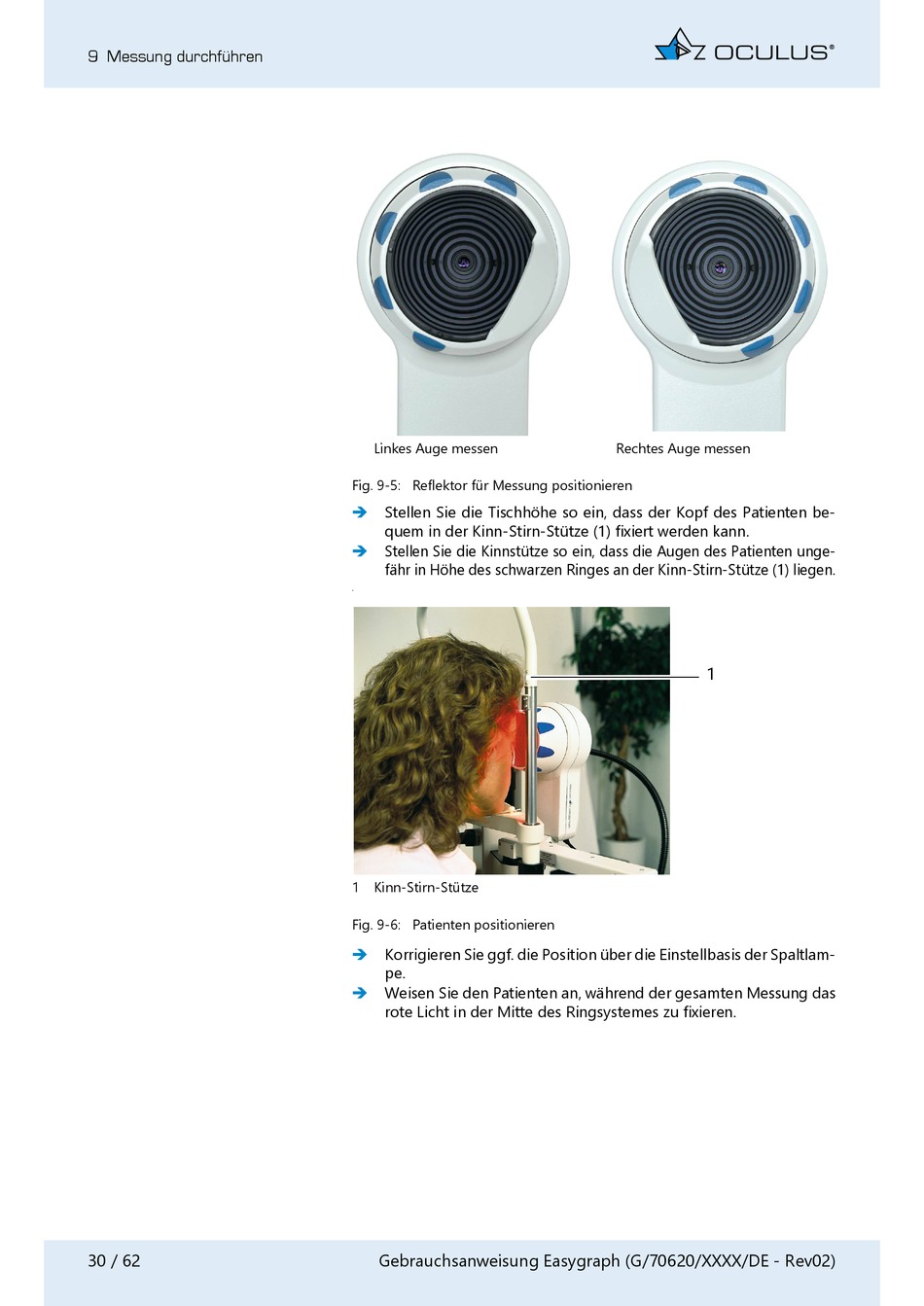

OCULUS Easygraph Gebrauchsanweisung Seite 30

9 Messung durchführen
30 / 62
Linkes Auge messen
Fig. 9-5: Reflektor für Messung positionieren
Stellen Sie die Tischhöhe so ein, dass der Kopf des Patienten be-

quem in der Kinn-Stirn-Stütze (1) fixiert werden kann.
Stellen Sie die Kinnstütze so ein, dass die Augen des Patienten unge-

fähr in Höhe des schwarzen Ringes an der Kinn-Stirn-Stütze (1) liegen.
.
1 Kinn-Stirn-Stütze
Fig. 9-6: Patienten positionieren
Korrigieren Sie ggf. die Position über die Einstellbasis der Spaltlam-

pe.
Weisen Sie den Patienten an, während der gesamten Messung das

rote Licht in der Mitte des Ringsystemes zu fixieren.
Gebrauchsanweisung Easygraph (G/70620/XXXX/DE - Rev02)
Rechtes Auge messen
1
