Starten Der Untersuchung - Oculus Easygraph Gebrauchsanweisung
Mess- und auswertsystem für die hornhaut-topographie
Inhaltsverzeichnis
9.6
Starten der Untersuchung
4
1 Schaltfläche [Schließen]
2 Schaltfläche [Messung freigeben]

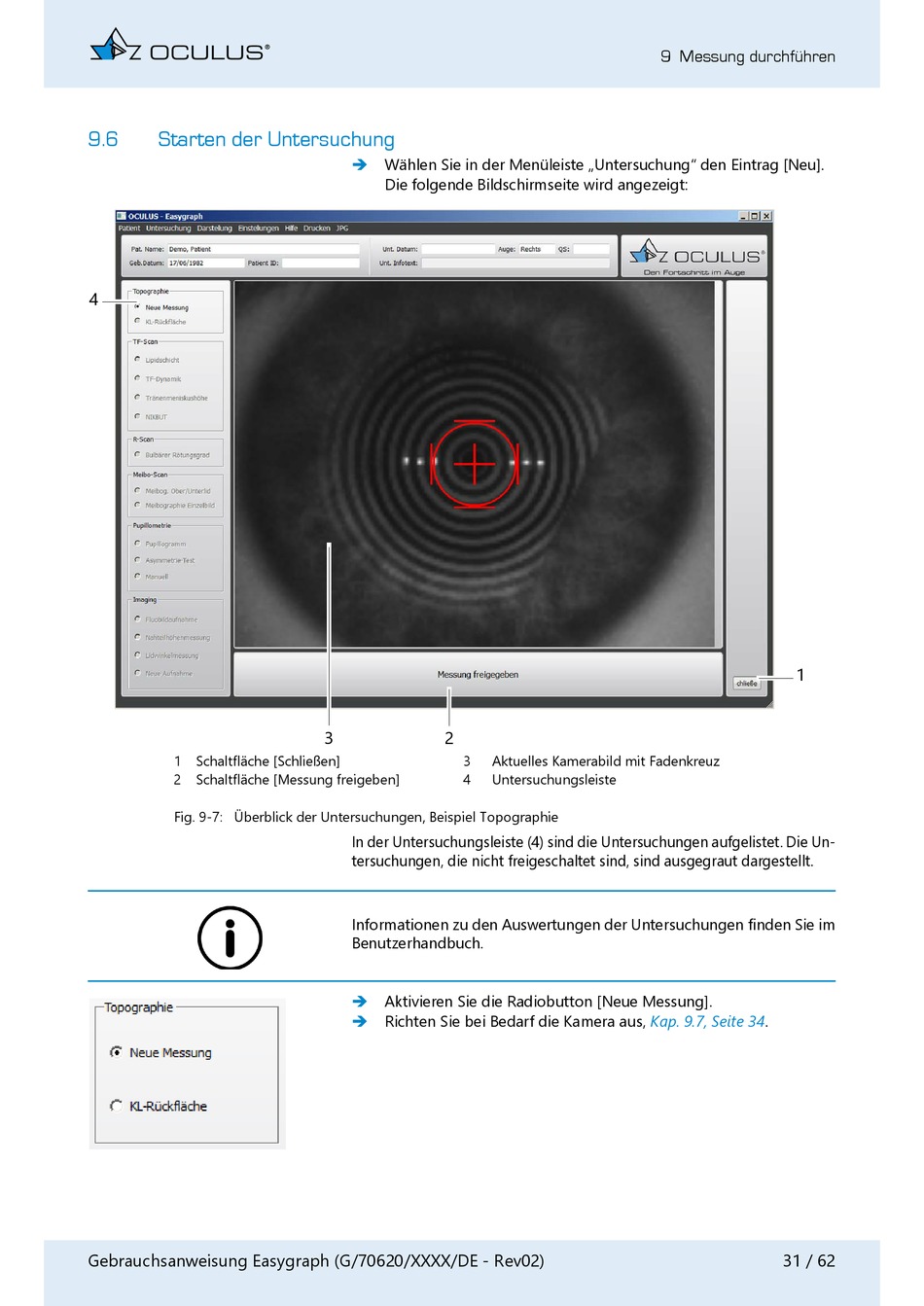

Fig. 9-7: Überblick der Untersuchungen, Beispiel Topographie
Gebrauchsanweisung Easygraph (G/70620/XXXX/DE - Rev02)
Wählen Sie in der Menüleiste „Untersuchung" den Eintrag [Neu].
Die folgende Bildschirmseite wird angezeigt:
3
2
3
Aktuelles Kamerabild mit Fadenkreuz
4
Untersuchungsleiste
In der Untersuchungsleiste (4) sind die Untersuchungen aufgelistet. Die Un-
tersuchungen, die nicht freigeschaltet sind, sind ausgegraut dargestellt.
Informationen zu den Auswertungen der Untersuchungen finden Sie im
Benutzerhandbuch.
Aktivieren Sie die Radiobutton [Neue Messung].
Richten Sie bei Bedarf die Kamera aus,
9 Messung durchführen
1
Kap. 9.7, Seite
34.
31 / 62
Inhaltsverzeichnis
