9 Messung durchführen
9.6.1

Manuelle Messung

32 / 62

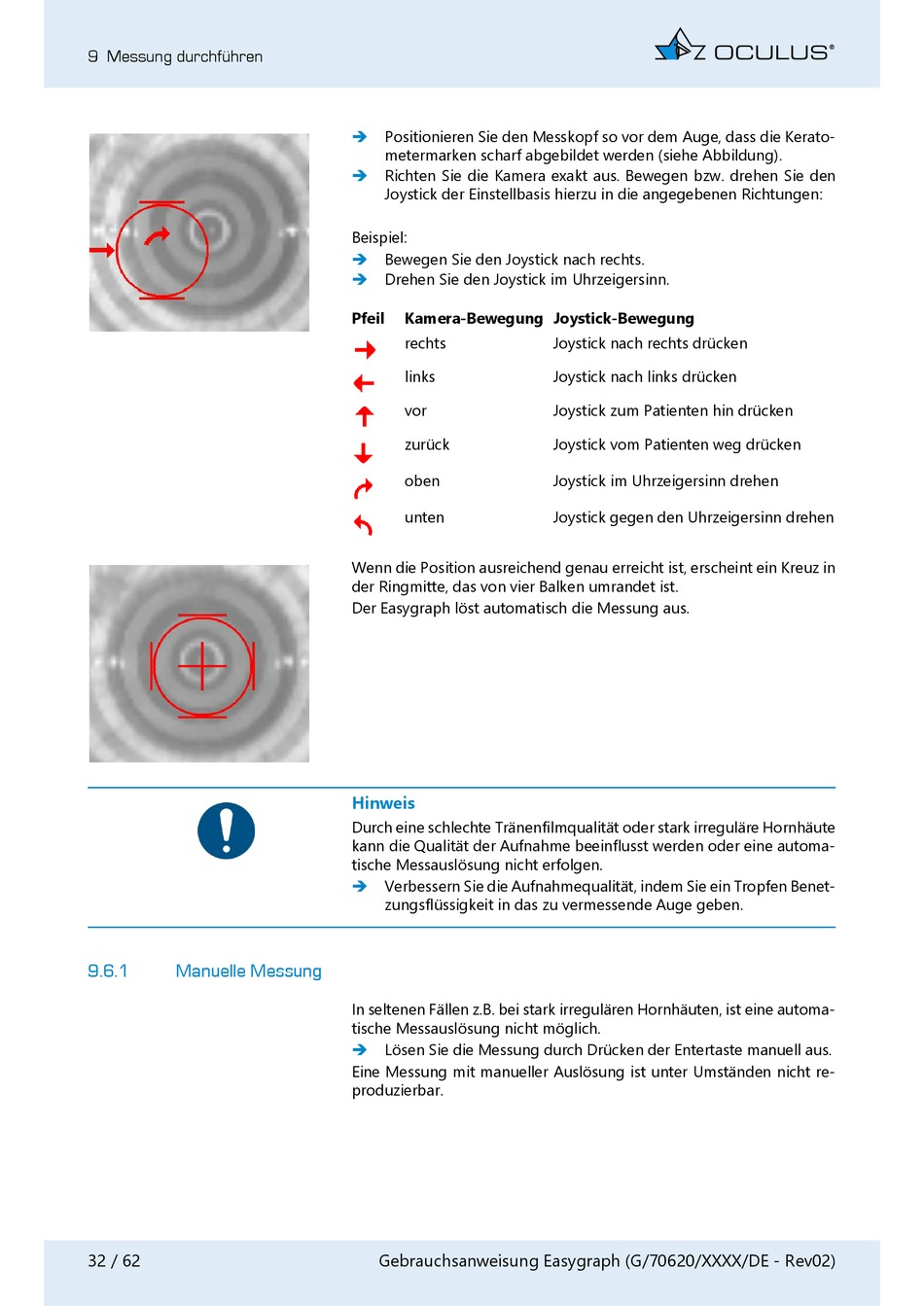

Positionieren Sie den Messkopf so vor dem Auge, dass die Kerato-

metermarken scharf abgebildet werden (siehe Abbildung).
Richten Sie die Kamera exakt aus. Bewegen bzw. drehen Sie den

Joystick der Einstellbasis hierzu in die angegebenen Richtungen:
Beispiel:
Bewegen Sie den Joystick nach rechts.

Drehen Sie den Joystick im Uhrzeigersinn.

Pfeil Kamera-Bewegung Joystick-Bewegung
rechts
links
vor
zurück
oben
unten
Wenn die Position ausreichend genau erreicht ist, erscheint ein Kreuz in
der Ringmitte, das von vier Balken umrandet ist.
Der Easygraph löst automatisch die Messung aus.
Hinweis
Durch eine schlechte Tränenfilmqualität oder stark irreguläre Hornhäute
kann die Qualität der Aufnahme beeinflusst werden oder eine automa-
tische Messauslösung nicht erfolgen.
Verbessern Sie die Aufnahmequalität, indem Sie ein Tropfen Benet-

zungsflüssigkeit in das zu vermessende Auge geben.
In seltenen Fällen z.B. bei stark irregulären Hornhäuten, ist eine automa-
tische Messauslösung nicht möglich.
Lösen Sie die Messung durch Drücken der Entertaste manuell aus.

Eine Messung mit manueller Auslösung ist unter Umständen nicht re-
produzierbar.
Gebrauchsanweisung Easygraph (G/70620/XXXX/DE - Rev02)
Joystick nach rechts drücken
Joystick nach links drücken
Joystick zum Patienten hin drücken
Joystick vom Patienten weg drücken
Joystick im Uhrzeigersinn drehen
Joystick gegen den Uhrzeigersinn drehen
