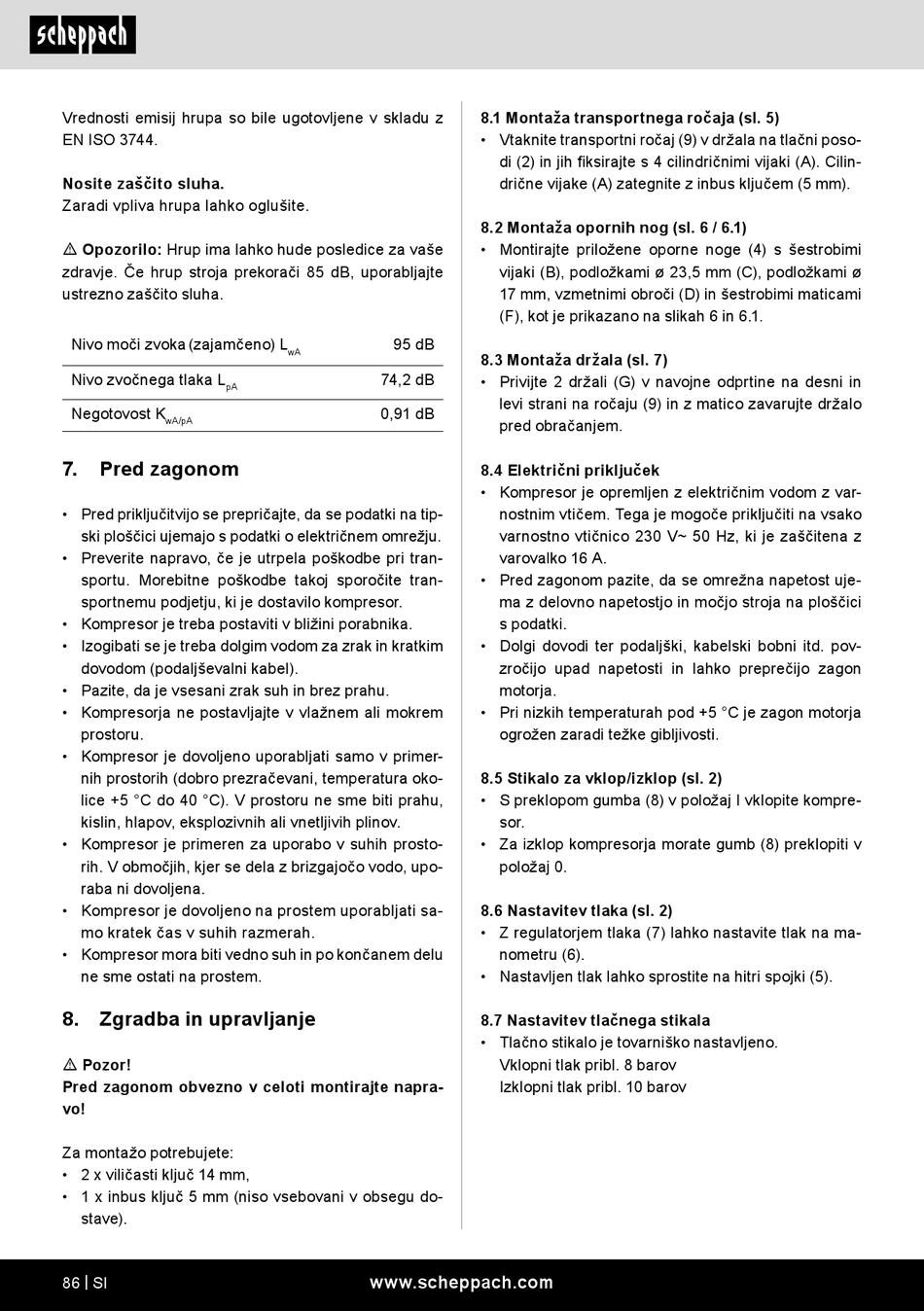

Scheppach HC24V Original Bedienungsanleitung Seite 86

Vrednosti emisij hrupa so bile ugotovljene v skladu z
EN ISO 3744.
Nosite zaščito sluha.
Zaradi vpliva hrupa lahko oglušite.
m Opozorilo: Hrup ima lahko hude posledice za vaše
zdravje. Če hrup stroja prekorači 85 dB, uporabljajte
ustrezno zaščito sluha.
Nivo moči zvoka (zajamčeno) L
Nivo zvočnega tlaka L
pA
Negotovost K
wA/pA
7. Pred zagonom
• Pred priključitvijo se prepričajte, da se podatki na tip-
ski ploščici ujemajo s podatki o električnem omrežju.
• Preverite napravo, če je utrpela poškodbe pri tran-
sportu. Morebitne poškodbe takoj sporočite tran-
sportnemu podjetju, ki je dostavilo kompresor.
• Kompresor je treba postaviti v bližini porabnika.
• Izogibati se je treba dolgim vodom za zrak in kratkim
dovodom (podaljševalni kabel).
• Pazite, da je vsesani zrak suh in brez prahu.
• Kompresorja ne postavljajte v vlažnem ali mokrem
prostoru.
• Kompresor je dovoljeno uporabljati samo v primer-
nih prostorih (dobro prezračevani, temperatura oko-
lice +5 °C do 40 °C). V prostoru ne sme biti prahu,
kislin, hlapov, eksplozivnih ali vnetljivih plinov.
• Kompresor je primeren za uporabo v suhih prosto-
rih. V območjih, kjer se dela z brizgajočo vodo, upo-
raba ni dovoljena.
• Kompresor je dovoljeno na prostem uporabljati sa-
mo kratek čas v suhih razmerah.
• Kompresor mora biti vedno suh in po končanem delu
ne sme ostati na prostem.
8. Zgradba in upravljanje
m Pozor!
Pred zagonom obvezno v celoti montirajte napra-
vo!
Za montažo potrebujete:
• 2 x viličasti ključ 14 mm,
• 1 x inbus ključ 5 mm (niso vsebovani v obsegu do-
stave).
86 | SI
95 dB
wA
74,2 dB
0,91 dB
www.scheppach.com
8.1 Montaža transportnega ročaja (sl. 5)
• Vtaknite transportni ročaj (9) v držala na tlačni poso-
di (2) in jih fiksirajte s 4 cilindričnimi vijaki (A). Cilin-
drične vijake (A) zategnite z inbus ključem (5 mm).
8.2 Montaža opornih nog (sl. 6 / 6.1)
• Montirajte priložene oporne noge (4) s šestrobimi
vijaki (B), podložkami ø 23,5 mm (C), podložkami ø
17 mm, vzmetnimi obroči (D) in šestrobimi maticami
(F), kot je prikazano na slikah 6 in 6.1.
8.3 Montaža držala (sl. 7)
• Privijte 2 držali (G) v navojne odprtine na desni in
levi strani na ročaju (9) in z matico zavarujte držalo
pred obračanjem.
8.4 Električni priključek
• Kompresor je opremljen z električnim vodom z var-
nostnim vtičem. Tega je mogoče priključiti na vsako
varnostno vtičnico 230 V~ 50 Hz, ki je zaščitena z
varovalko 16 A.
• Pred zagonom pazite, da se omrežna napetost uje-
ma z delovno napetostjo in močjo stroja na ploščici
s podatki.
• Dolgi dovodi ter podaljški, kabelski bobni itd. pov-
zročijo upad napetosti in lahko preprečijo zagon
motorja.
• Pri nizkih temperaturah pod +5 °C je zagon motorja
ogrožen zaradi težke gibljivosti.
8.5 Stikalo za vklop/izklop (sl. 2)
• S preklopom gumba (8) v položaj I vklopite kompre-
sor.
• Za izklop kompresorja morate gumb (8) preklopiti v
položaj 0.
8.6 Nastavitev tlaka (sl. 2)
• Z regulatorjem tlaka (7) lahko nastavite tlak na ma-
nometru (6).
• Nastavljen tlak lahko sprostite na hitri spojki (5).
8.7 Nastavitev tlačnega stikala
• Tlačno stikalo je tovarniško nastavljeno.
Vklopni tlak pribl. 8 barov
Izklopni tlak pribl. 10 barov
