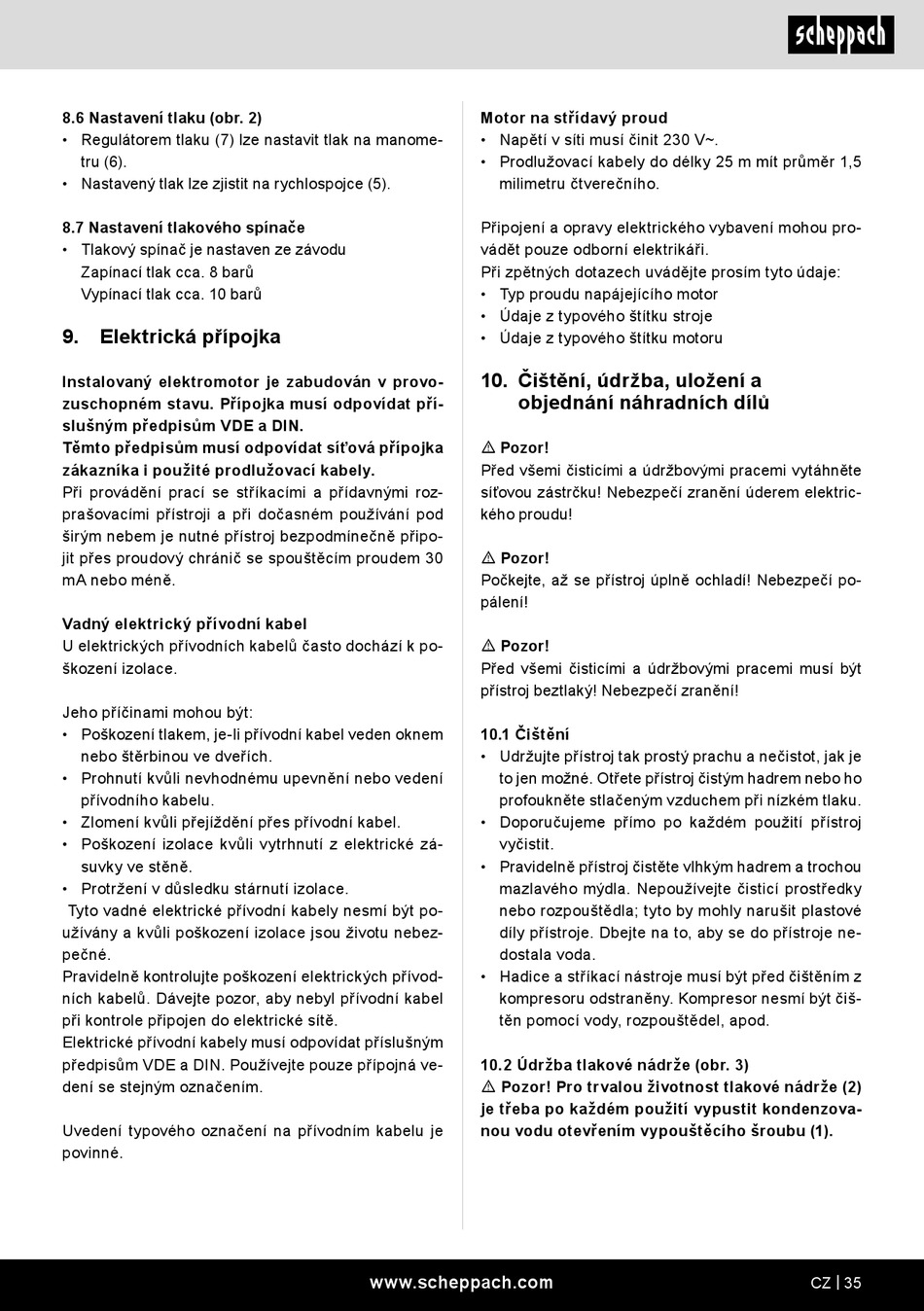

Scheppach HC24V Original Bedienungsanleitung Seite 35

8.6 Nastavení tlaku (obr. 2)
• Regulátorem tlaku (7) lze nastavit tlak na manome-
tru (6).
• Nastavený tlak lze zjistit na rychlospojce (5).
8.7 Nastavení tlakového spínače
• Tlakový spínač je nastaven ze závodu
Zapínací tlak cca. 8 barů
Vypínací tlak cca. 10 barů
9. Elektrická přípojka
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka
zákazníka i použité prodlužovací kabely.
Při provádění prací se stříkacími a přídavnými roz-
prašovacími přístroji a při dočasném používání pod
širým nebem je nutné přístroj bezpodmínečně připo-
jit přes proudový chránič se spouštěcím proudem 30
mA nebo méně.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zá-
suvky ve stěně.
• Protržení v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být po-
užívány a kvůli poškození izolace jsou životu nebez-
pečné.
Pravidelně kontrolujte poškození elektrických přívod-
ních kabelů. Dávejte pozor, aby nebyl přívodní kabel
při kontrole připojen do elektrické sítě.
Elektrické přívodní kabely musí odpovídat příslušným
předpisům VDE a DIN. Používejte pouze přípojná ve-
dení se stejným označením.
Uvedení typového označení na přívodním kabelu je
povinné.
Motor na střídavý proud
• Napětí v síti musí činit 230 V~.
• Prodlužovací kabely do délky 25 m mít průměr 1,5
milimetru čtverečního.
Připojení a opravy elektrického vybavení mohou pro-
vádět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru
10. Čištění, údržba, uložení a
objednání náhradních dílů
m Pozor!
Před všemi čisticími a údržbovými pracemi vytáhněte
síťovou zástrčku! Nebezpečí zranění úderem elektric-
kého proudu!
m Pozor!
Počkejte, až se přístroj úplně ochladí! Nebezpečí po-
pálení!
m Pozor!
Před všemi čisticími a údržbovými pracemi musí být
přístroj beztlaký! Nebezpečí zranění!
10.1 Čištění
• Udržujte přístroj tak prostý prachu a nečistot, jak je
to jen možné. Otřete přístroj čistým hadrem nebo ho
profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použití přístroj
vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou
mazlavého mýdla. Nepoužívejte čisticí prostředky
nebo rozpouštědla; tyto by mohly narušit plastové
díly přístroje. Dbejte na to, aby se do přístroje ne-
dostala voda.
• Hadice a stříkací nástroje musí být před čištěním z
kompresoru odstraněny. Kompresor nesmí být čiš-
těn pomocí vody, rozpouštědel, apod.
10.2 Údržba tlakové nádrže (obr. 3)
m Pozor! Pro trvalou životnost tlakové nádrže (2)
je třeba po každém použití vypustit kondenzova-
nou vodu otevřením vypouštěcího šroubu (1).
