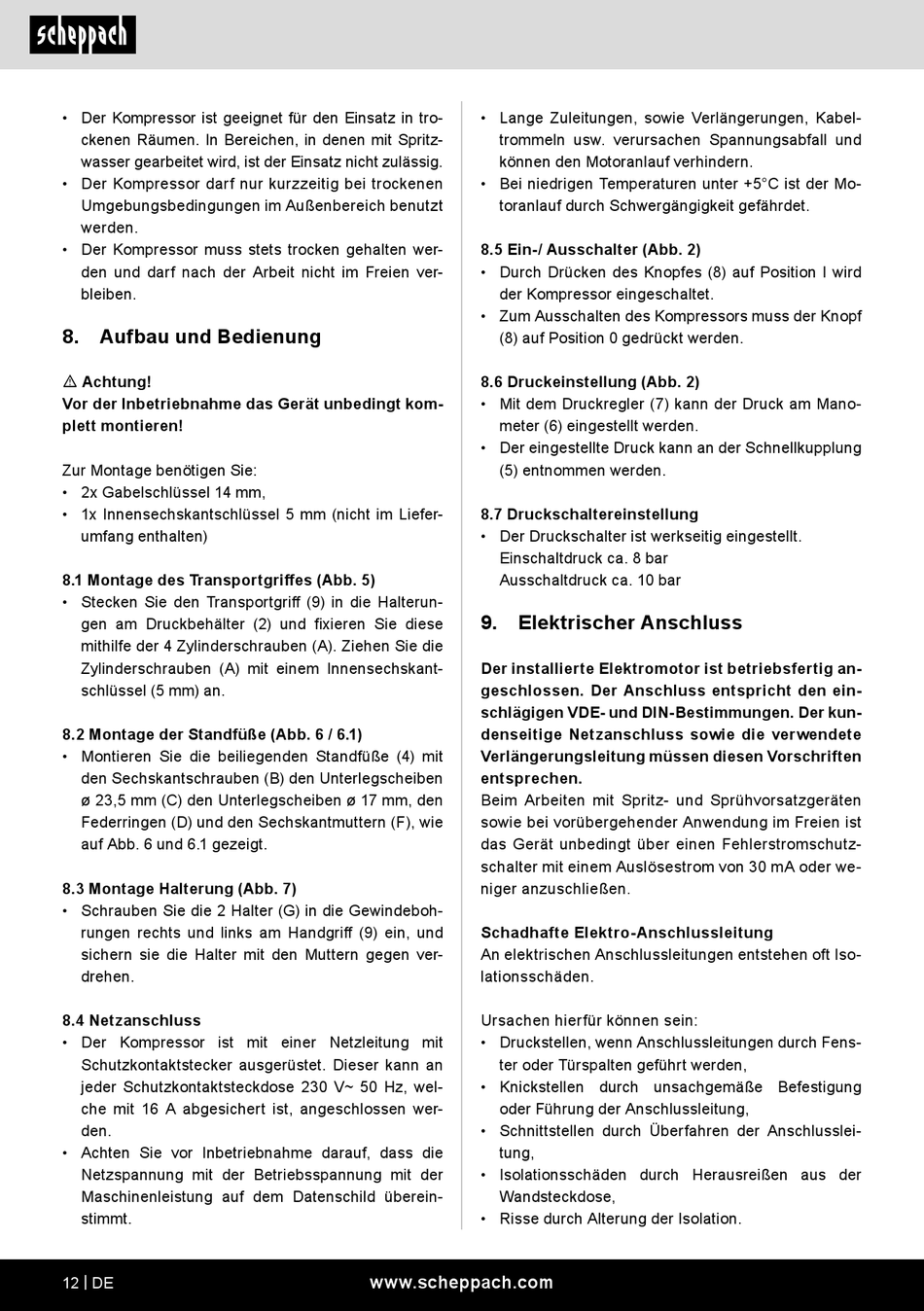

Scheppach HC24V Original Bedienungsanleitung Seite 12

• Der Kompressor ist geeignet für den Einsatz in tro-
ckenen Räumen. In Bereichen, in denen mit Spritz-
wasser gearbeitet wird, ist der Einsatz nicht zulässig.
• Der Kompressor darf nur kurzzeitig bei trockenen
Umgebungsbedingungen im Außenbereich benutzt
werden.
• Der Kompressor muss stets trocken gehalten wer-
den und darf nach der Arbeit nicht im Freien ver-
bleiben.
8. Aufbau und Bedienung
m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Zur Montage benötigen Sie:
• 2x Gabelschlüssel 14 mm,
• 1x Innensechskantschlüssel 5 mm (nicht im Liefer-
umfang enthalten)
8.1 Montage des Transportgriffes (Abb. 5)
• Stecken Sie den Transportgriff (9) in die Halterun-
gen am Druckbehälter (2) und fixieren Sie diese
mithilfe der 4 Zylinderschrauben (A). Ziehen Sie die
Zylinderschrauben (A) mit einem Innensechskant-
schlüssel (5 mm) an.
8.2 Montage der Standfüße (Abb. 6 / 6.1)
• Montieren Sie die beiliegenden Standfüße (4) mit
den Sechskantschrauben (B) den Unterlegscheiben
ø 23,5 mm (C) den Unterlegscheiben ø 17 mm, den
Federringen (D) und den Sechskantmuttern (F), wie
auf Abb. 6 und 6.1 gezeigt.
8.3 Montage Halterung (Abb. 7)
• Schrauben Sie die 2 Halter (G) in die Gewindeboh-
rungen rechts und links am Handgriff (9) ein, und
sichern sie die Halter mit den Muttern gegen ver-
drehen.
8.4 Netzanschluss
• Der Kompressor ist mit einer Netzleitung mit
Schutzkontaktstecker ausgerüstet. Dieser kann an
jeder Schutzkontaktsteckdose 230 V~ 50 Hz, wel-
che mit 16 A abgesichert ist, angeschlossen wer-
den.
• Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung mit der
Maschinenleistung auf dem Datenschild überein-
stimmt.
12 | DE
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Mo-
toranlauf durch Schwergängigkeit gefährdet.
8.5 Ein-/ Ausschalter (Abb. 2)
• Durch Drücken des Knopfes (8) auf Position I wird
der Kompressor eingeschaltet.
• Zum Ausschalten des Kompressors muss der Knopf
(8) auf Position 0 gedrückt werden.
8.6 Druckeinstellung (Abb. 2)
• Mit dem Druckregler (7) kann der Druck am Mano-
meter (6) eingestellt werden.
• Der eingestellte Druck kann an der Schnellkupplung
(5) entnommen werden.
8.7 Druckschaltereinstellung
• Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 8 bar
Ausschaltdruck ca. 10 bar
9. Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig an-
geschlossen. Der Anschluss entspricht den ein-
schlägigen VDE- und DIN-Bestimmungen. Der kun-
denseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften
entsprechen.
Beim Arbeiten mit Spritz- und Sprühvorsatzgeräten
sowie bei vorübergehender Anwendung im Freien ist
das Gerät unbedingt über einen Fehlerstromschutz-
schalter mit einem Auslösestrom von 30 mA oder we-
niger anzuschließen.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fens-
ter oder Türspalten geführt werden,
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung,
• Schnittstellen durch Überfahren der Anschlusslei-
tung,
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose,
• Risse durch Alterung der Isolation.
