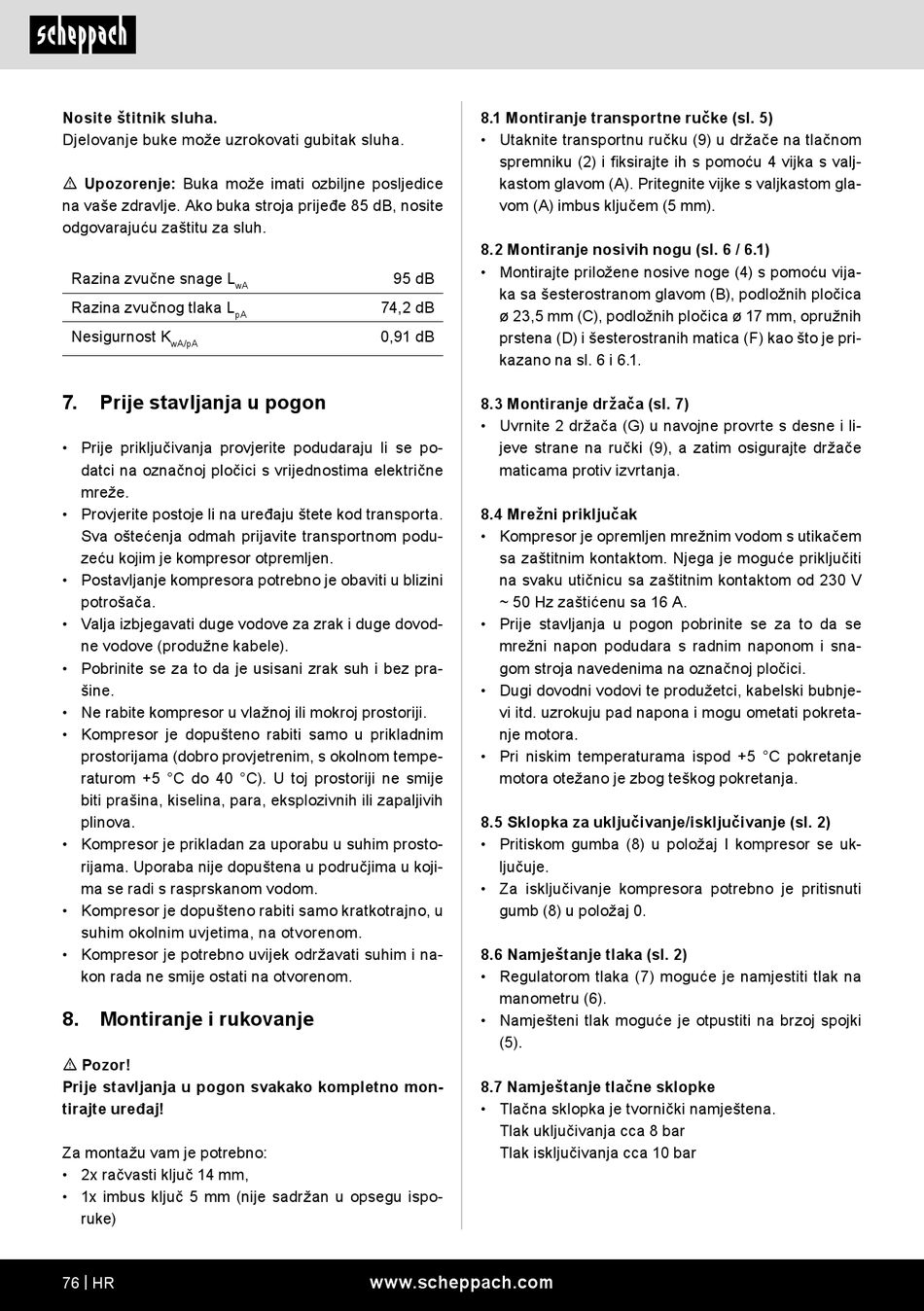

Nosite štitnik sluha.
Djelovanje buke može uzrokovati gubitak sluha.
m Upozorenje: Buka može imati ozbiljne posljedice
na vaše zdravlje. Ako buka stroja prijeđe 85 dB, nosite
odgovarajuću zaštitu za sluh.
Razina zvučne snage L
wA
Razina zvučnog tlaka L
pA
Nesigurnost K
wA/pA
7. Prije stavljanja u pogon
• Prije priključivanja provjerite podudaraju li se po-
datci na označnoj pločici s vrijednostima električne
mreže.
• Provjerite postoje li na uređaju štete kod transporta.
Sva oštećenja odmah prijavite transportnom podu-
zeću kojim je kompresor otpremljen.
• Postavljanje kompresora potrebno je obaviti u blizini
potrošača.
• Valja izbjegavati duge vodove za zrak i duge dovod-
ne vodove (produžne kabele).
• Pobrinite se za to da je usisani zrak suh i bez pra-
šine.
• Ne rabite kompresor u vlažnoj ili mokroj prostoriji.
• Kompresor je dopušteno rabiti samo u prikladnim
prostorijama (dobro provjetrenim, s okolnom tempe-
raturom +5 °C do 40 °C). U toj prostoriji ne smije
biti prašina, kiselina, para, eksplozivnih ili zapaljivih
plinova.
• Kompresor je prikladan za uporabu u suhim prosto-
rijama. Uporaba nije dopuštena u područjima u koji-
ma se radi s rasprskanom vodom.
• Kompresor je dopušteno rabiti samo kratkotrajno, u
suhim okolnim uvjetima, na otvorenom.
• Kompresor je potrebno uvijek održavati suhim i na-
kon rada ne smije ostati na otvorenom.
8. Montiranje i rukovanje
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
Za montažu vam je potrebno:
• 2x račvasti ključ 14 mm,
• 1x imbus ključ 5 mm (nije sadržan u opsegu ispo-
ruke)
76 | HR
8.1 Montiranje transportne ručke (sl. 5)
• Utaknite transportnu ručku (9) u držače na tlačnom
spremniku (2) i fiksirajte ih s pomoću 4 vijka s valj-
kastom glavom (A). Pritegnite vijke s valjkastom gla-
vom (A) imbus ključem (5 mm).
8.2 Montiranje nosivih nogu (sl. 6 / 6.1)
• Montirajte priložene nosive noge (4) s pomoću vija-
95 dB
ka sa šesterostranom glavom (B), podložnih pločica
74,2 dB
ø 23,5 mm (C), podložnih pločica ø 17 mm, opružnih
0,91 dB
prstena (D) i šesterostranih matica (F) kao što je pri-
kazano na sl. 6 i 6.1.
8.3 Montiranje držača (sl. 7)
• Uvrnite 2 držača (G) u navojne provrte s desne i li-
jeve strane na ručki (9), a zatim osigurajte držače
maticama protiv izvrtanja.
8.4 Mrežni priključak
• Kompresor je opremljen mrežnim vodom s utikačem
sa zaštitnim kontaktom. Njega je moguće priključiti
na svaku utičnicu sa zaštitnim kontaktom od 230 V
~ 50 Hz zaštićenu sa 16 A.
• Prije stavljanja u pogon pobrinite se za to da se
mrežni napon podudara s radnim naponom i sna-
gom stroja navedenima na označnoj pločici.
• Dugi dovodni vodovi te produžetci, kabelski bubnje-
vi itd. uzrokuju pad napona i mogu ometati pokreta-
nje motora.
• Pri niskim temperaturama ispod +5 °C pokretanje
motora otežano je zbog teškog pokretanja.
8.5 Sklopka za uključivanje/isključivanje (sl. 2)
• Pritiskom gumba (8) u položaj I kompresor se uk-
ljučuje.
• Za isključivanje kompresora potrebno je pritisnuti
gumb (8) u položaj 0.
8.6 Namještanje tlaka (sl. 2)
• Regulatorom tlaka (7) moguće je namjestiti tlak na
manometru (6).
• Namješteni tlak moguće je otpustiti na brzoj spojki
(5).
8.7 Namještanje tlačne sklopke
• Tlačna sklopka je tvornički namještena.
Tlak uključivanja cca 8 bar
Tlak isključivanja cca 10 bar
