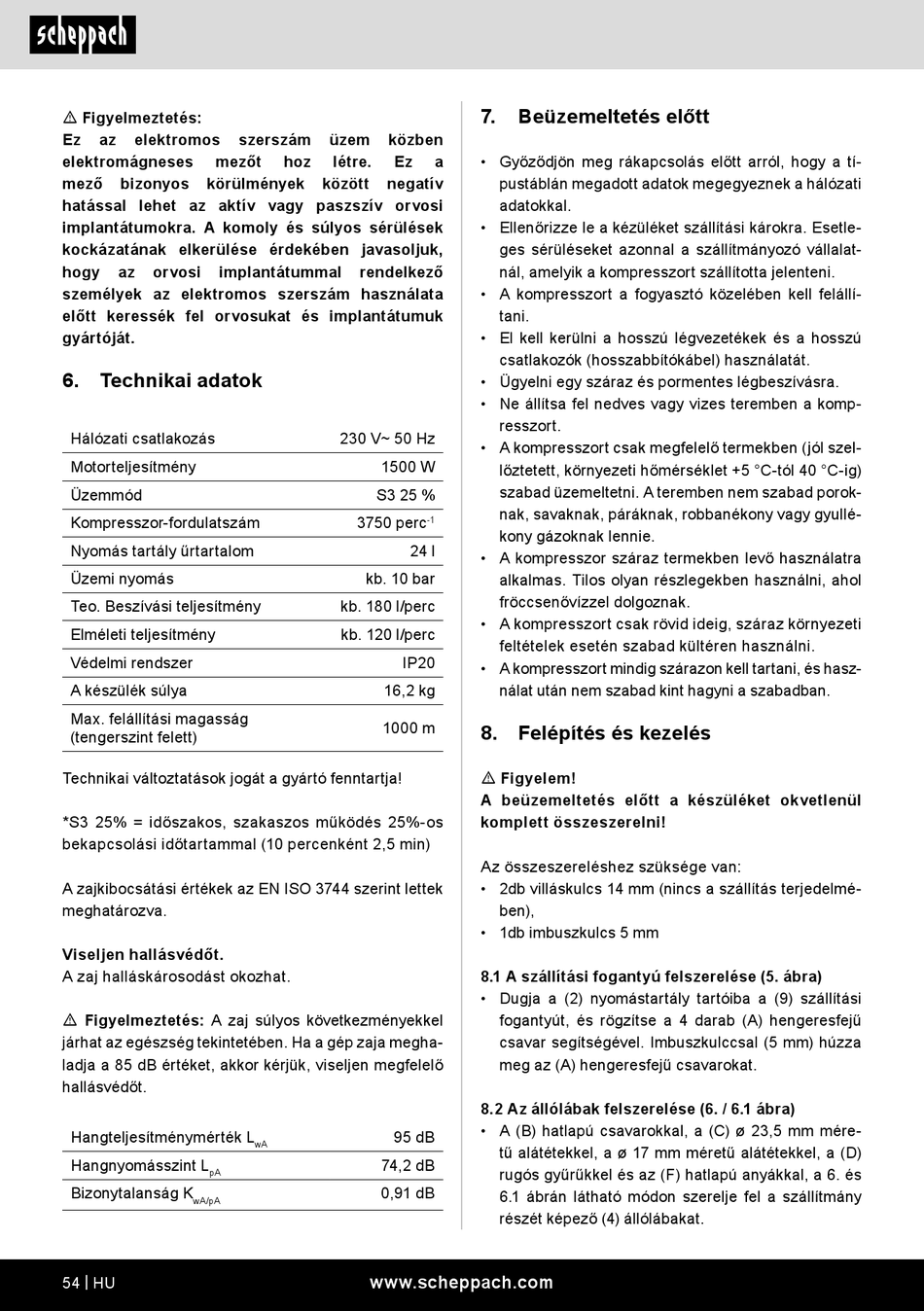

m Figyelmeztetés:
Ez az elektromos
elektromágneses mezőt
mező bizonyos körülmények
hatással lehet az aktív vagy paszszív orvosi
implantátumokra. A komoly és súlyos sérülések
kockázatának elkerülése érdekében javasoljuk,
hogy az orvosi implantátummal
személyek az elektromos szerszám használata
előtt keressék fel orvosukat és implantátumuk
gyártóját.
6. Technikai adatok
Hálózati csatlakozás
Motorteljesítmény
Üzemmód
Kompresszor-fordulatszám
Nyomás tartály űrtartalom
Üzemi nyomás
Teo. Beszívási teljesítmény
Elméleti teljesítmény
Védelmi rendszer
A készülék súlya
Max. felállítási magasság
(tengerszint felett)
Technikai változtatások jogát a gyártó fenntartja!
*S3 25% = időszakos, szakaszos működés 25%-os
bekapcsolási időtartammal (10 percenként 2,5 min)
A zajkibocsátási értékek az EN ISO 3744 szerint lettek
meghatározva.
Viseljen hallásvédőt.
A zaj halláskárosodást okozhat.
m Figyelmeztetés: A zaj súlyos következményekkel
járhat az egészség tekintetében. Ha a gép zaja megha-
ladja a 85 dB értéket, akkor kérjük, viseljen megfelelő
hallásvédőt.
Hangteljesítménymérték L
Hangnyomásszint L
pA
Bizonytalanság K
wA/pA
54 | HU
szerszám üzem közben
hoz létre. Ez
között negatív
rendelkező
230 V~ 50 Hz
1500 W
S3 25 %
3750 perc
24 l
kb. 10 bar
kb. 180 l/perc
kb. 120 l/perc
IP20
16,2 kg
1000 m
95 dB
wA
74,2 dB
0,91 dB
www.scheppach.com
7. Beüzemeltetés előtt
a • Győződjön meg rákapcsolás előtt arról, hogy a tí-
pustáblán megadott adatok megegyeznek a hálózati
adatokkal.
• Ellenőrizze le a kézüléket szállítási károkra. Esetle-
ges sérüléseket azonnal a szállítmányozó vállalat-
nál, amelyik a kompresszort szállította jelenteni.
• A kompresszort a fogyasztó közelében kell felállí-
tani.
• El kell kerülni a hosszú légvezetékek és a hosszú
csatlakozók (hosszabbítókábel) használatát.
• Ügyelni egy száraz és pormentes légbeszívásra.
• Ne állítsa fel nedves vagy vizes teremben a komp-
resszort.
• A kompresszort csak megfelelő termekben (jól szel-
lőztetett, környezeti hőmérséklet +5 °C-tól 40 °C-ig)
szabad üzemeltetni. A teremben nem szabad porok-
nak, savaknak, páráknak, robbanékony vagy gyullé-
-1
kony gázoknak lennie.
• A kompresszor száraz termekben levő használatra
alkalmas. Tilos olyan részlegekben használni, ahol
fröccsenővízzel dolgoznak.
• A kompresszort csak rövid ideig, száraz környezeti
feltételek esetén szabad kültéren használni.
• A kompresszort mindig szárazon kell tartani, és hasz-
nálat után nem szabad kint hagyni a szabadban.
8. Felépítés és kezelés
m Figyelem!
A beüzemeltetés előtt a készüléket okvetlenül
komplett összeszerelni!
Az összeszereléshez szüksége van:
• 2db villáskulcs 14 mm (nincs a szállítás terjedelmé-
ben),
• 1db imbuszkulcs 5 mm
8.1 A szállítási fogantyú felszerelése (5. ábra)
• Dugja a (2) nyomástartály tartóiba a (9) szállítási
fogantyút, és rögzítse a 4 darab (A) hengeresfejű
csavar segítségével. Imbuszkulccsal (5 mm) húzza
meg az (A) hengeresfejű csavarokat.
8.2 Az állólábak felszerelése (6. / 6.1 ábra)
• A (B) hatlapú csavarokkal, a (C) ø 23,5 mm mére-
tű alátétekkel, a ø 17 mm méretű alátétekkel, a (D)
rugós gyűrűkkel és az (F) hatlapú anyákkal, a 6. és
6.1 ábrán látható módon szerelje fel a szállítmány
részét képező (4) állólábakat.
