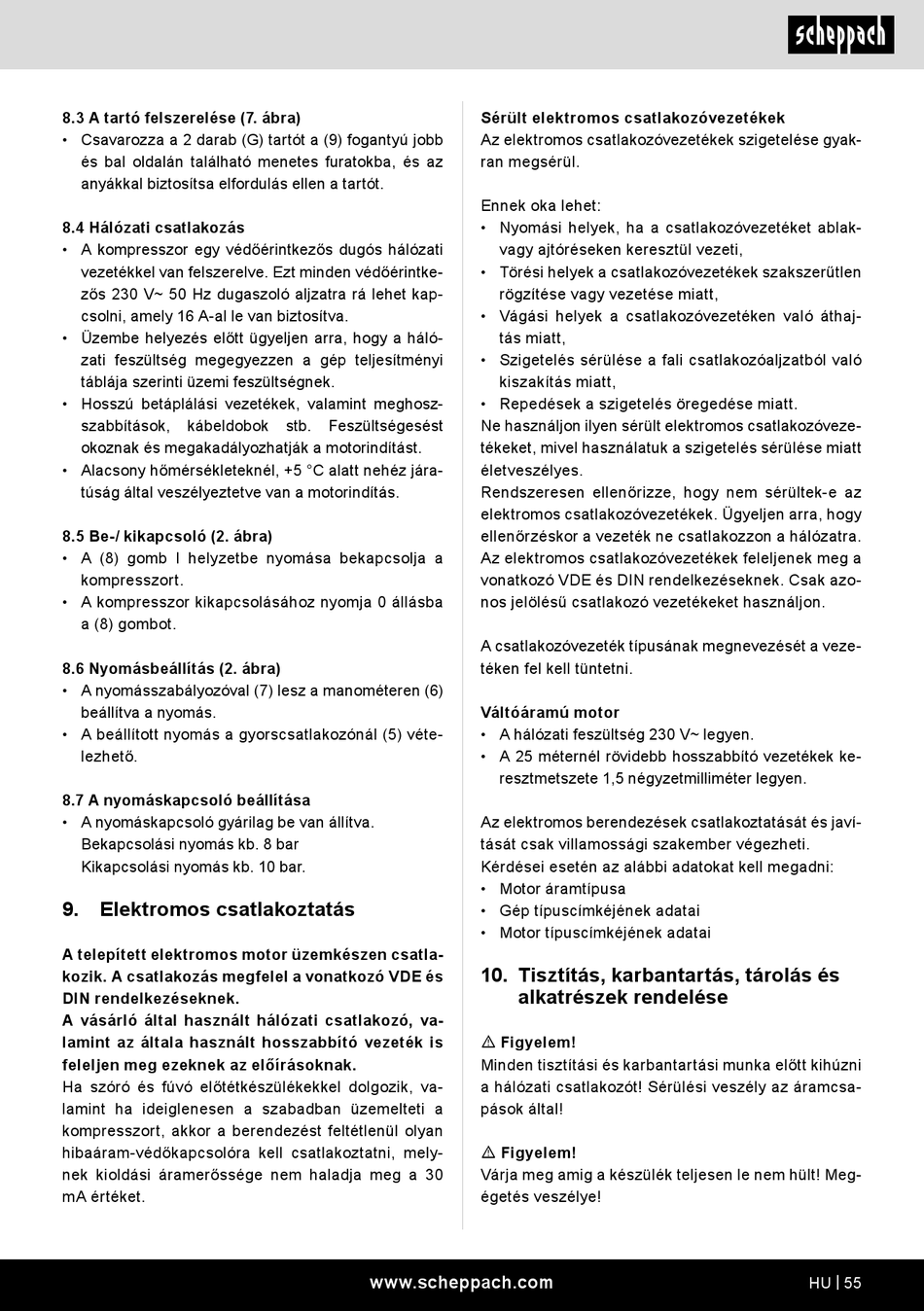

Scheppach HC24V Original Bedienungsanleitung Seite 55

8.3 A tartó felszerelése (7. ábra)
• Csavarozza a 2 darab (G) tartót a (9) fogantyú jobb
és bal oldalán található menetes furatokba, és az
anyákkal biztosítsa elfordulás ellen a tartót.
8.4 Hálózati csatlakozás
• A kompresszor egy védőérintkezős dugós hálózati
vezetékkel van felszerelve. Ezt minden védőérintke-
zős 230 V~ 50 Hz dugaszoló aljzatra rá lehet kap-
csolni, amely 16 A-al le van biztosítva.
• Üzembe helyezés előtt ügyeljen arra, hogy a háló-
zati feszültség megegyezzen a gép teljesítményi
táblája szerinti üzemi feszültségnek.
• Hosszú betáplálási vezetékek, valamint meghosz-
szabbítások, kábeldobok
okoznak és megakadályozhatják a motorindítást.
• Alacsony hőmérsékleteknél, +5 °C alatt nehéz jára-
túság által veszélyeztetve van a motorindítás.
8.5 Be-/ kikapcsoló (2. ábra)
• A (8) gomb I helyzetbe nyomása bekapcsolja a
kompresszort.
• A kompresszor kikapcsolásához nyomja 0 állásba
a (8) gombot.
8.6 Nyomásbeállítás (2. ábra)
• A nyomásszabályozóval (7) lesz a manométeren (6)
beállítva a nyomás.
• A beállított nyomás a gyorscsatlakozónál (5) véte-
lezhető.
8.7 A nyomáskapcsoló beállítása
• A nyomáskapcsoló gyárilag be van állítva.
Bekapcsolási nyomás kb. 8 bar
Kikapcsolási nyomás kb. 10 bar.
9. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatla-
kozik. A csatlakozás megfelel a vonatkozó VDE és
DIN rendelkezéseknek.
A vásárló által használt hálózati csatlakozó, va-
lamint az általa használt hosszabbító vezeték is
feleljen meg ezeknek az előírásoknak.
Ha szóró és fúvó előtétkészülékekkel dolgozik, va-
lamint ha ideiglenesen a szabadban üzemelteti a
kompresszort, akkor a berendezést feltétlenül olyan
hibaáram-védőkapcsolóra kell csatlakoztatni, mely-
nek kioldási áramerőssége nem haladja meg a 30
mA értéket.
stb. Feszültségesést
www.scheppach.com
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyak-
ran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti,
• Törési helyek a csatlakozóvezetékek szakszerűtlen
rögzítése vagy vezetése miatt,
• Vágási helyek a csatlakozóvezetéken való áthaj-
tás miatt,
• Szigetelés sérülése a fali csatlakozóaljzatból való
kiszakítás miatt,
• Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóveze-
tékeket, mivel használatuk a szigetelés sérülése miatt
életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e az
elektromos csatlakozóvezetékek. Ügyeljen arra, hogy
ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.
Az elektromos csatlakozóvezetékek feleljenek meg a
vonatkozó VDE és DIN rendelkezéseknek. Csak azo-
nos jelölésű csatlakozó vezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a veze-
téken fel kell tüntetni.
Váltóáramú motor
• A hálózati feszültség 230 V~ legyen.
• A 25 méternél rövidebb hosszabbító vezetékek ke-
resztmetszete 1,5 négyzetmilliméter legyen.
Az elektromos berendezések csatlakoztatását és javí-
tását csak villamossági szakember végezheti.
Kérdései esetén az alábbi adatokat kell megadni:
• Motor áramtípusa
• Gép típuscímkéjének adatai
• Motor típuscímkéjének adatai
10. Tisztítás, karbantartás, tárolás és
alkatrészek rendelése
m Figyelem!
Minden tisztítási és karbantartási munka előtt kihúzni
a hálózati csatlakozót! Sérülési veszély az áramcsa-
pások által!
m Figyelem!
Várja meg amig a készülék teljesen le nem hült! Meg-
égetés veszélye!
HU | 55
