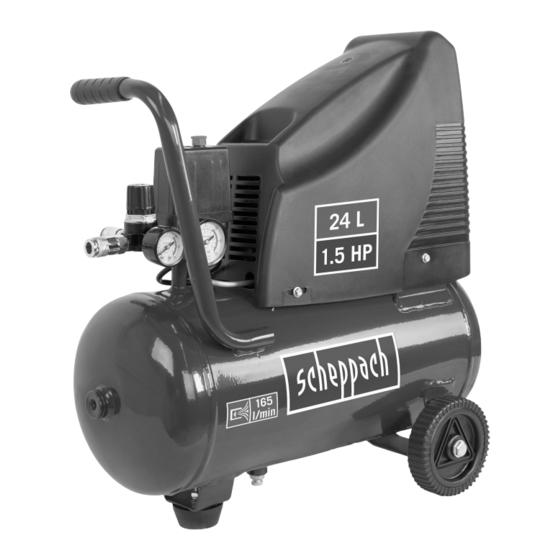

Scheppach HC25o Original Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Luftkompressoren
  5. HC25o
  6. Original bedienungsanleitung
Scheppach HC25o Original Bedienungsanleitung

Scheppach HC25o Original Bedienungsanleitung

Druckluftkompressor
Vorschau ausblenden Andere Handbücher für HC25o:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Art.Nr.
5906112901, 5906112903
AusgabeNr.
5906112850
Rev.Nr.
04/10/2018
HC25o
Druckluftkompressor
DE
Originalbedienungsanleitung
Compressor
GB
Translation of original instruction manual
Compresseur
FR
Traduction des instructions d'origine
Compressore
IT
Istruzioni per I'uso originali
Kompresor
CZ
Originálni návod k obsluze
Kompresora
SK
Originálny návod na obsluhu
Kompresszor
HU
Az eredeti használati útmutató fordítása
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Compressor
NL
4
Vertaling van de originele gebruiksaanwijzing
Suruõhukompressor
EE
14
Tõlge Originaalkasutusjuhend
Kompresors
LV
22
Tulkošana no oriģinālā lietošanas instrukcija
Kompresorius
LT
31
Vertimas originali naudojimo instrukcija
Kompresor
SI
40
Prevod originalnih navodil za uporabo
Kompresor
PL
48
Tłumaczenie oryginalnej instrukcji obsługi
57
65
74
82
90
98
106

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Scheppach HC25o

Inhaltszusammenfassung für Scheppach HC25o

  • Seite 1 Art.Nr. 5906112901, 5906112903 AusgabeNr. 5906112850 Rev.Nr. 04/10/2018 HC25o Druckluftkompressor Compressor Originalbedienungsanleitung Vertaling van de originele gebruiksaanwijzing Compressor Suruõhukompressor Translation of original instruction manual Tõlge Originaalkasutusjuhend Compresseur Kompresors Traduction des instructions d’origine Tulkošana no oriģinālā lietošanas instrukcija Compressore Kompresorius Istruzioni per I’uso originali...
  • Seite 2  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 3  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 4: Erklärung Der Symbole Auf Dem Gerät

    Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Warnung vor heißen Oberflächen. Warnung vor elektrischer Spannung Warnung! Das Gerät ist mit einer automatisierten Anlaufsteuerung ausgestattet. Halten Sie Dritte vom Arbeitsbereich des Gerätes fern! 4 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 5: Inhaltsverzeichnis

    Vor Inbetriebnahme ................9 Aufbau und Bedienung................. 10 Elektrischer Anschluss ................. 10 Reinigung, Wartung und Lagerung ............11 Entsorgung und Wiederverwertung ............. 11 Störungsabhilfe ..................12 DE | 5  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 6: Einleitung

    Gerät und Verpackungsmaterialien sind kein forderte Mindestalter ist einzuhalten. Kinderspielzeug! Kinder dürfen nicht mit Kunst- stoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr! 6 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 7: Bestimmungsgemäße Verwendung

    – Achten Sie darauf, was Sie tun. Gehen Sie Teilen (z. B. Rohren, Radiatoren, Elektroherden, mit Vernunft an die Arbeit. Benutzen Sie das Kühlgeräten). Elektrowerkzeug nicht, wenn Sie unkonzent- riert sind. DE | 7  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 8: Zusätzliche Sicherheitshinweise

    Tankstelle. Materialien aufgebrachten Angaben und Kenn- zeichnungen Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere ge- eignete Kleidung und Masken zu tragen. 8 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 9: Technische Daten

    Gase befinden. • Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig. DE | 9  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 10: Aufbau Und Bedienung

    Bei Rückfragen bitte folgende Daten angeben: Einschaltdruck ca. 6 bar • Stromart des Motors Ausschaltdruck ca. 8 bar • Daten des Maschinen-Typenschildes • Daten des Motor-Typenschildes 10 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 11: Reinigung, Wartung Und Lagerung

    Druckbehälter betrieben werden. Stel- lentsorgung zu. Fragen Sie im Fachgeschäft oder in len Sie Beschädigungen fest, so wenden Sie sich der Gemeindeverwaltung nach! bitte an die Kundendienstwerkstatt. DE | 11  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 12: Störungsabhilfe

    Manometer ange- • Schnellkupplung undicht. • Schnellkupplung überprüfen, ggf. ersetzen. zeigt, jedoch Werkzeuge • Zu wenig Druck am Druckregler (3) • Druckregler weiter aufdrehen. laufen nicht. eingestellt. 12 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 13 DE | 13  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 14: Explanation Of The Symbols On The Equipment

    Beware of hot parts! Beware of electrical voltage! Warning! The unit is equipped with an automatic start control. Keep others away from the work area of the device! 14 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 15 Before starting the equipment ........... 19 Attachment and operation ............19 Electrical connection ..............19 Cleaning, maintenance, and storage ......... 20 Disposal and recycling .............. 21 Troubleshooting ................. 21 GB | 15  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 16: Introduction

    There is a risk of dangers. The minimum age requirement must be swallowing and suffocation! complied with. 16 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 17: Intended Use

    6 Do not overload your electric tool – They work better and more safely in the speci- fied output range. GB | 17  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 18: Additional Safety Instructions

    If you discover any damage, then please contact the customer service workshop. 18 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 19: Echnical Data

    2 x open-ended wrench size 17 mm (not • Places where the connection cables have been cut included) due to being driven over. GB | 19  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 20: Cleaning, Maintenance, And Storage

    Always store upright, never tilted! solvents; these may be aggressive to the plastic parts in the equipment. Ensure that no water can get into the interior of the equipment. 20 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 21: Disposal And Recycling

    • Insufficient pressure set on the pres- • Increase the set pressure with the pressure do not start. sure regulator (3). regulator. GB | 21  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
