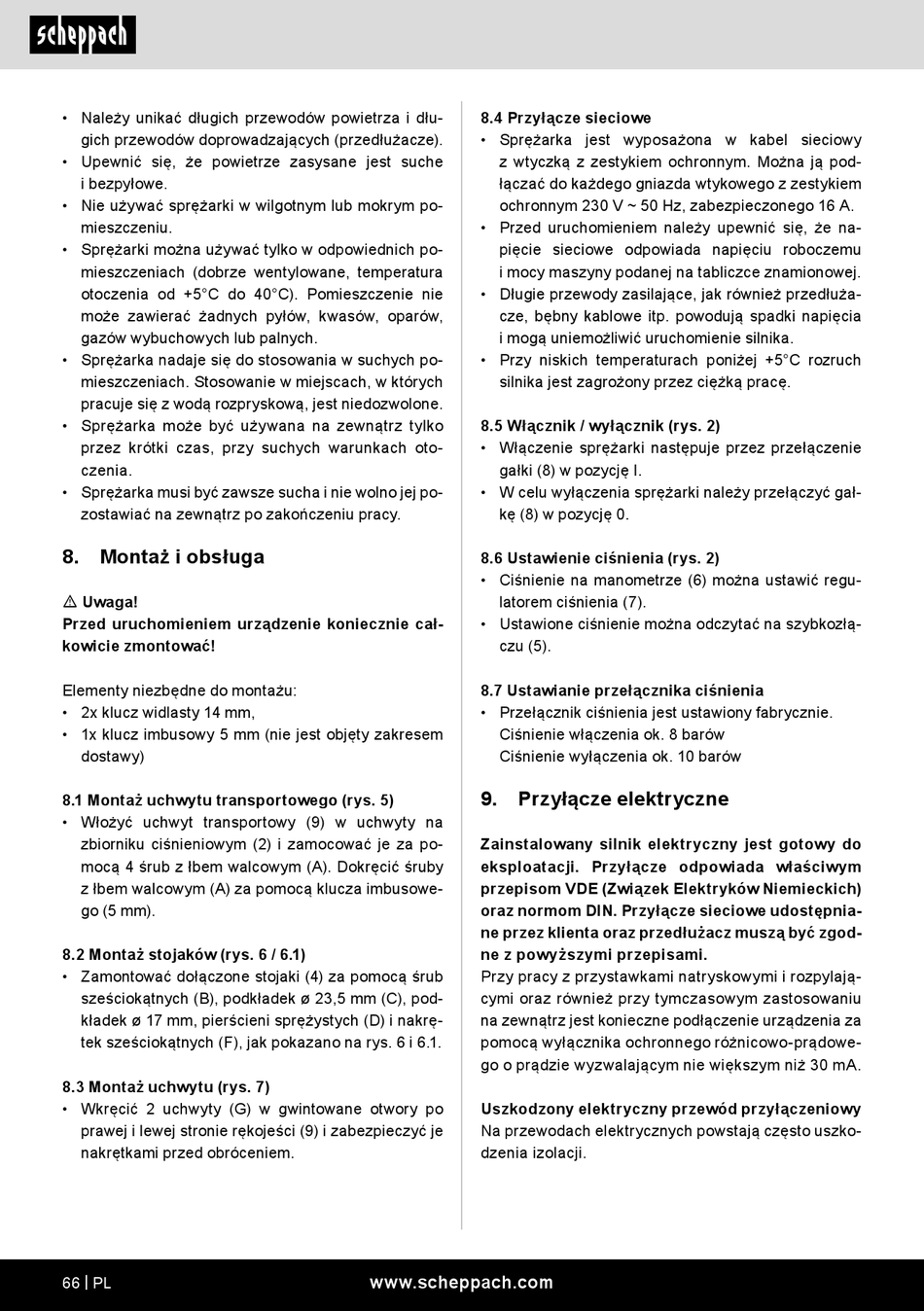

Scheppach HC24V Original Bedienungsanleitung Seite 66

• Należy unikać długich przewodów powietrza i dłu-
gich przewodów doprowadzających (przedłużacze).
• Upewnić się, że powietrze zasysane jest suche
i bezpyłowe.
• Nie używać sprężarki w wilgotnym lub mokrym po-
mieszczeniu.
• Sprężarki można używać tylko w odpowiednich po-
mieszczeniach (dobrze wentylowane, temperatura
otoczenia od +5°C do 40°C). Pomieszczenie nie
może zawierać żadnych pyłów, kwasów, oparów,
gazów wybuchowych lub palnych.
• Sprężarka nadaje się do stosowania w suchych po-
mieszczeniach. Stosowanie w miejscach, w których
pracuje się z wodą rozpryskową, jest niedozwolone.
• Sprężarka może być używana na zewnątrz tylko
przez krótki czas, przy suchych warunkach oto-
czenia.
• Sprężarka musi być zawsze sucha i nie wolno jej po-
zostawiać na zewnątrz po zakończeniu pracy.
8. Montaż i obsługa
m Uwaga!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
Elementy niezbędne do montażu:
• 2x klucz widlasty 14 mm,
• 1x klucz imbusowy 5 mm (nie jest objęty zakresem
dostawy)
8.1 Montaż uchwytu transportowego (rys. 5)
• Włożyć uchwyt transportowy (9) w uchwyty na
zbiorniku ciśnieniowym (2) i zamocować je za po-
mocą 4 śrub z łbem walcowym (A). Dokręcić śruby
z łbem walcowym (A) za pomocą klucza imbusowe-
go (5 mm).
8.2 Montaż stojaków (rys. 6 / 6.1)
• Zamontować dołączone stojaki (4) za pomocą śrub
sześciokątnych (B), podkładek ø 23,5 mm (C), pod-
kładek ø 17 mm, pierścieni sprężystych (D) i nakrę-
tek sześciokątnych (F), jak pokazano na rys. 6 i 6.1.
8.3 Montaż uchwytu (rys. 7)
• Wkręcić 2 uchwyty (G) w gwintowane otwory po
prawej i lewej stronie rękojeści (9) i zabezpieczyć je
nakrętkami przed obróceniem.
66 | PL
8.4 Przyłącze sieciowe
• Sprężarka jest wyposażona w kabel sieciowy
z wtyczką z zestykiem ochronnym. Można ją pod-
łączać do każdego gniazda wtykowego z zestykiem
ochronnym 230 V ~ 50 Hz, zabezpieczonego 16 A.
• Przed uruchomieniem należy upewnić się, że na-
pięcie sieciowe odpowiada napięciu roboczemu
i mocy maszyny podanej na tabliczce znamionowej.
• Długie przewody zasilające, jak również przedłuża-
cze, bębny kablowe itp. powodują spadki napięcia
i mogą uniemożliwić uruchomienie silnika.
• Przy niskich temperaturach poniżej +5°C rozruch
silnika jest zagrożony przez ciężką pracę.
8.5 Włącznik / wyłącznik (rys. 2)
• Włączenie sprężarki następuje przez przełączenie
gałki (8) w pozycję I.
• W celu wyłączenia sprężarki należy przełączyć gał-
kę (8) w pozycję 0.
8.6 Ustawienie ciśnienia (rys. 2)
• Ciśnienie na manometrze (6) można ustawić regu-
latorem ciśnienia (7).
• Ustawione ciśnienie można odczytać na szybkozłą-
czu (5).
8.7 Ustawianie przełącznika ciśnienia
• Przełącznik ciśnienia jest ustawiony fabrycznie.
Ciśnienie włączenia ok. 8 barów
Ciśnienie wyłączenia ok. 10 barów
9. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłącze odpowiada właściwym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN. Przyłącze sieciowe udostępnia-
ne przez klienta oraz przedłużacz muszą być zgod-
ne z powyższymi przepisami.
Przy pracy z przystawkami natryskowymi i rozpylają-
cymi oraz również przy tymczasowym zastosowaniu
na zewnątrz jest konieczne podłączenie urządzenia za
pomocą wyłącznika ochronnego różnicowo-prądowe-
go o prądzie wyzwalającym nie większym niż 30 mA.
Uszkodzony elektryczny przewód przyłączeniowy
Na przewodach elektrycznych powstają często uszko-
dzenia izolacji.
