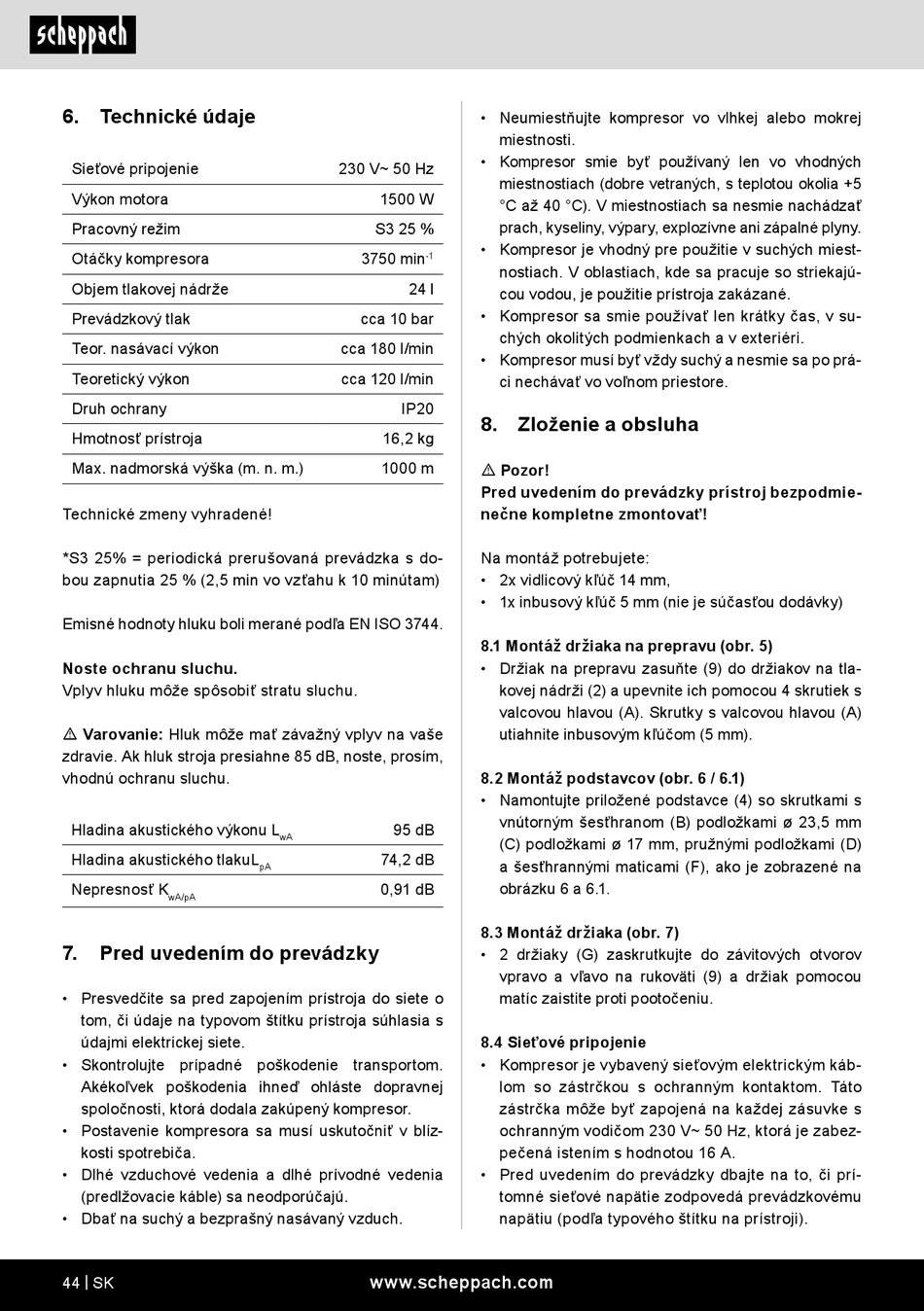

Scheppach HC24V Original Bedienungsanleitung Seite 44

6. Technické údaje
Sieťové pripojenie
Výkon motora
Pracovný režim
Otáčky kompresora
Objem tlakovej nádrže
Prevádzkový tlak
Teor. nasávací výkon
Teoretický výkon
Druh ochrany
Hmotnosť prístroja
Max. nadmorská výška (m. n. m.)
Technické zmeny vyhradené!
*S3 25% = periodická prerušovaná prevádzka s do-
bou zapnutia 25 % (2,5 min vo vzťahu k 10 minútam)
Emisné hodnoty hluku boli merané podľa EN ISO 3744.
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu.
m Varovanie: Hluk môže mať závažný vplyv na vaše
zdravie. Ak hluk stroja presiahne 85 dB, noste, prosím,
vhodnú ochranu sluchu.
Hladina akustického výkonu L
Hladina akustického tlakuL
Nepresnosť K
wA/pA
7. Pred uvedením do prevádzky
• Presvedčite sa pred zapojením prístroja do siete o
tom, či údaje na typovom štítku prístroja súhlasia s
údajmi elektrickej siete.
• Skontrolujte prípadné poškodenie transportom.
Akékoľvek poškodenia ihneď ohláste dopravnej
spoločnosti, ktorá dodala zakúpený kompresor.
• Postavenie kompresora sa musí uskutočniť v blíz-
kosti spotrebiča.
• Dlhé vzduchové vedenia a dlhé prívodné vedenia
(predlžovacie káble) sa neodporúčajú.
• Dbať na suchý a bezprašný nasávaný vzduch.
44 | SK
230 V~ 50 Hz
1500 W
S3 25 %
3750 min
-1
24 l
cca 10 bar
cca 180 l/min
cca 120 l/min
IP20
16,2 kg
1000 m
95 dB
wA
74,2 dB
pA
0,91 dB
www.scheppach.com
• Neumiestňujte kompresor vo vlhkej alebo mokrej
miestnosti.
• Kompresor smie byť používaný len vo vhodných
miestnostiach (dobre vetraných, s teplotou okolia +5
°C až 40 °C). V miestnostiach sa nesmie nachádzať
prach, kyseliny, výpary, explozívne ani zápalné plyny.
• Kompresor je vhodný pre použitie v suchých miest-
nostiach. V oblastiach, kde sa pracuje so striekajú-
cou vodou, je použitie prístroja zakázané.
• Kompresor sa smie používať len krátky čas, v su-
chých okolitých podmienkach a v exteriéri.
• Kompresor musí byť vždy suchý a nesmie sa po prá-
ci nechávať vo voľnom priestore.
8. Zloženie a obsluha
m Pozor!
Pred uvedením do prevádzky prístroj bezpodmie-
nečne kompletne zmontovať!
Na montáž potrebujete:
• 2x vidlicový kľúč 14 mm,
• 1x inbusový kľúč 5 mm (nie je súčasťou dodávky)
8.1 Montáž držiaka na prepravu (obr. 5)
• Držiak na prepravu zasuňte (9) do držiakov na tla-
kovej nádrži (2) a upevnite ich pomocou 4 skrutiek s
valcovou hlavou (A). Skrutky s valcovou hlavou (A)
utiahnite inbusovým kľúčom (5 mm).
8.2 Montáž podstavcov (obr. 6 / 6.1)
• Namontujte priložené podstavce (4) so skrutkami s
vnútorným šesťhranom (B) podložkami ø 23,5 mm
(C) podložkami ø 17 mm, pružnými podložkami (D)
a šesťhrannými maticami (F), ako je zobrazené na
obrázku 6 a 6.1.
8.3 Montáž držiaka (obr. 7)
• 2 držiaky (G) zaskrutkujte do závitových otvorov
vpravo a vľavo na rukoväti (9) a držiak pomocou
matíc zaistite proti pootočeniu.
8.4 Sieťové pripojenie
• Kompresor je vybavený sieťovým elektrickým káb-
lom so zástrčkou s ochranným kontaktom. Táto
zástrčka môže byť zapojená na každej zásuvke s
ochranným vodičom 230 V~ 50 Hz, ktorá je zabez-
pečená istením s hodnotou 16 A.
• Pred uvedením do prevádzky dbajte na to, či prí-
tomné sieťové napätie zodpovedá prevádzkovému
napätiu (podľa typového štítku na prístroji).
