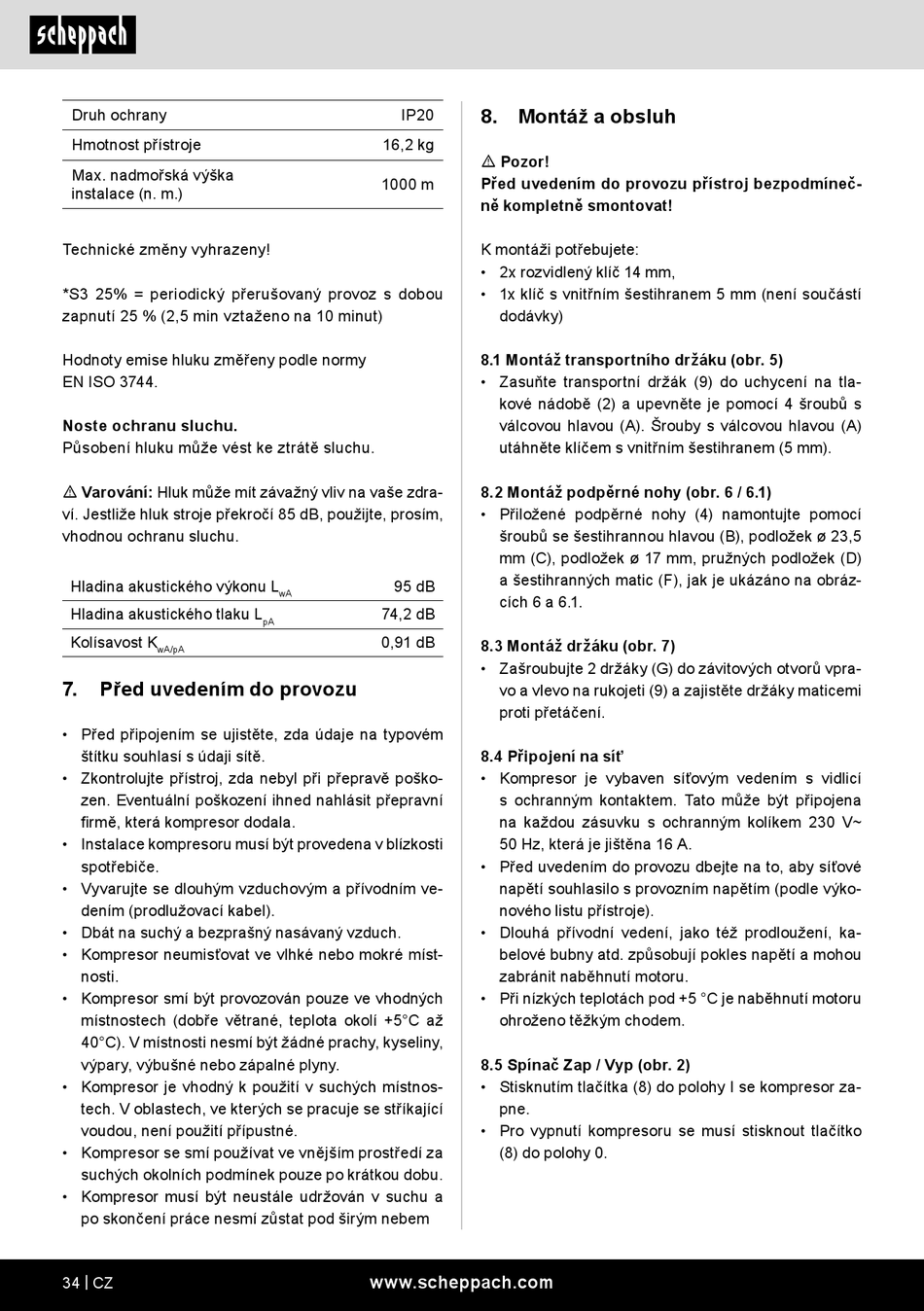

Scheppach HC24V Original Bedienungsanleitung Seite 34

Druh ochrany
Hmotnost přístroje
Max. nadmořská výška
instalace (n. m.)
Technické změny vyhrazeny!
*S3 25% = periodický přerušovaný provoz s dobou
zapnutí 25 % (2,5 min vztaženo na 10 minut)
Hodnoty emise hluku změřeny podle normy
EN ISO 3744.
Noste ochranu sluchu.
Působení hluku může vést ke ztrátě sluchu.
m Varování: Hluk může mít závažný vliv na vaše zdra-
ví. Jestliže hluk stroje překročí 85 dB, použijte, prosím,
vhodnou ochranu sluchu.
Hladina akustického výkonu L
Hladina akustického tlaku L
Kolísavost K
wA/pA
7. Před uvedením do provozu
• Před připojením se ujistěte, zda údaje na typovém
štítku souhlasí s údaji sítě.
• Zkontrolujte přístroj, zda nebyl při přepravě poško-
zen. Eventuální poškození ihned nahlásit přepravní
firmě, která kompresor dodala.
• Instalace kompresoru musí být provedena v blízkosti
spotřebiče.
• Vyvarujte se dlouhým vzduchovým a přívodním ve-
dením (prodlužovací kabel).
• Dbát na suchý a bezprašný nasávaný vzduch.
• Kompresor neumisťovat ve vlhké nebo mokré míst-
nosti.
• Kompresor smí být provozován pouze ve vhodných
místnostech (dobře větrané, teplota okolí +5°C až
40°C). V místnosti nesmí být žádné prachy, kyseliny,
výpary, výbušné nebo zápalné plyny.
• Kompresor je vhodný k použití v suchých místnos-
tech. V oblastech, ve kterých se pracuje se stříkající
voudou, není použití přípustné.
• Kompresor se smí používat ve vnějším prostředí za
suchých okolních podmínek pouze po krátkou dobu.
• Kompresor musí být neustále udržován v suchu a
po skončení práce nesmí zůstat pod širým nebem
34 | CZ
IP20
16,2 kg
1000 m
95 dB
wA
74,2 dB
pA
0,91 dB
www.scheppach.com
8. Montáž a obsluh
m Pozor!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontovat!
K montáži potřebujete:
• 2x rozvidlený klíč 14 mm,
• 1x klíč s vnitřním šestihranem 5 mm (není součástí
dodávky)
8.1 Montáž transportního držáku (obr. 5)
• Zasuňte transportní držák (9) do uchycení na tla-
kové nádobě (2) a upevněte je pomocí 4 šroubů s
válcovou hlavou (A). Šrouby s válcovou hlavou (A)
utáhněte klíčem s vnitřním šestihranem (5 mm).
8.2 Montáž podpěrné nohy (obr. 6 / 6.1)
• Přiložené podpěrné nohy (4) namontujte pomocí
šroubů se šestihrannou hlavou (B), podložek ø 23,5
mm (C), podložek ø 17 mm, pružných podložek (D)
a šestihranných matic (F), jak je ukázáno na obráz-
cích 6 a 6.1.
8.3 Montáž držáku (obr. 7)
• Zašroubujte 2 držáky (G) do závitových otvorů vpra-
vo a vlevo na rukojeti (9) a zajistěte držáky maticemi
proti přetáčení.
8.4 Připojení na síť
• Kompresor je vybaven síťovým vedením s vidlicí
s ochranným kontaktem. Tato může být připojena
na každou zásuvku s ochranným kolíkem 230 V~
50 Hz, která je jištěna 16 A.
• Před uvedením do provozu dbejte na to, aby síťové
napětí souhlasilo s provozním napětím (podle výko-
nového listu přístroje).
• Dlouhá přívodní vedení, jako též prodloužení, ka-
belové bubny atd. způsobují pokles napětí a mohou
zabránit naběhnutí motoru.
• Při nízkých teplotách pod +5 °C je naběhnutí motoru
ohroženo těžkým chodem.
8.5 Spínač Zap / Vyp (obr. 2)
• Stisknutím tlačítka (8) do polohy I se kompresor za-
pne.
• Pro vypnutí kompresoru se musí stisknout tlačítko
(8) do polohy 0.
