Beschreibung
8 Über den Parameter "Abgleich Leer (028)" den Volu-
menwert für den unteren Abgleichpunkt eingeben,
hier z. B. 0 Liter.
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Abgleich Leer (028)
9 Über den Parameter "Höhe Leer (030)" den Höhen-
wert für den unteren Abgleichpunkt eingeben, hier
z. B. 0,5 m (1,6 ft).
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Höhe Leer (030)
10 Über den Parameter "Abgleich Voll (031)" den Volu-
menwert für den oberen Abgleichpunkt eingeben,
hier z. B. 1000 Liter (264 gal).
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Abgleich Voll (031)
11 Über den Parameter "Höhe Voll (033)" den Höhen-
wert für den oberen Abgleichpunkt eingeben, hier
z. B. 4,5 m (14,8 ft).
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Höhe Voll (033)
12 Falls der Prozess ein anderes Medium verwendet als
beim Abgleich zugrunde gelegt wurde, muss die
neue Dichte im Parameter "Dichte Prozess (035)"
angegeben werden.
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Dichte Prozess (035)
13 Ergebnis:
Der Messbereich ist für 0...1000 l (264 gal) einge-
stellt.
Als Messgröße stehen Ihnen bei diesem Füllstandmodus %, Füllhöhe, Volumen und Masse
zur Verfügung  ä 118 "Einheit vor Lin. (025)".
Inbetriebnahme mit Bedienmenü (Vor-Ort-Anzeige/FieldCare)
[m]
D
1000
B

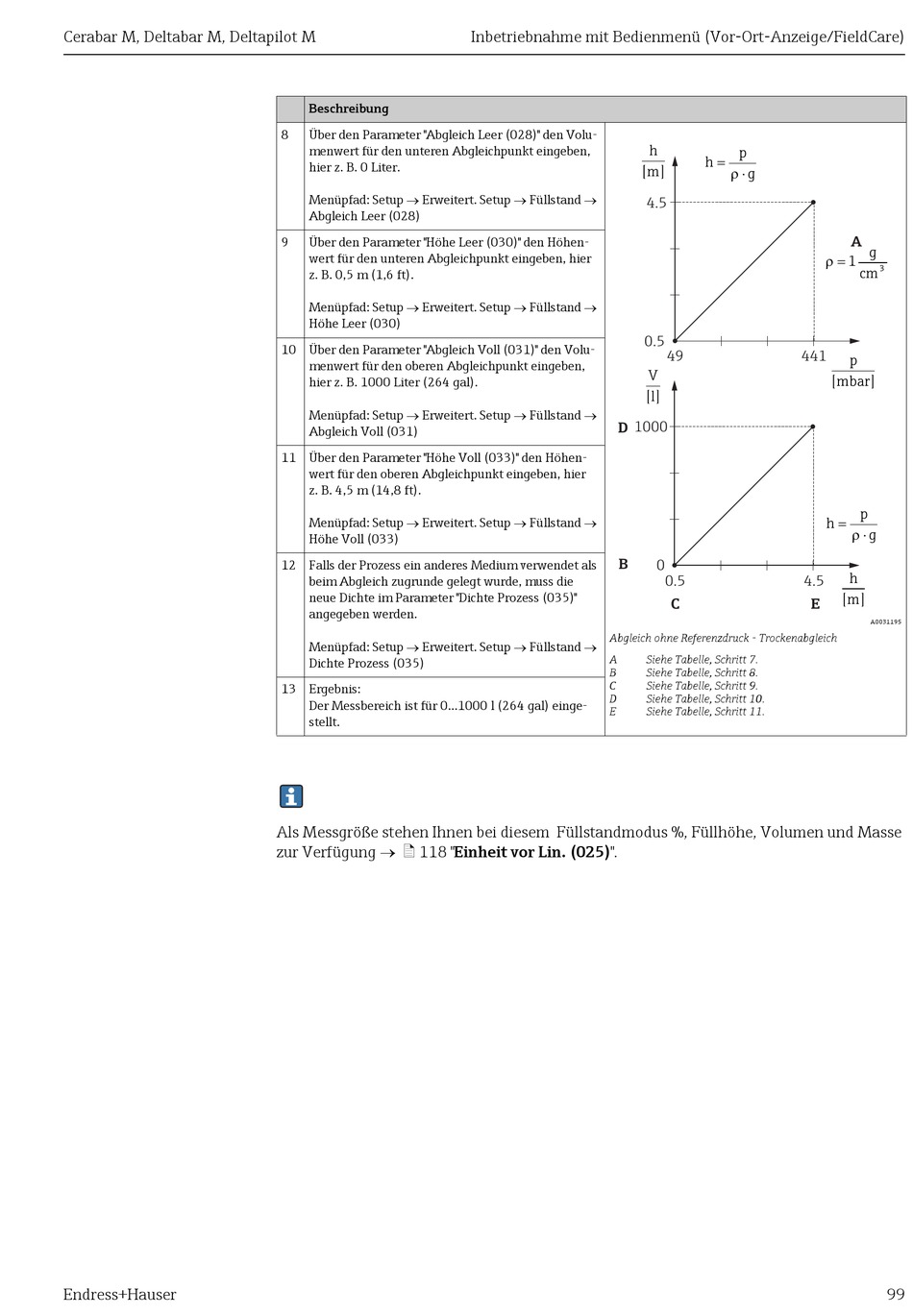

Abgleich ohne Referenzdruck - Trockenabgleich
