Montage
26
Typische Installationsanordnungen
A
3
2
1
4

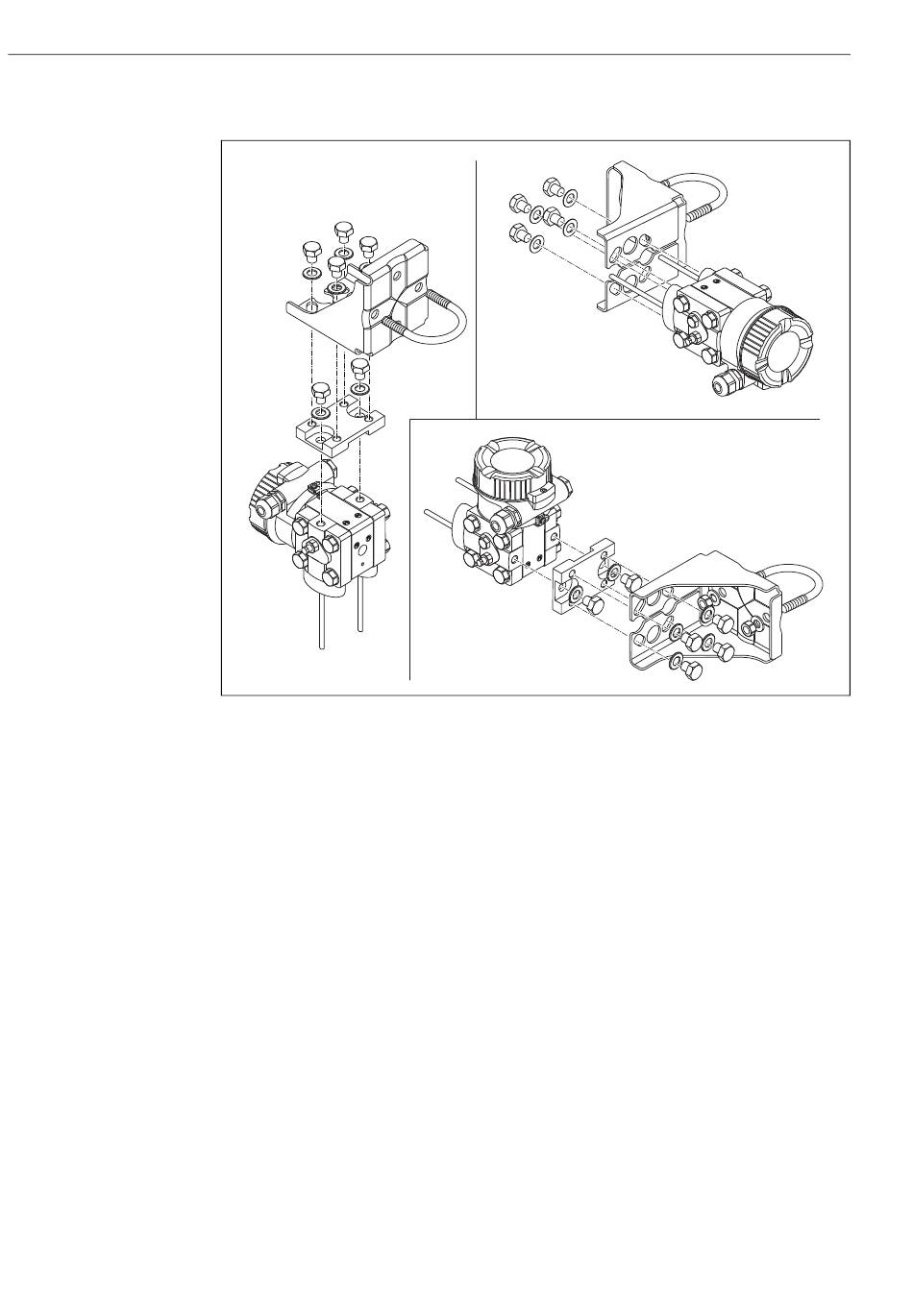

Abb. 8:
A
Vertikale Druckleitung, Ausführung V1, Ausrichtung 90°
B
Horizontale Druckleitung, Ausführung H1, Ausrichtung 180°
C
Horizontale Druckleitung, Ausführung H2, Ausrichtung 90°
1
Deltabar M
2
Adapterplatte
3
Montagehalterung
4
Druckleitung
B
C
1
4
Cerabar M, Deltabar M, Deltapilot M
3
4
1
2
3
Endress+Hauser
A0023109
