Cerabar M, Deltabar M, Deltapilot M
Endress+Hauser
Durchflussmessung in Flüssigkeiten

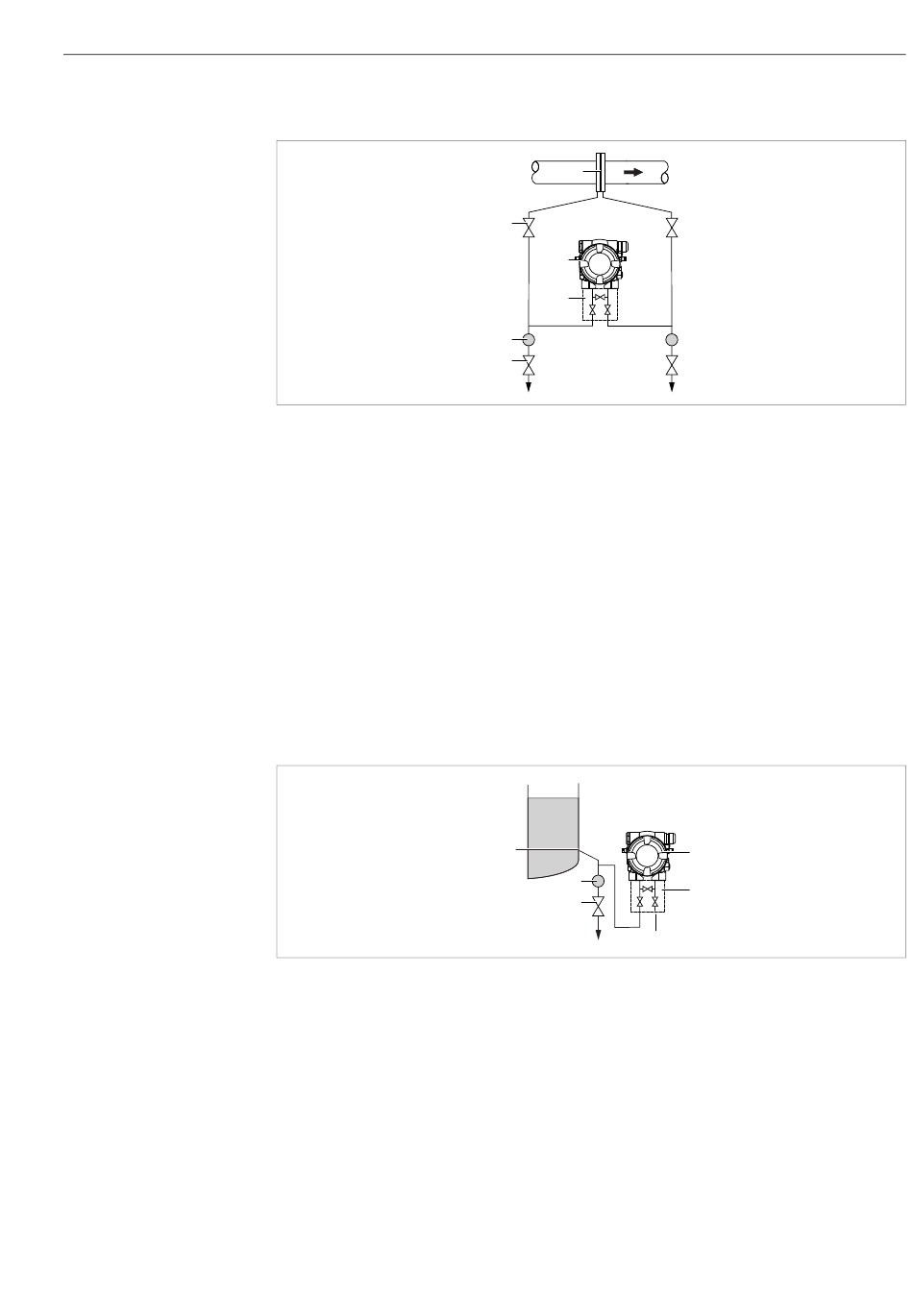

Messanordnung Durchflussmessung in Flüssigkeiten
1 Blende oder Staudrucksonde
2 Absperrventile
3 Deltabar M
4 Dreifach-Ventilblock
5 Abscheider
6 Ablassventile
• Deltabar M unterhalb der Messstelle montieren, damit die Wirkdruckleitungen immer mit
Flüssigkeit gefüllt sind und Gasblasen zurück zur Prozessleitung steigen können.
• Bei Messungen in Medien mit Feststoffanteilen wie z.B. schmutzigen Flüssigkeiten ist die
Montage von Abscheidern und Ablassventil sinnvoll, um Ablagerungen abfangen und
entfernen zu können.
Einbaulage bei Füllstandmessung
Füllstandmessung im offenen Behälter
Messanordnung Füllstandmessung im offenen Behälter
1 Niederdruck-Seite ist offen zum atmosphärischen Druck
2 Deltabar M
3 Dreifach-Ventilblock
4 Abscheider
5 Ablassventil
• Deltabar M unterhalb des unteren Messanschlusses montieren, damit die Wirkdrucklei-
tungen immer mit Flüssigkeit gefüllt sind.
• Die Niederdruck-Seite ist offen zum atmosphärischen Druck.
• Bei Messungen in Medien mit Feststoffanteilen wie z.B. schmutzigen Flüssigkeiten ist die
Montage von Abscheidern und Ablassventil sinnvoll, um Ablagerungen abfangen und
entfernen zu können.
1
2
3
4
–
+
5
6
p
atm
+
min.
4
5
1
2
3
–
p
atm
Montage
A0029785
A0029787
