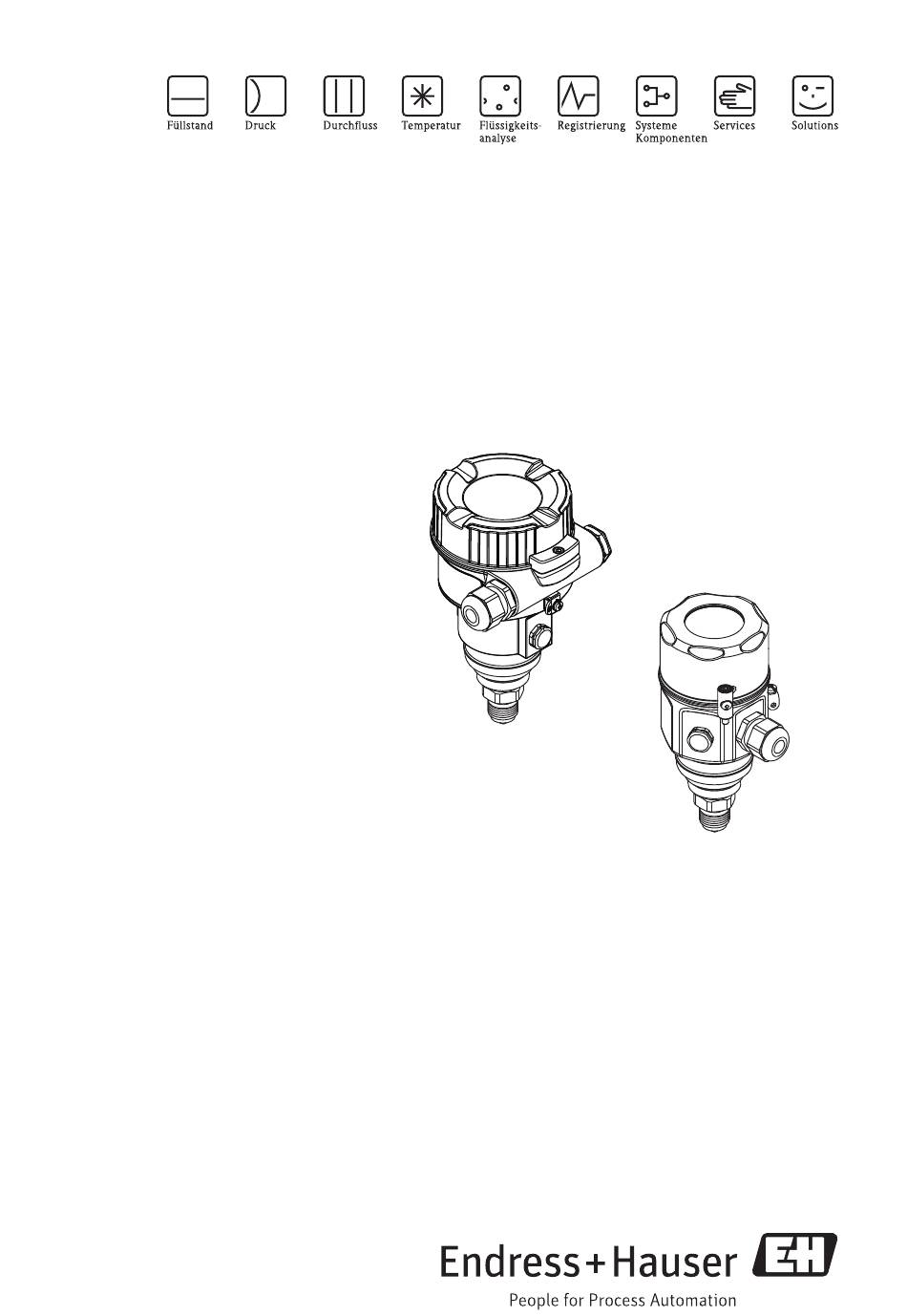

Kurzanleitung
Cerabar M
PMC51, PMP51, PMP55
Prozessdruckmessung
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang gehö-
rende Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren
Dokumentationen auf der mitgelieferten CD-ROM oder unter
"www.endress.com/deviceviewer".
KA01036P/00/DE/15.14
71241491
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Cerabar M PMC51
Inhaltszusammenfassung für Endress+Hauser Cerabar M PMC51
- Seite 1 Kurzanleitung Cerabar M PMC51, PMP51, PMP55 Prozessdruckmessung Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang gehö- rende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen auf der mitgelieferten CD-ROM oder unter "www.endress.com/deviceviewer". KA01036P/00/DE/15.14 71241491...
-
Seite 2: Inhaltsverzeichnis
6.2 Der Vorgang ................16 Endress+Hauser... -
Seite 3: Sicherheitshinweise
• Für Geräte, die in Anwendungen der funktionalen Sicherheit eingesetzt werden, muss kon- sequent das mitgelieferte Handbuch zur Funktionalen Sicherheit (siehe CD-ROM) beach- tet werden. Warnung! Gerät nur im drucklosen Zustand demontieren! Rücksendung Folgen Sie hierzu den Hinweisen in der Betriebsanleitung auf der mitgelieferten CD-ROM. Endress+Hauser... -
Seite 4: Sicherheitszeichen
• Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. Eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation: Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer). Endress+Hauser... -
Seite 5: Montage
• Beachten Sie bei dem PMP55 das Kap. 3.3 "Einbauhinweise für Geräte mit Druckmittlern – PMP55", ä 6. • Für die Montage an Rohren oder Wänden bietet Endress+Hauser einen Montagebügel an (siehe Betriebsanleitung BA00385P). Einbauhinweise für Geräte ohne Druckmittler –... -
Seite 6: Einbauhinweise Für Geräte Mit Druckmittlern - Pmp55
Cerabar M TI00436P, Kapitel "Planungshinweise Druckmittlersysteme". Um genauere Messergebnisse zu erhalten und einen Defekt des Gerätes zu vermeiden, die Kapillaren wie folgt montieren: • schwingungsfrei (um zusätzliche Druckschwankungen zu vermeiden) • nicht in der Nähe von Heiz- oder Kühlleitungen Endress+Hauser... -
Seite 7: Hochtemperatur-Öl
• mit einem Biegeradius 100 mm (3,94 in). 3.3.1 Vakuumanwendung Bei Anwendungen unter Vakuum empfiehlt Endress+Hauser, den Drucktransmitter unterhalb des Druckmittlers zu montieren. Hierdurch wird eine Vakuumbelastung der Druckmittler bedingt durch die Vorlage des Füllöls in den Kapillaren vermieden. -
Seite 8: Variante "Separatgehäuse" Zusammenbauen Und Montieren
Gehäuse mittels Montagehalter (Pos. 7) an einer Wand oder einem Rohr montieren. Bei der Rohrmontage die Muttern am Halter mit einem Drehmoment von mindestens 5 Nm (3,69 lbs ft) gleichmäßig anziehen. Das Kabel mit einem Biegeradius (r) 120 mm (4,72 in) montieren. Endress+Hauser... -
Seite 9: Schließen Der Gehäusedeckel
Der Deckel für den Elektronikraum wird am Gehäuse per Hand bis zum Anschlag fest gedreht. Die Schraube dient als StaubEx-Sicherung (nur vorhanden bei Geräten mit Staub-Ex Zulassung). Einbaukontrolle Nach dem Einbau des Gerätes folgende Kontrollen durchführen: • Sind alle Schrauben fest angezogen? • Ist der Gehäusedeckel zugeschraubt? Endress+Hauser... -
Seite 10: Verdrahtung
Gerät gemäß folgender Abbildung anschließen. Gehäusedeckel zuschrauben. Versorgungsspannung einschalten. 4…20 mA 11.5 V DC P01-xMx5xxxx-04-xx-xx-xx-011 Elektrischer Anschluss 4...20 mA Anschlussklemmen für Versorgung und Signal Testklemmen Erdungsklemme Versorgungsspannung: 11,5 ... 45 VDC (Varianten mit Steckerverbindung 35 V DC) Externe Erdungsklemme Endress+Hauser... -
Seite 11: Anschluss Messeinheit
Um den diesbezüglichen Messfehler unter 0,1 % zu halten, sollte das Strommessgerät einen Innenwiderstand von < 0.7 aufweisen. 4.2.2 Kabelspezifikation • Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. • Klemmen für Aderquerschnitte: 0,5...2,5 mm (20...14 AWG) • Kabelaußendurchmesser: 5...9 mm (0,2...0,35 in) abhängig von der verwendeten Kabelver- schraubung (siehe Technische Information) 4.2.3 Abschirmung/Potentialausgleich... -
Seite 12: Bedienung
DIP-Schalter für Dämpfung ein/aus 5.1.1 Funktion des DIP-Schalters Schalterstellung "off" "on" Die Dämpfung ist ausgeschaltet. Die Dämpfung ist eingeschaltet. Das Ausgangssignal folgt Messwertänderungen Das Ausgangssignal folgt Messwertänderungen mit der Verzöge- rungszeit Werkeinstellung: = 2 s bzw. nach Bestellangaben). ohne Verzögerung. Endress+Hauser... -
Seite 13: Funktion Der Bedienelemente
"Zero" und "Span" gemeinsam mindestens Lageabgleich 3 Sekunden gedrückt Die Sensorkennlinie wird parallel verschoben, so dass der anlie- gende Druck der Nullwert wird. "Zero" und "Span" gemeinsam mindestens Reset 12 Sekunden gedrückt Alle Parameter werden auf den Auslieferungszustand zurückge- setzt. Endress+Hauser... -
Seite 14: Anzeige Mit Gerätedisplay (Optional)
Je nach Einbaulage des Gerätes ist somit das Ablesen der Messwerte problemlos möglich. P01-Mxxxxxxx-19-xx-xx-xx-011 Funktionen: • 8-stellige Messwertanzeige inkl. Vorzeichen und Dezimalpunkt, Bargraph für 4...20 mA als Stromanzeige. • Diagnosefunktionen (Stör- und Warnmeldung, usw.) Messwert-Anzeige Wert Symbol Hauptzeile Einheit Infozeile Bargraph Bargraph P01-Mxxxxxxx-07-xx-xx-xx-002 Endress+Hauser... - Seite 15 Fehlermeldung "Service-Modus" Das Gerät befindet sich im Service-Modus (zum Beispiel während einer Simulation). Fehlermeldung "Wartung erforderlich" Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig. Fehlermeldung "Betriebsfehler" Es liegt ein Betriebsfehler vor. Der Messwert ist nicht mehr gültig. Endress+Hauser...
-
Seite 16: Inbetriebnahme
Anliegender Druck für Anliegender Druck für Anliegender Druck für Anliegender Druck für Lageabgleich wurde über- Lageabgleich wurde nicht Messanfang wurde über- Messanfang wurde nicht nommen. übernommen. Beachten Sie nommen. übernommen. Beachten Sie die Eingabegrenzen. die Eingabegrenzen. Endress+Hauser... - Seite 17 Leuchtet LED auf dem Elektronikeinsatz kurz auf? Tasten "Zero" und "Span" gleichzeitig kurz drücken um Lageoffset anzuzeigen. nein Anliegender Druck für Anliegender Druck für Messende wurde über- Messende wurde nicht nommen. übernommen. Beachten Sie die Eingabegrenzen. Endress+Hauser...
- Seite 18 Inbetriebnahme Cerabar M 4...20 mA Analog Endress+Hauser...
- Seite 19 Cerabar M 4...20 mA Analog Inbetriebnahme Endress+Hauser...
- Seite 20 KA01036P/00/DE/15.14 71241491 CCS/FM+SGML 9 71241491...
