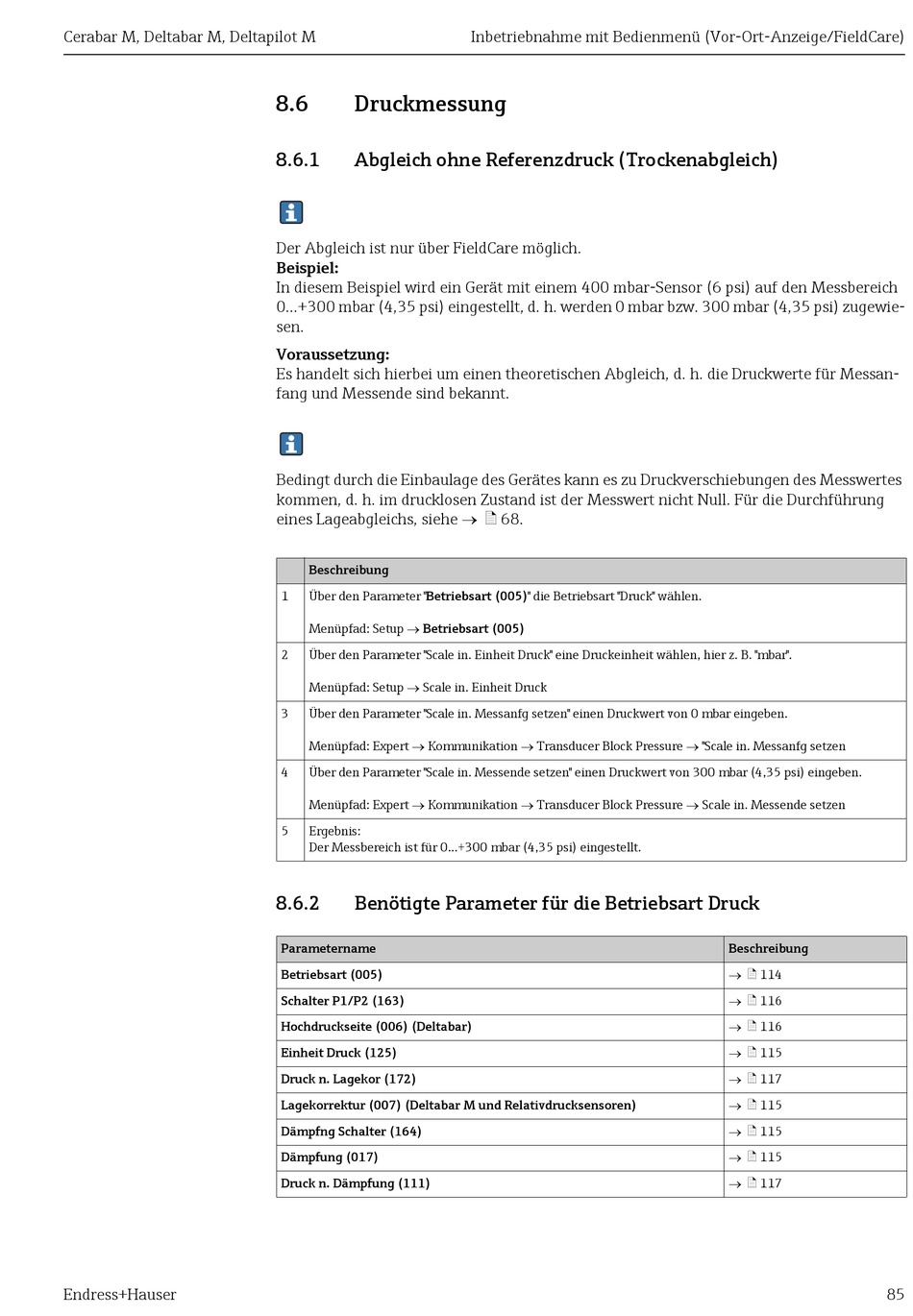

8.6 Druckmessung
8.6.1 Abgleich ohne Referenzdruck (Trockenabgleich)
Der Abgleich ist nur über FieldCare möglich.
Beispiel:
In diesem Beispiel wird ein Gerät mit einem 400 mbar-Sensor (6 psi) auf den Messbereich
0...+300 mbar (4,35 psi) eingestellt, d. h. werden 0 mbar bzw. 300 mbar (4,35 psi) zugewie-
sen.
Voraussetzung:
Es handelt sich hierbei um einen theoretischen Abgleich, d. h. die Druckwerte für Messan-
fang und Messende sind bekannt.
Bedingt durch die Einbaulage des Gerätes kann es zu Druckverschiebungen des Messwertes
kommen, d. h. im drucklosen Zustand ist der Messwert nicht Null. Für die Durchführung
eines Lageabgleichs, siehe  ä 68.
Beschreibung
1 Über den Parameter "Betriebsart (005)" die Betriebsart "Druck" wählen.
Menüpfad: Setup Betriebsart (005)
2 Über den Parameter "Scale in. Einheit Druck" eine Druckeinheit wählen, hier z. B. "mbar".
Menüpfad: Setup Scale in. Einheit Druck
3 Über den Parameter "Scale in. Messanfg setzen" einen Druckwert von 0 mbar eingeben.
Menüpfad: Expert Kommunikation Transducer Block Pressure "Scale in. Messanfg setzen
4 Über den Parameter "Scale in. Messende setzen" einen Druckwert von 300 mbar (4,35 psi) eingeben.
Menüpfad: Expert Kommunikation Transducer Block Pressure Scale in. Messende setzen
5 Ergebnis:
Der Messbereich ist für 0...+300 mbar (4,35 psi) eingestellt.
8.6.2 Benötigte Parameter für die Betriebsart Druck
Parametername
Betriebsart (005)
Schalter P1/P2 (163)
Hochdruckseite (006) (Deltabar)
Einheit Druck (125)
Druck n. Lagekor (172)
Lagekorrektur (007) (Deltabar M und Relativdrucksensoren)
Dämpfng Schalter (164)
Dämpfung (017)
Druck n. Dämpfung (111)
Inbetriebnahme mit Bedienmenü (Vor-Ort-Anzeige/FieldCare)
Beschreibung
 ä 114
 ä 116
 ä 116
 ä 115
 ä 117
 ä 115
 ä 115
 ä 115
 ä 117
