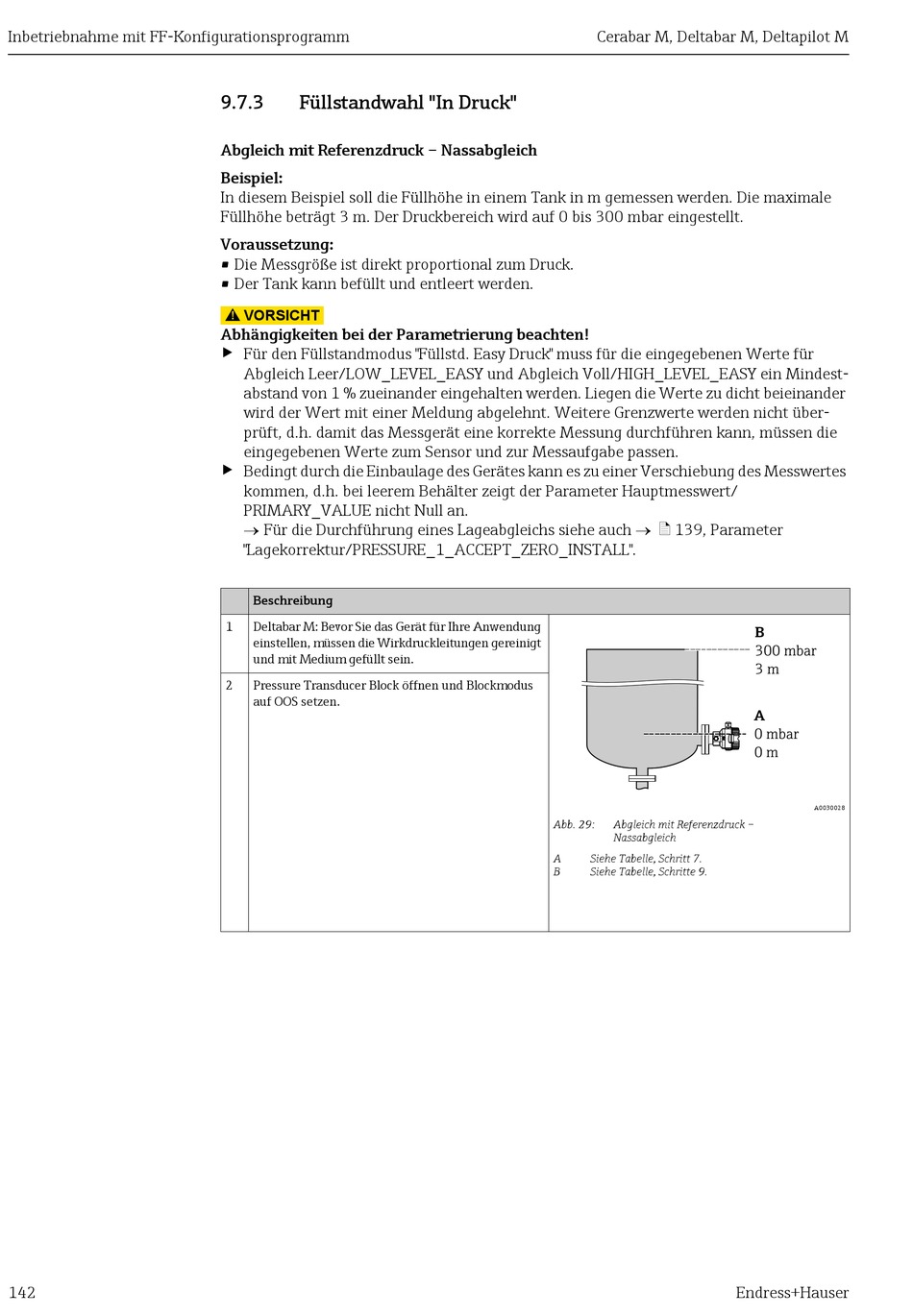

Endress+Hauser Deltapilot M FMB51 Betriebsanleitung Seite 142

Inbetriebnahme mit FF-Konfigurationsprogramm
142
9.7.3 Füllstandwahl "In Druck"
Abgleich mit Referenzdruck – Nassabgleich
Beispiel:
In diesem Beispiel soll die Füllhöhe in einem Tank in m gemessen werden. Die maximale
Füllhöhe beträgt 3 m. Der Druckbereich wird auf 0 bis 300 mbar eingestellt.
Voraussetzung:
• Die Messgröße ist direkt proportional zum Druck.
• Der Tank kann befüllt und entleert werden.
VORSICHT
!
Abhängigkeiten bei der Parametrierung beachten!
‣
Für den Füllstandmodus "Füllstd. Easy Druck" muss für die eingegebenen Werte für
Abgleich Leer/LOW_LEVEL_EASY und Abgleich Voll/HIGH_LEVEL_EASY ein Mindest-
abstand von 1 % zueinander eingehalten werden. Liegen die Werte zu dicht beieinander
wird der Wert mit einer Meldung abgelehnt. Weitere Grenzwerte werden nicht über-
prüft, d.h. damit das Messgerät eine korrekte Messung durchführen kann, müssen die
eingegebenen Werte zum Sensor und zur Messaufgabe passen.
‣
Bedingt durch die Einbaulage des Gerätes kann es zu einer Verschiebung des Messwertes
kommen, d.h. bei leerem Behälter zeigt der Parameter Hauptmesswert/
PRIMARY_VALUE nicht Null an.
Für die Durchführung eines Lageabgleichs siehe auch  ä 139, Parameter
"Lagekorrektur/PRESSURE_1_ACCEPT_ZERO_INSTALL".
Beschreibung
1 Deltabar M: Bevor Sie das Gerät für Ihre Anwendung
einstellen, müssen die Wirkdruckleitungen gereinigt
und mit Medium gefüllt sein.
2 Pressure Transducer Block öffnen und Blockmodus
auf OOS setzen.
Cerabar M, Deltabar M, Deltapilot M
Abb. 29: Abgleich mit Referenzdruck –
Nassabgleich
A Siehe Tabelle, Schritt 7.
B Siehe Tabelle, Schritte 9.
B
300 mbar
3 m
A
0 mbar
0 m
A0030028
