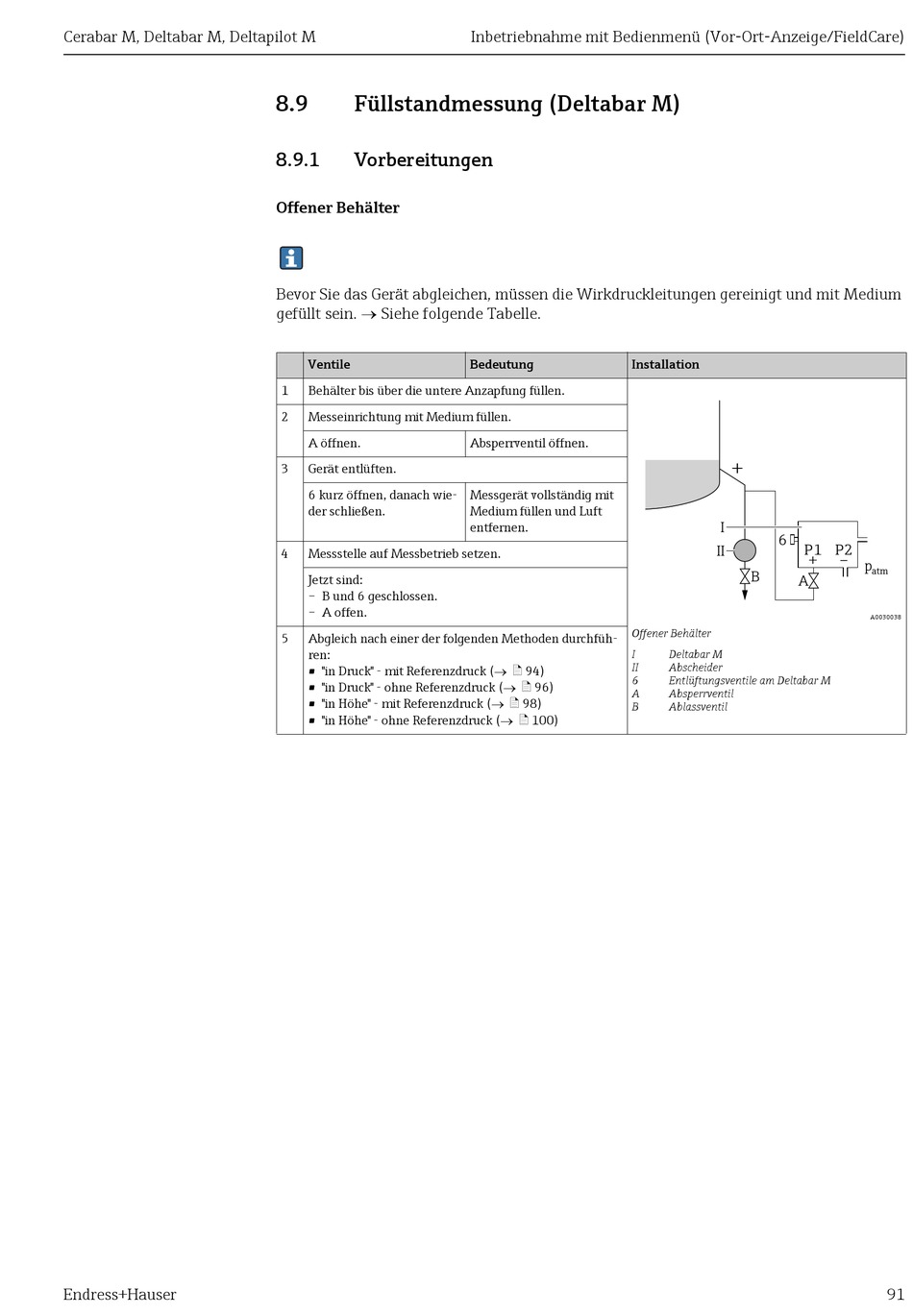

Cerabar M, Deltabar M, Deltapilot M
Endress+Hauser
8.9
Füllstandmessung (Deltabar M)
8.9.1
Vorbereitungen
Offener Behälter
Bevor Sie das Gerät abgleichen, müssen die Wirkdruckleitungen gereinigt und mit Medium
gefüllt sein. Siehe folgende Tabelle.
Ventile
1
Behälter bis über die untere Anzapfung füllen.
2
Messeinrichtung mit Medium füllen.
A öffnen.
3
Gerät entlüften.
6 kurz öffnen, danach wie-
der schließen.
4
Messstelle auf Messbetrieb setzen.
Jetzt sind:
– B und 6 geschlossen.
– A offen.
5
Abgleich nach einer der folgenden Methoden durchfüh-
ren:
• "in Druck" - mit Referenzdruck ( ä 94)
• "in Druck" - ohne Referenzdruck ( ä 96)
• "in Höhe" - mit Referenzdruck ( ä 98)
• "in Höhe" - ohne Referenzdruck ( ä 100)
Inbetriebnahme mit Bedienmenü (Vor-Ort-Anzeige/FieldCare)
Bedeutung
Installation
Absperrventil öffnen.
Messgerät vollständig mit
Medium füllen und Luft
entfernen.
Offener Behälter
I
II
6
A
B
+
I
6
P1
P2
II
+
B
A
Deltabar M
Abscheider
Entlüftungsventile am Deltabar M
Absperrventil
Ablassventil
p
atm
A0030038
91
