Endress+Hauser Deltapilot M FMB51 Betriebsanleitung Seite 16

Montage
16
4.5.4 Wärmedämmung – PMP55
Siehe Technische Information.

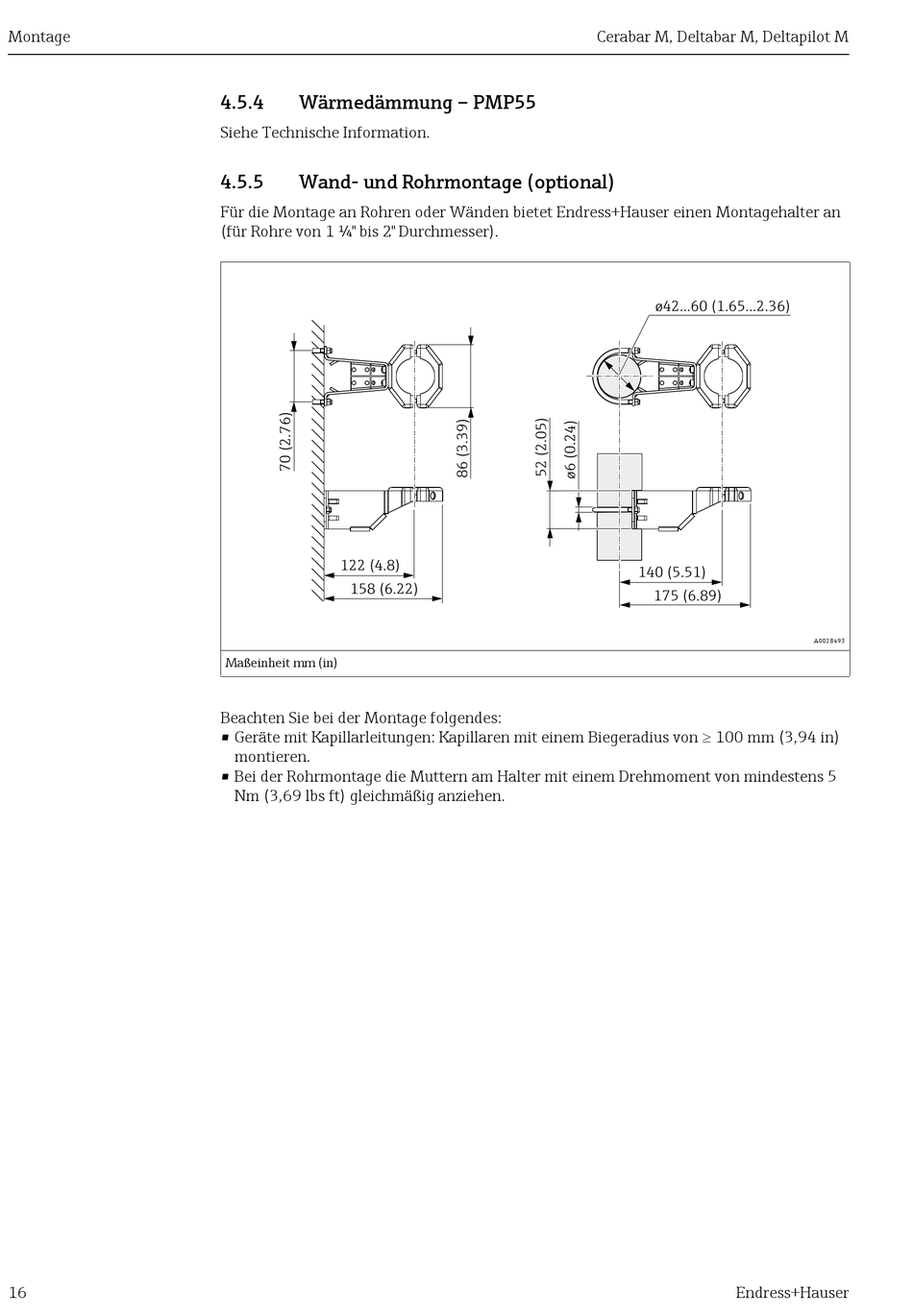

4.5.5 Wand- und Rohrmontage (optional)
Für die Montage an Rohren oder Wänden bietet Endress+Hauser einen Montagehalter an
(für Rohre von 1 ¼" bis 2" Durchmesser).
122 (4.8)
158 (6.22)
Maßeinheit mm (in)
Beachten Sie bei der Montage folgendes:
• Geräte mit Kapillarleitungen: Kapillaren mit einem Biegeradius von 100 mm (3,94 in)
montieren.
• Bei der Rohrmontage die Muttern am Halter mit einem Drehmoment von mindestens 5
Nm (3,69 lbs ft) gleichmäßig anziehen.
Cerabar M, Deltabar M, Deltapilot M
ø42...60 (1.65...2.36)
140 (5.51)
175 (6.89)
Endress+Hauser
A0028493
