8.4.6 Füllstandwahl "in Höhe"
Abgleich mit Referenzdruck (Nassabgleich)
Beispiel:
In diesem Beispiel soll das Volumen in einem Tank in Liter gemessen werden. Das maximale
Volumen von 1000 Liter (264 gal) entspricht einem Füllstand von 4,5 m (14,8 ft). Das mini-
male Volumen von 0 Liter entspricht einem Füllstand von 0,5 m (1,6 ft), da das Gerät unter-
halb des Füllstandmessanfangs montiert ist.
Die Dichte des Messstoffes beträgt 1 g/cm
Voraussetzung:
• Die Messgröße ist direkt proportional zum Druck.
• Der Tank kann befüllt und entleert werden.
Für die eingegebenen Werte für "Abgleich Leer (028)/Abgleich Voll (031)" und die anliegen-
den Druckwerte muss ein Mindestabstand von 1 % eingehalten werden. Liegen die Werte zu
dicht beieinander wird der Wert mit einer Meldung abgelehnt. Weitere Grenzwerte werden
nicht überprüft, d. h. damit das Messgerät eine korrekte Messung durchführen kann, müs-
sen die eingegebenen Werte zum Sensor und zur Messaufgabe passen.
Beschreibung
1 Lageabgleich durchführen. Siehe  ä 68.
2 Über den Parameter "Füllstandwahl (024)" den Füll-
standmodus "in Höhe" wählen.
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Füllstandwahl (024)
3 Über den Parameter "Betriebsart (005)" die
Betriebsart "Füllstand" wählen.
Menüpfad: Setup  Betriebsart (005)
4 Über den Parameter "Einheit Druck (125)" eine
Druckeinheit wählen, hier z. B. "mbar".
Menüpfad: Setup Einheit Druck (125)
5 Über den Parameter "Einheit vor Lin. (025)" eine
Volumeneinheit wählen, hier z. B. "l" (Liter).
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Einheit vor Lin. (025)
Cerabar M, Deltabar M, Deltapilot M
3
(1 SGU).
g
r = 1
A
3
cm

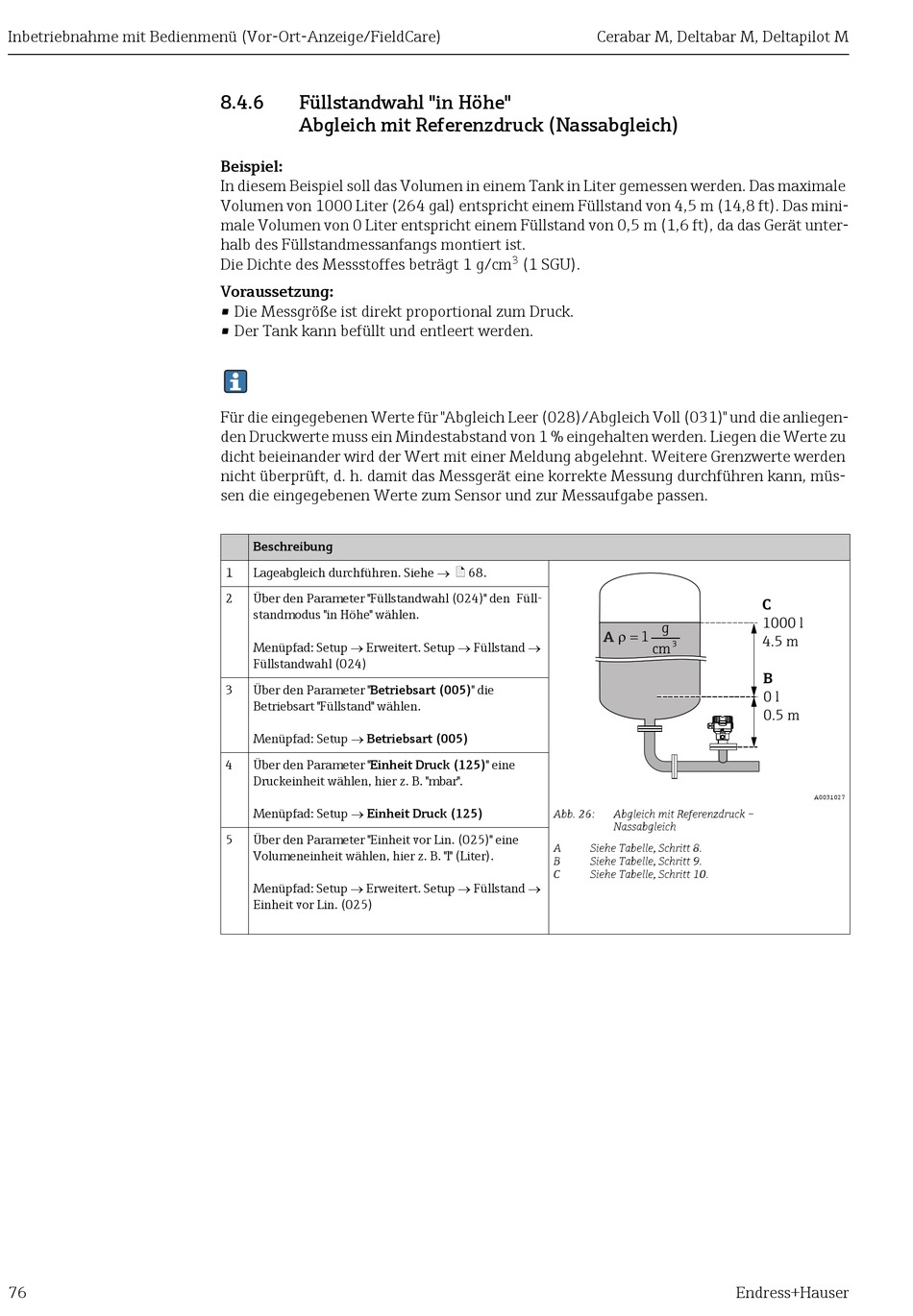

Abb. 26: Abgleich mit Referenzdruck –
Nassabgleich
A Siehe Tabelle, Schritt 8.
B Siehe Tabelle, Schritt 9.
C Siehe Tabelle, Schritt 10.
C
1000 l
4.5 m
B
0 l
0.5 m
A0031027
