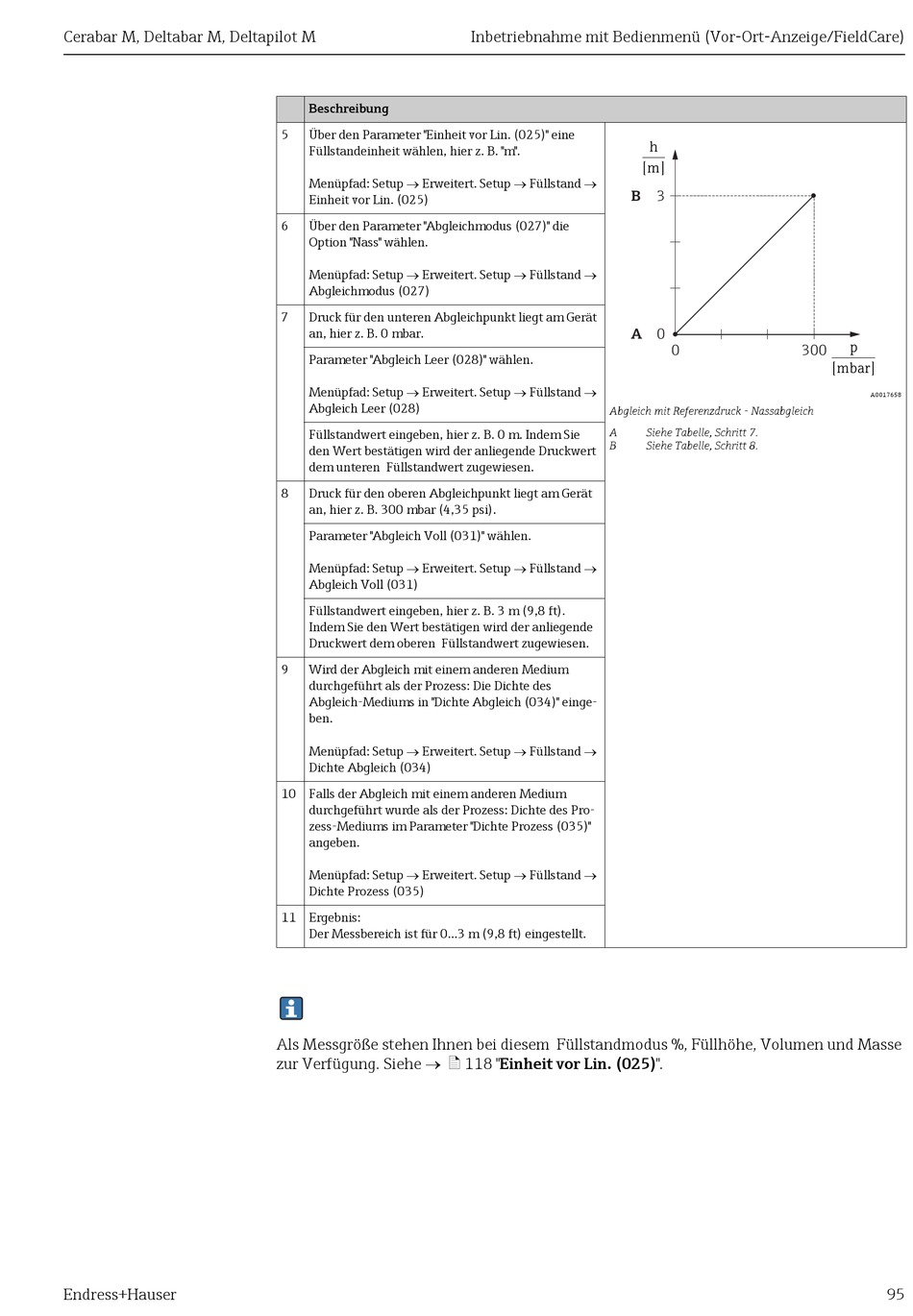

Cerabar M, Deltabar M, Deltapilot M
Endress+Hauser
Beschreibung
5 Über den Parameter "Einheit vor Lin. (025)" eine
Füllstandeinheit wählen, hier z. B. "m".
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Einheit vor Lin. (025)
6 Über den Parameter "Abgleichmodus (027)" die
Option "Nass" wählen.
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Abgleichmodus (027)
7 Druck für den unteren Abgleichpunkt liegt am Gerät
an, hier z. B. 0 mbar.
Parameter "Abgleich Leer (028)" wählen.
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Abgleich Leer (028)
Füllstandwert eingeben, hier z. B. 0 m. Indem Sie
den Wert bestätigen wird der anliegende Druckwert
dem unteren Füllstandwert zugewiesen.
8 Druck für den oberen Abgleichpunkt liegt am Gerät
an, hier z. B. 300 mbar (4,35 psi).
Parameter "Abgleich Voll (031)" wählen.
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Abgleich Voll (031)
Füllstandwert eingeben, hier z. B. 3 m (9,8 ft).
Indem Sie den Wert bestätigen wird der anliegende
Druckwert dem oberen Füllstandwert zugewiesen.
9 Wird der Abgleich mit einem anderen Medium
durchgeführt als der Prozess: Die Dichte des
Abgleich-Mediums in "Dichte Abgleich (034)" einge-
ben.
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Dichte Abgleich (034)
10 Falls der Abgleich mit einem anderen Medium
durchgeführt wurde als der Prozess: Dichte des Pro-
zess-Mediums im Parameter "Dichte Prozess (035)"
angeben.
Menüpfad: Setup  Erweitert. Setup  Füllstand 
Dichte Prozess (035)
11 Ergebnis:
Der Messbereich ist für 0...3 m (9,8 ft) eingestellt.
Als Messgröße stehen Ihnen bei diesem Füllstandmodus %, Füllhöhe, Volumen und Masse
zur Verfügung. Siehe  ä 118 "Einheit vor Lin. (025)".
Inbetriebnahme mit Bedienmenü (Vor-Ort-Anzeige/FieldCare)
[m]
B
A
Abgleich mit Referenzdruck - Nassabgleich
A
B
h
3
0
0 300
Siehe Tabelle, Schritt 7.
Siehe Tabelle, Schritt 8.
p
[mbar]
A0017658
