Verdrahtung
34
1

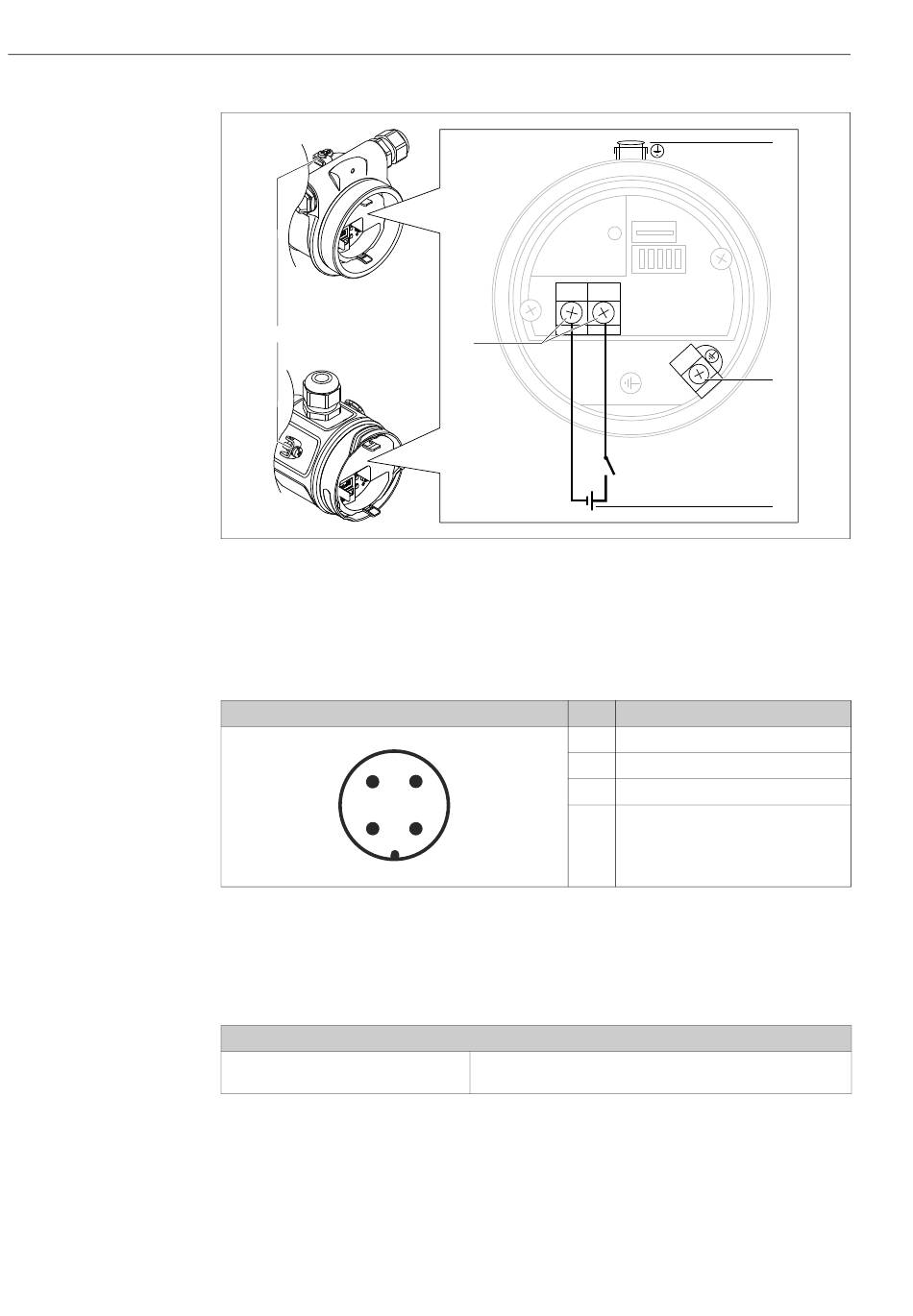

Elektrischer Anschluss FOUNDATION Fieldbus
1 Externe Erdungsklemme
2 Erdungsklemme
3 Versorgungsspannung: 9...32 VDC (Power conditioner)
4 Anschlussklemmen für Versorgung und Signal
5.1.1 Geräte mit 7/8"-Stecker
PIN-Belegung beim Stecker 7/8"
1
2
5.2 Anschluss Messeinheit
5.2.1 Versorgungsspannung
Elektronikvariante
FOUNDATION Fieldbus,
Variante für Ex-freien Bereich
Für weitere Informationen hinsichtlich Aufbau und Erdung des Netzwerkes sowie für wei-
tere Bussystem-Komponenten wie z.B. Buskabel siehe entsprechende Literatur wie z.B.
Betriebsanleitung BA00013S "FOUNDATION Fieldbus Overview" und die FOUNDATION
Fieldbus-Richtlinie.
4
- +
3
4
A0011176
9...32 V DC
Cerabar M, Deltabar M, Deltapilot M
PIN Bedeutung
1 Signal –
2 Signal +
3 nicht belegt
4 Schirm
Endress+Hauser
1
2
3
A0029967
