Inbetriebnahme mit Bedienmenü (Vor-Ort-Anzeige/FieldCare)
68

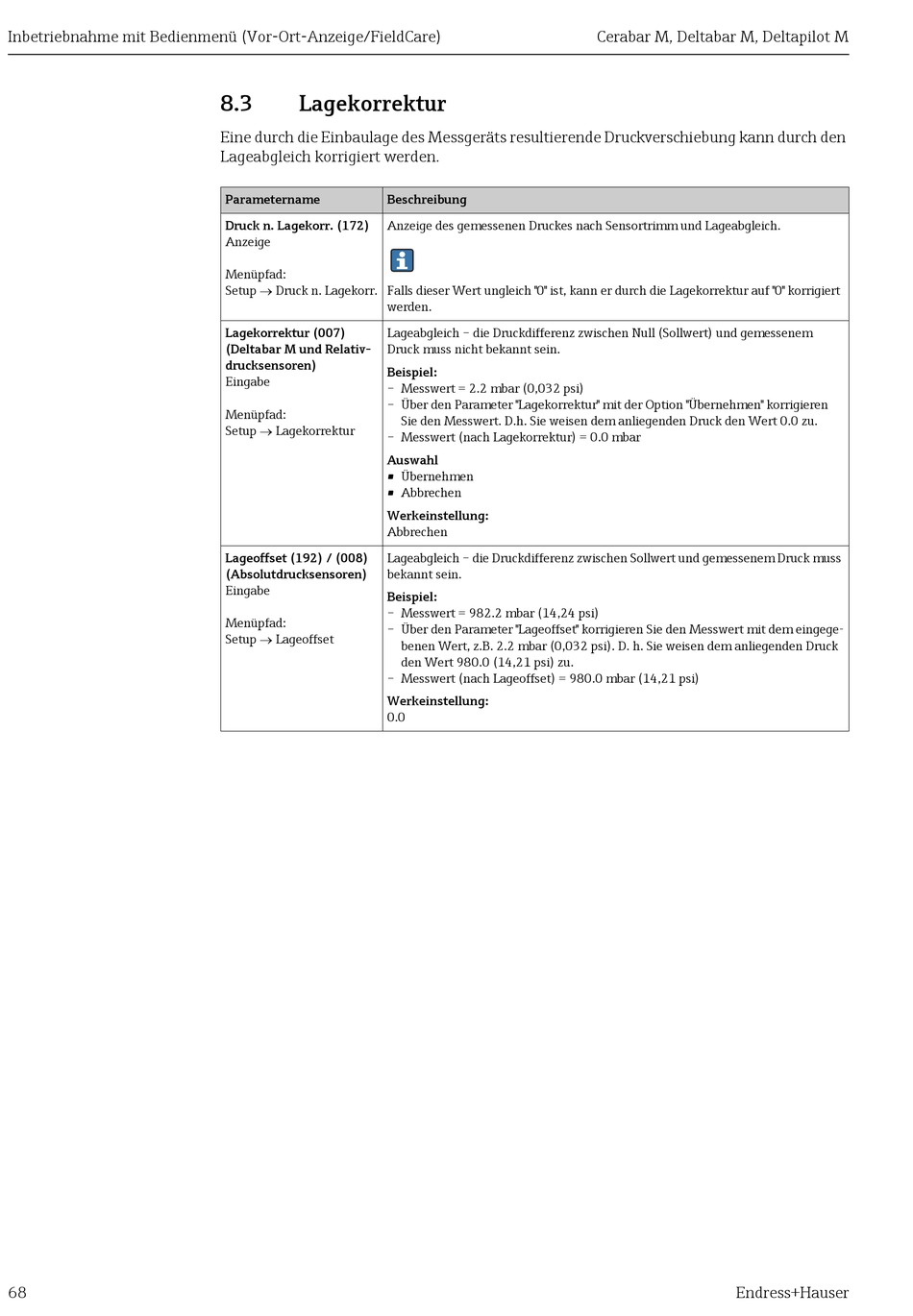

8.3 Lagekorrektur
Eine durch die Einbaulage des Messgeräts resultierende Druckverschiebung kann durch den
Lageabgleich korrigiert werden.
Parametername Beschreibung
Druck n. Lagekorr. (172) Anzeige des gemessenen Druckes nach Sensortrimm und Lageabgleich.
Anzeige
Menüpfad:
Setup  Druck n. Lagekorr. Falls dieser Wert ungleich "0" ist, kann er durch die Lagekorrektur auf "0" korrigiert
werden.
Lagekorrektur (007) Lageabgleich – die Druckdifferenz zwischen Null (Sollwert) und gemessenem
(Deltabar M und Relativ- Druck muss nicht bekannt sein.
drucksensoren)
Beispiel:
Eingabe
– Messwert = 2.2 mbar (0,032 psi)
– Über den Parameter "Lagekorrektur" mit der Option "Übernehmen" korrigieren
Menüpfad:
Setup Lagekorrektur
– Messwert (nach Lagekorrektur) = 0.0 mbar
Auswahl
• Übernehmen
• Abbrechen
Werkeinstellung:
Abbrechen
Lageoffset (192) / (008) Lageabgleich – die Druckdifferenz zwischen Sollwert und gemessenem Druck muss
(Absolutdrucksensoren) bekannt sein.
Eingabe
Beispiel:
– Messwert = 982.2 mbar (14,24 psi)
Menüpfad:
– Über den Parameter "Lageoffset" korrigieren Sie den Messwert mit dem eingege-
Setup Lageoffset
– Messwert (nach Lageoffset) = 980.0 mbar (14,21 psi)
Werkeinstellung:
0.0
Sie den Messwert. D.h. Sie weisen dem anliegenden Druck den Wert 0.0 zu.
benen Wert, z.B. 2.2 mbar (0,032 psi). D. h. Sie weisen dem anliegenden Druck
den Wert 980.0 (14,21 psi) zu.
