Kurzanleitung

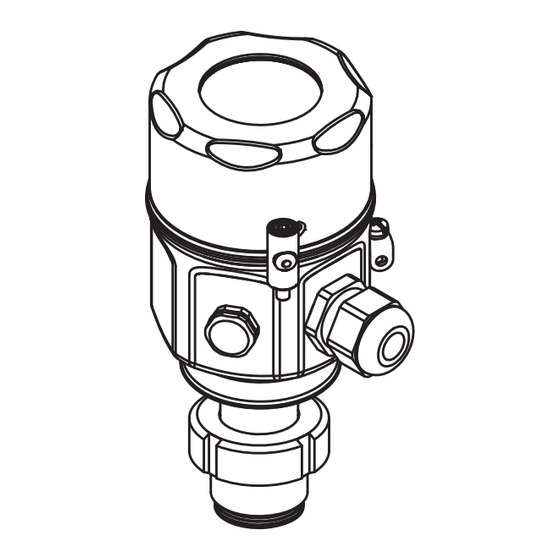

Deltapilot M
FMB50, FMB51, FMB52, FMB53
Hydrostatische Füllstandsmessung
Diese Anleitung ist eine Kurzanleitung.
Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der
weiteren Dokumentation auf der mitgelieferten CD-ROM.
Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs-
anleitung.
Die komplette Gerätedokumentation besteht aus:
• der vorliegenden Kurzanleitung
• Zulassungen und Sicherheitszertifikaten
• einer CD-ROM mit:
– den Betriebsanleitungen
– der Technischen Information
KA01033P/00/DE/13.10
71123267
