Endress+Hauser Deltapilot M FMB51 Betriebsanleitung Seite 20

Montage
20
Durchflussmessung in Gasen

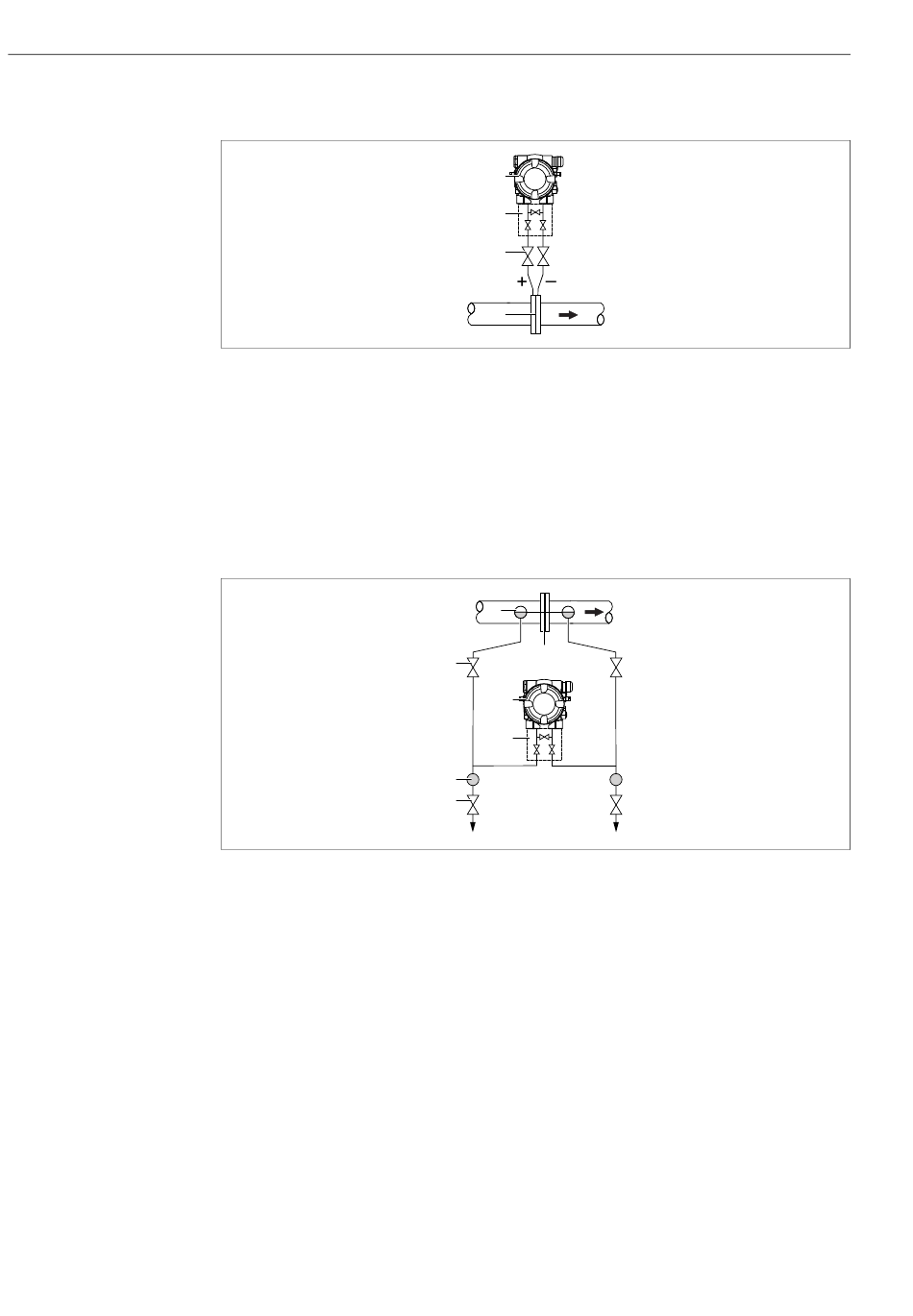

Messanordnung Durchflussmessung in Gasen
1 Blende oder Staudrucksonde
2 Absperrventile
3 Deltabar M
4 Dreifach-Ventilblock
• Deltabar M oberhalb der Messstelle montieren, damit eventuelles Kondensat in die Pro-
zessleitung ablaufen kann.
Durchflussmessung in Dämpfen
Messanordnung Durchflussmessung in Dämpfen
1 Blende oder Staudrucksonde
2 Kondensatgefäße
3 Absperrventile
4 Deltabar M
5 Dreifach-Ventilblock
6 Abscheider
7 Ablassventile
• Deltabar M unterhalb der Messstelle montieren.
• Kondensatgefäße auf gleicher Höhe der Entnahmestutzen und mit der gleichen Distanz
zum Deltabar M montieren.
• Vor der Inbetriebnahme Wirkdruckleitungen auf Höhe der Kondensatgefäße befüllen.
Cerabar M, Deltabar M, Deltapilot M
3
4
2
1
2
1
3
4
5
–
+
6
7
A0029783
A0029784
