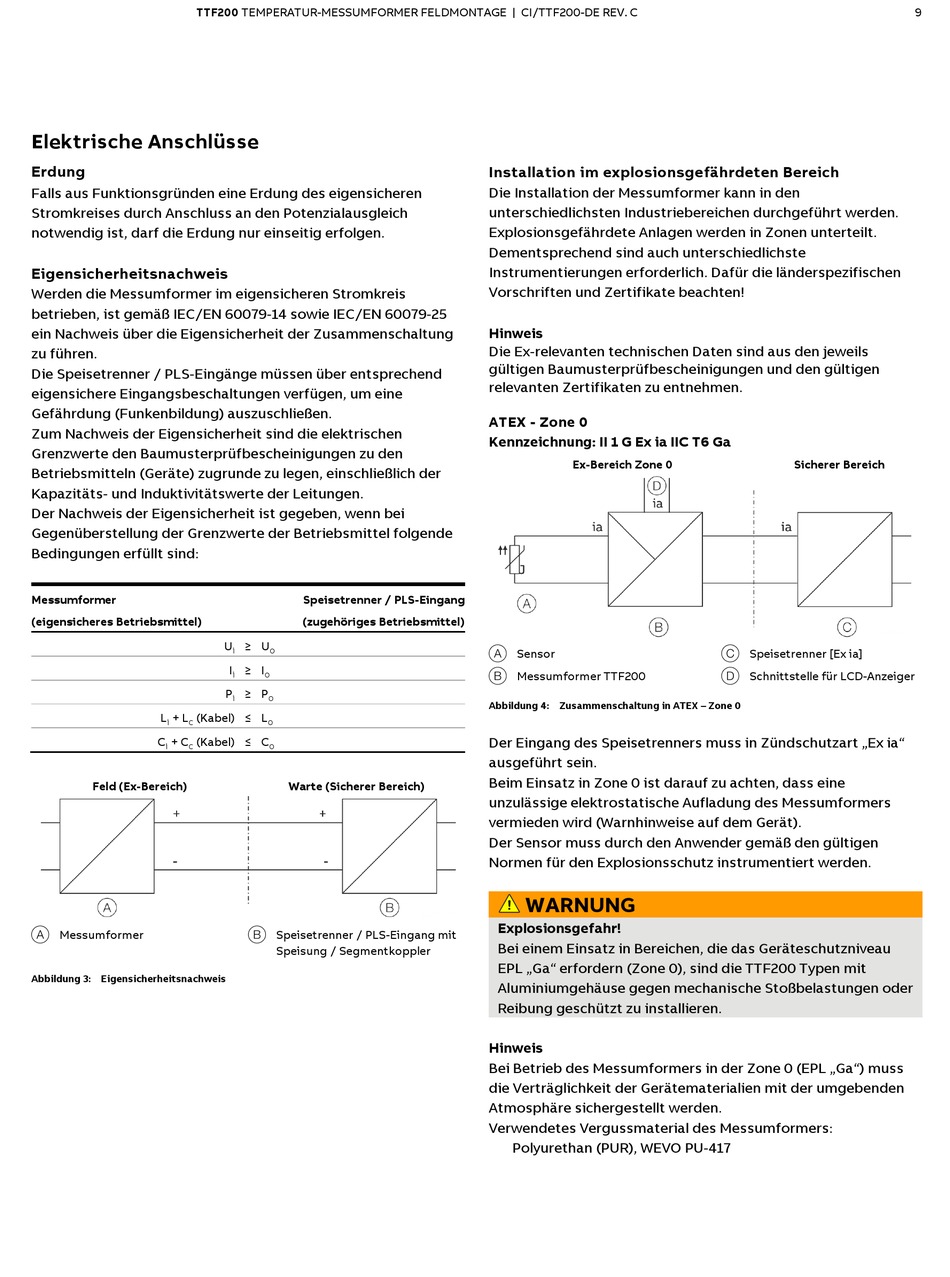

Elektrische Anschlüsse
Erdung
Falls aus Funktionsgründen eine Erdung des eigensicheren
Stromkreises durch Anschluss an den Potenzialausgleich
notwendig ist, darf die Erdung nur einseitig erfolgen.
Eigensicherheitsnachweis
Werden die Messumformer im eigensicheren Stromkreis
betrieben, ist gemäß IEC/EN 60079-14 sowie IEC/EN 60079-25
ein Nachweis über die Eigensicherheit der Zusammenschaltung
zu führen.
Die Speisetrenner / PLS-Eingänge müssen über entsprechend
eigensichere Eingangsbeschaltungen verfügen, um eine
Gefährdung (Funkenbildung) auszuschließen.
Zum Nachweis der Eigensicherheit sind die elektrischen
Grenzwerte den Baumusterprüfbescheinigungen zu den
Betriebsmitteln (Geräte) zugrunde zu legen, einschließlich der
Kapazitäts- und Induktivitätswerte der Leitungen.
Der Nachweis der Eigensicherheit ist gegeben, wenn bei
Gegenüberstellung der Grenzwerte der Betriebsmittel folgende
Bedingungen erfüllt sind:
Messumformer
(eigensicheres Betriebsmittel)
L + L (Kabel) ≤ L
i c
C + C (Kabel) ≤ C
i c
Feld (Ex-Bereich)
A Messumformer
Abbildung 3: Eigensicherheitsnachweis
Speisetrenner / PLS-Eingang
(zugehöriges Betriebsmittel)
U ≥ U
i o
I ≥ I
i o
P ≥ P
i o
o
o
Warte (Sicherer Bereich)
B Speisetrenner / PLS-Eingang mit
Speisung / Segmentkoppler
Installation im explosionsgefährdeten Bereich
Die Installation der Messumformer kann in den
unterschiedlichsten Industriebereichen durchgeführt werden.
Explosionsgefährdete Anlagen werden in Zonen unterteilt.
Dementsprechend sind auch unterschiedlichste
Instrumentierungen erforderlich. Dafür die länderspezifischen
Vorschriften und Zertifikate beachten!
Hinweis
Die Ex-relevanten technischen Daten sind aus den jeweils
gültigen Baumusterprüfbescheinigungen und den gültigen
relevanten Zertifikaten zu entnehmen.
ATEX - Zone 0
Kennzeichnung: II 1 G Ex ia IIC T6 Ga
Ex-Bereich Zone 0
A Sensor
B Messumformer TTF200
Abbildung 4: Zusammenschaltung in ATEX – Zone 0
Der Eingang des Speisetrenners muss in Zündschutzart „Ex ia"
ausgeführt sein.
Beim Einsatz in Zone 0 ist darauf zu achten, dass eine
unzulässige elektrostatische Aufladung des Messumformers
vermieden wird (Warnhinweise auf dem Gerät).
Der Sensor muss durch den Anwender gemäß den gültigen
Normen für den Explosionsschutz instrumentiert werden.
WARNUNG
Explosionsgefahr!
Bei einem Einsatz in Bereichen, die das Geräteschutzniveau
EPL „Ga" erfordern (Zone 0), sind die TTF200 Typen mit
Aluminiumgehäuse gegen mechanische Stoßbelastungen oder
Reibung geschützt zu installieren.
Hinweis
Bei Betrieb des Messumformers in der Zone 0 (EPL „Ga") muss
die Verträglichkeit der Gerätematerialien mit der umgebenden
Atmosphäre sichergestellt werden.
Verwendetes Vergussmaterial des Messumformers:
Polyurethan (PUR), WEVO PU-417
Sicherer Bereich
C Speisetrenner [Ex ia]
D Schnittstelle für LCD-Anzeiger
