TTF200 TEMPERATUR-MESSUMFORMER FELDMONTAGE | CI/TTF200-DE REV. C
Druckfeste Kapselung - Zone 1
Gehäuse-Ausführung: ATEX II 2G Ex db IIC T6/T4 Gb
Ex-Bereich Zone 1
A Sensor
B Messumformer im Ex d-Gehäuse
C Speisetrenner mit
Spannungsbegrenzung (30 V)

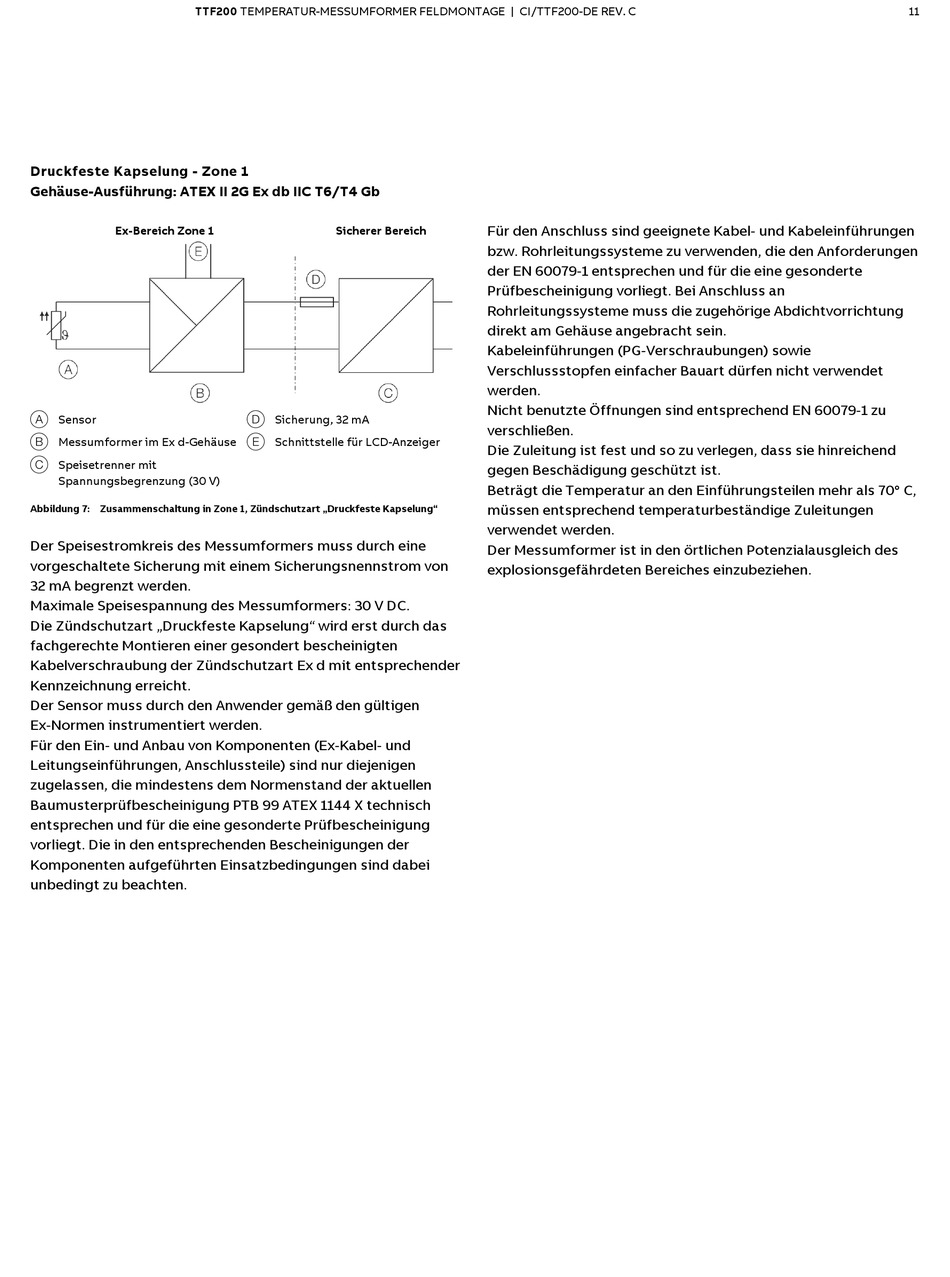

Abbildung 7: Zusammenschaltung in Zone 1, Zündschutzart „Druckfeste Kapselung"
Der Speisestromkreis des Messumformers muss durch eine
vorgeschaltete Sicherung mit einem Sicherungsnennstrom von
32 mA begrenzt werden.
Maximale Speisespannung des Messumformers: 30 V DC.
Die Zündschutzart „Druckfeste Kapselung" wird erst durch das
fachgerechte Montieren einer gesondert bescheinigten
Kabelverschraubung der Zündschutzart Ex d mit entsprechender
Kennzeichnung erreicht.
Der Sensor muss durch den Anwender gemäß den gültigen
Ex-Normen instrumentiert werden.
Für den Ein- und Anbau von Komponenten (Ex-Kabel- und
Leitungseinführungen, Anschlussteile) sind nur diejenigen
zugelassen, die mindestens dem Normenstand der aktuellen
Baumusterprüfbescheinigung PTB 99 ATEX 1144 X technisch
entsprechen und für die eine gesonderte Prüfbescheinigung
vorliegt. Die in den entsprechenden Bescheinigungen der
Komponenten aufgeführten Einsatzbedingungen sind dabei
unbedingt zu beachten.
Sicherer Bereich
D Sicherung, 32 mA
E Schnittstelle für LCD-Anzeiger
Für den Anschluss sind geeignete Kabel- und Kabeleinführungen
bzw. Rohrleitungssysteme zu verwenden, die den Anforderungen
der EN 60079-1 entsprechen und für die eine gesonderte
Prüfbescheinigung vorliegt. Bei Anschluss an
Rohrleitungssysteme muss die zugehörige Abdichtvorrichtung
direkt am Gehäuse angebracht sein.
Kabeleinführungen (PG-Verschraubungen) sowie
Verschlussstopfen einfacher Bauart dürfen nicht verwendet
werden.
Nicht benutzte Öffnungen sind entsprechend EN 60079-1 zu
verschließen.
Die Zuleitung ist fest und so zu verlegen, dass sie hinreichend
gegen Beschädigung geschützt ist.
Beträgt die Temperatur an den Einführungsteilen mehr als 70° C,
müssen entsprechend temperaturbeständige Zuleitungen
verwendet werden.
Der Messumformer ist in den örtlichen Potenzialausgleich des
explosionsgefährdeten Bereiches einzubeziehen.
