TTF200 TEMPERATUR-MESSUMFORMER FELDMONTAGE | CI/TTF200-DE REV. C

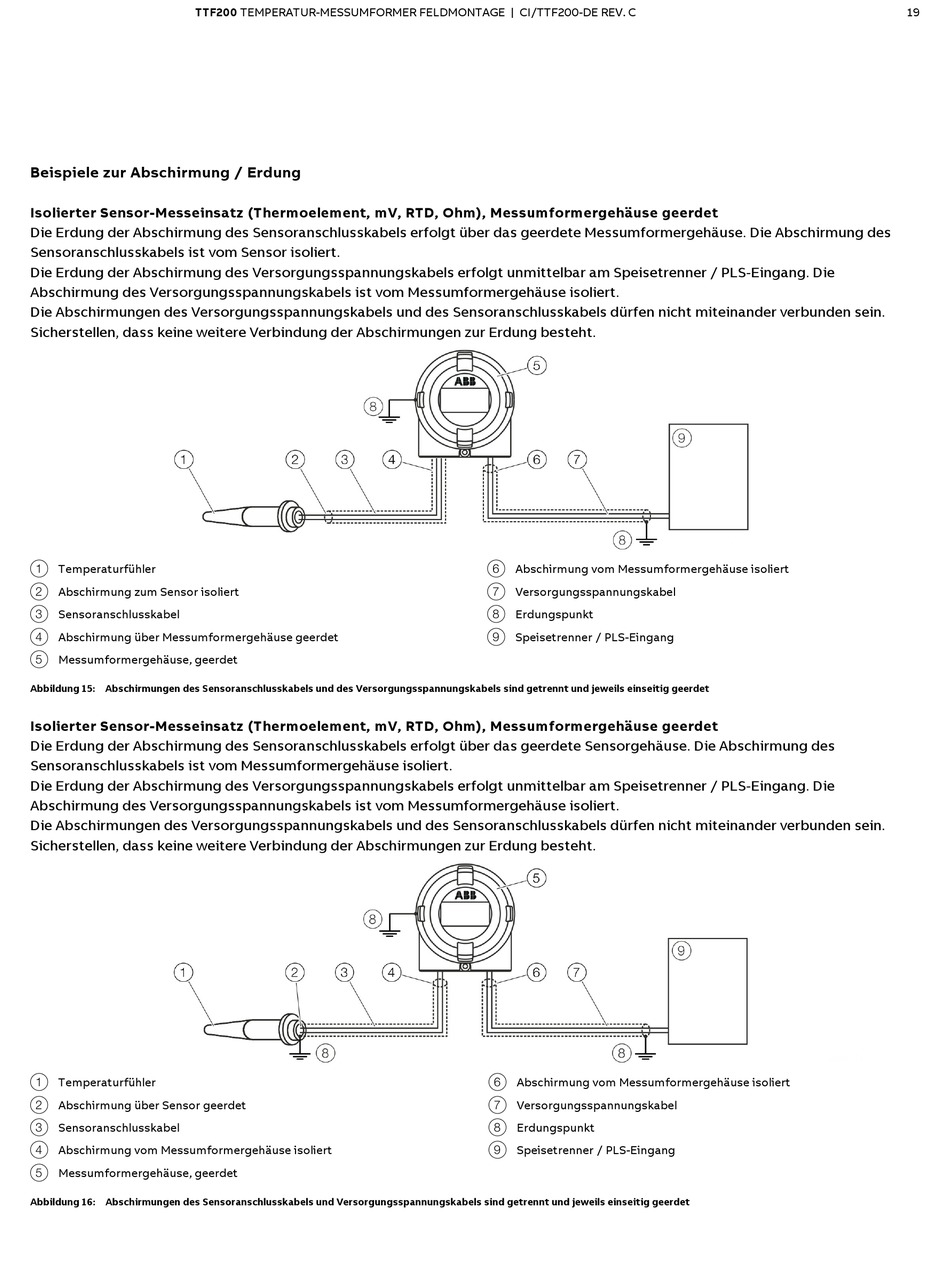

Beispiele zur Abschirmung / Erdung
Isolierter Sensor-Messeinsatz (Thermoelement, mV, RTD, Ohm), Messumformergehäuse geerdet
Die Erdung der Abschirmung des Sensoranschlusskabels erfolgt über das geerdete Messumformergehäuse. Die Abschirmung des
Sensoranschlusskabels ist vom Sensor isoliert.
Die Erdung der Abschirmung des Versorgungsspannungskabels erfolgt unmittelbar am Speisetrenner / PLS-Eingang. Die
Abschirmung des Versorgungsspannungskabels ist vom Messumformergehäuse isoliert.
Die Abschirmungen des Versorgungsspannungskabels und des Sensoranschlusskabels dürfen nicht miteinander verbunden sein.
Sicherstellen, dass keine weitere Verbindung der Abschirmungen zur Erdung besteht.
1 Temperaturfühler
2 Abschirmung zum Sensor isoliert
3 Sensoranschlusskabel
4 Abschirmung über Messumformergehäuse geerdet
5 Messumformergehäuse, geerdet
Abbildung 15: Abschirmungen des Sensoranschlusskabels und des Versorgungsspannungskabels sind getrennt und jeweils einseitig geerdet
Isolierter Sensor-Messeinsatz (Thermoelement, mV, RTD, Ohm), Messumformergehäuse geerdet
Die Erdung der Abschirmung des Sensoranschlusskabels erfolgt über das geerdete Sensorgehäuse. Die Abschirmung des
Sensoranschlusskabels ist vom Messumformergehäuse isoliert.
Die Erdung der Abschirmung des Versorgungsspannungskabels erfolgt unmittelbar am Speisetrenner / PLS-Eingang. Die
Abschirmung des Versorgungsspannungskabels ist vom Messumformergehäuse isoliert.
Die Abschirmungen des Versorgungsspannungskabels und des Sensoranschlusskabels dürfen nicht miteinander verbunden sein.
Sicherstellen, dass keine weitere Verbindung der Abschirmungen zur Erdung besteht.
1 Temperaturfühler
2 Abschirmung über Sensor geerdet
3 Sensoranschlusskabel
4 Abschirmung vom Messumformergehäuse isoliert
5 Messumformergehäuse, geerdet
Abbildung 16: Abschirmungen des Sensoranschlusskabels und Versorgungsspannungskabels sind getrennt und jeweils einseitig geerdet
6 Abschirmung vom Messumformergehäuse isoliert
7 Versorgungsspannungskabel
8 Erdungspunkt
9 Speisetrenner / PLS-Eingang
6 Abschirmung vom Messumformergehäuse isoliert
7 Versorgungsspannungskabel
8 Erdungspunkt
9 Speisetrenner / PLS-Eingang
19
